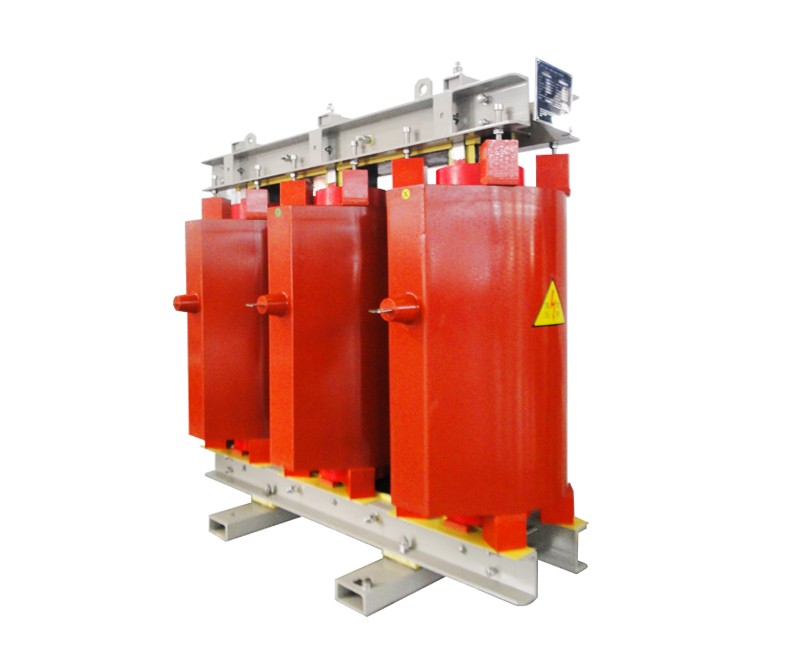

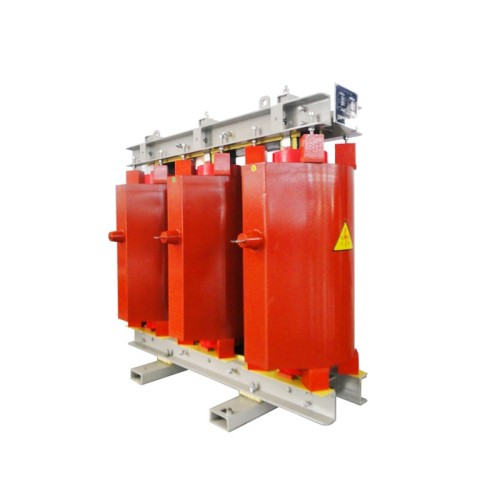

10kV समानांतर विद्युत रिएक्टर

LEABE 10kV पैरेलल इलेक्ट्रिकल रिएक्टर , जिसे शंट रिएक्टर के रूप में भी जाना जाता है, उच्च-वोल्टेज ट्रांसमिशन सिस्टम में कैपेसिटिव रिएक्टिव पावर की भरपाई के लिए डिज़ाइन किया गया एक महत्वपूर्ण उपकरण है। एक प्रमुख पावर क्वालिटी रिएक्टर के रूप में, यह लंबी दूरी की ओवरहेड लाइनों और भूमिगत केबल नेटवर्क पर वोल्टेज स्तर को स्थिर करता है। कम-लोड या नो-लोड स्थितियों के दौरान अतिरिक्त प्रतिक्रियाशील शक्ति को अवशोषित करके, बीकेएससी श्रृंखला खतरनाक वोल्टेज वृद्धि को रोकती है, इन्सुलेशन सिस्टम की रक्षा करती है, और जनरेटर और ट्रांसफार्मर की परिचालन सुरक्षा सुनिश्चित करती है।

• रेटेड वोल्टेज: 3kV से 35kV (मानक 10kV क्लास)
• रेटेड क्षमता: 30 kvar से 3000 kvar
• सिस्टम आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस)
• शीतलन विधि: आनन (वायु प्राकृतिक)
• घुमावदार सामग्री: उच्च शुद्धता वाला तांबा या एल्यूमीनियम पन्नी
• मुख्य सामग्री: हाई-ग्रेड कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील (सीआरजीओ)
• संरचना: एपॉक्सी रेज़िन इंसुलेटेड, ड्राई-टाइप आयरन कोर
• मानक अनुपालन: आईईसी 60076-6, आईईईई सी57.21

1. वोल्टेज स्थिरीकरण: कैपेसिटिव चार्जिंग करंट को अवशोषित करके लंबी अनलोडेड लाइनों पर "फेरांति प्रभाव" (वोल्टेज वृद्धि) को प्रभावी ढंग से कम करता है, जिससे यह सुनिश्चित होता है कि वोल्टेज सुरक्षित परिचालन सीमा के भीतर रहता है।
2. स्व-उत्तेजना की रोकथाम: लंबी ट्रांसमिशन लाइनों से जुड़े जनरेटर में स्व-उत्तेजना अनुनाद घटना को रोकता है, महंगे टरबाइन उपकरण को क्षति से बचाता है।
3. मजबूत एपॉक्सी निर्माण: बीकेएससी रिएक्टर एक वैक्यूम-कास्ट एपॉक्सी राल प्रणाली का उपयोग करता है जो बेहतर नमी प्रतिरोध, अग्निरोधी और यांत्रिक शक्ति प्रदान करता है। इससे तेल रिसाव का ख़तरा ख़त्म हो जाता है और आग का ख़तरा कम हो जाता है।
4. अनुकूलित कोर डिजाइन: कम नुकसान वाले सीआरजीओ सिलिकॉन स्टील कोर की विशेषता के साथ, इकाई हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करती है, जिससे यह निरंतर संचालन के लिए उपयुक्त ऊर्जा-कुशल ड्राई टाइप रिएक्टर बन जाता है।
5. कम लाइन लॉस: प्रतिक्रियाशील बिजली प्रवाह को संतुलित करके, रिएक्टर अनावश्यक बिजली परिसंचरण को कम करता है, जिससे ट्रांसमिशन लाइनों पर I²R नुकसान कम होता है और समग्र सिस्टम दक्षता में सुधार होता है।

1. सिस्टम मूल्यांकन: लाइन के कैपेसिटिव चार्जिंग करंट की गणना करें और लाइट-लोड स्थितियों के तहत वोल्टेज को स्थिर करने के लिए आवश्यक प्रतिक्रियाशील पावर मुआवजे (केवीएआर) का निर्धारण करें।
2. माउंटिंग स्थान: वोल्टेज विनियमन प्रभावशीलता को अधिकतम करने के लिए रिएक्टर को ट्रांसमिशन लाइन के प्राप्त छोर पर या मुख्य ट्रांसफार्मर की तृतीयक वाइंडिंग पर स्थापित करें।
3. विद्युत कनेक्शन: रिएक्टर को बसबार या लाइन से समानांतर (शंट) में कनेक्ट करें। आईईसी मानकों के अनुसार उचित निकासी और इन्सुलेशन समन्वय सुनिश्चित करें।
4. ग्राउंडिंग: सुरक्षा सुनिश्चित करने और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए रिएक्टर कोर और टैंक के लिए एक ठोस ग्राउंडिंग सिस्टम लागू करें।
5. कमीशनिंग: सिस्टम को सक्रिय करने से पहले इन्सुलेशन प्रतिरोध परीक्षण करें और प्रतिक्रिया मूल्य को सत्यापित करें ताकि यह सुनिश्चित हो सके कि यह डिज़ाइन विनिर्देशों से मेल खाता है।

• लंबी ट्रांसमिशन लाइनें: कम मांग की अवधि के दौरान वोल्टेज वृद्धि को प्रबंधित करने के लिए 100 किमी से अधिक की ओवरहेड लाइनों के लिए आवश्यक है।
• भूमिगत केबल नेटवर्क: शहरी बिजली वितरण और पनडुब्बी केबल लिंक में उपयोग किया जाता है जहां कैपेसिटेंस प्रभाव ओवरहेड लाइनों की तुलना में काफी अधिक होता है।
• नवीकरणीय ऊर्जा एकीकरण: 10kV ग्रिड से जुड़े बड़े पैमाने के सौर और पवन फार्मों के लिए सामान्य युग्मन (पीसीसी) के बिंदु पर वोल्टेज को स्थिर करना।
• औद्योगिक सबस्टेशन: लंबे आंतरिक वितरण फीडर या व्यापक केबल रन वाली सुविधाओं में ओवरवॉल्टेज की स्थिति को रोकना।

• उन्नत सिस्टम विश्वसनीयता: लंबी लाइनों पर अत्यधिक वोल्टेज स्तर के कारण इन्सुलेशन टूटने और उपकरण विफलता को रोकता है।
• बेहतर विद्युत गुणवत्ता: एक स्थिर वोल्टेज प्रोफ़ाइल बनाए रखता है, जो संवेदनशील औद्योगिक मशीनरी और इलेक्ट्रॉनिक उपकरणों के प्रदर्शन के लिए महत्वपूर्ण है।
• नियामक अनुपालन: उपयोगिताओं और औद्योगिक ऑपरेटरों को वोल्टेज नियंत्रण और प्रतिक्रियाशील बिजली प्रबंधन के लिए ग्रिड कोड आवश्यकताओं को पूरा करने में मदद करता है।
• रखरखाव-मुक्त संचालन: ड्राई-टाइप, एपॉक्सी-एनकैप्सुलेटेड डिज़ाइन के लिए किसी तेल परीक्षण या प्रतिस्थापन की आवश्यकता नहीं होती है, जिससे स्वामित्व की कुल लागत (टीसीओ) काफी कम हो जाती है।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
• सीई प्रमाणीकरण (कम वोल्टेज निर्देश)
• आईईसी 60076-6 (प्रतिक्रियाएं) का अनुपालन
• IEEE C57.21 का अनुपालन (ड्राई-टाइप रिएक्टरों के लिए मानक)

• विद्युत पैरामीटर: विशिष्ट ट्रांसमिशन लाइन विशेषताओं से मेल खाने के लिए क्षमता (केवीएआर) और वोल्टेज (केवी) का अनुकूलन।
• यांत्रिक विन्यास: पर्यावरणीय परिस्थितियों के अनुरूप इनडोर या आउटडोर बाड़ों (आईपी54 रेटेड) के विकल्प।
• कनेक्शन प्रकार: मौजूदा सबस्टेशन स्विचगियर के साथ सहजता से एकीकृत करने के लिए लचीला टर्मिनल कॉन्फ़िगरेशन।
• निगरानी: SCADA सिस्टम में वास्तविक समय थर्मल निगरानी के लिए तापमान सेंसर (PTC/PT100) का वैकल्पिक एकीकरण।

1. कोर फैब्रिकेशन: कोर हानि और शोर को कम करने के लिए उच्च ग्रेड सिलिकॉन स्टील को सटीकता के साथ काटा और ढेर किया जाता है।
2. वाइंडिंग: समान धारा वितरण और कम भटकन हानि सुनिश्चित करने के लिए कंडक्टरों को फ़ॉइल या तार तकनीक का उपयोग करके घाव किया जाता है।
3. वैक्यूम कास्टिंग: कोर-कॉइल असेंबली को शून्य-मुक्त, ठोस इन्सुलेशन संरचना बनाने के लिए एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है।
4. इलाज: इष्टतम यांत्रिक और ढांकता हुआ गुणों को प्राप्त करने के लिए इकाई एक नियंत्रित थर्मल चक्र से गुजरती है।
5. अंतिम परीक्षण: प्रत्येक इकाई को नियमित परीक्षणों के अधीन किया जाता है जिसमें टर्न अनुपात, डीसी प्रतिरोध, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज प्रतिरोध परीक्षण शामिल हैं।

"LEABE BKSC शंट रिएक्टरों ने हमारी 10kV वितरण लाइनों पर वोल्टेज स्थिरता में काफी सुधार किया है। इंस्टॉलेशन सीधा था, और इकाइयों ने विश्वसनीय प्रदर्शन किया है।"

"हम अपने लंबे केबल फीडरों पर गंभीर ओवरवॉल्टेज समस्याओं का सामना कर रहे थे। LEABE के समानांतर रिएक्टरों ने सही समाधान प्रदान किया, हमारी लाइन हानियों को कम किया और हमारे उपकरणों की सुरक्षा की।"

Q1: शंट रिएक्टर और सीरीज रिएक्टर के बीच क्या अंतर है?

ए: कैपेसिटिव रिएक्टिव पावर को अवशोषित करने और वोल्टेज वृद्धि को नियंत्रित करने के लिए एक शंट रिएक्टर लाइन के समानांतर जुड़ा हुआ है। एक श्रृंखला रिएक्टर को दोष धाराओं को सीमित करने और हार्मोनिक्स को फ़िल्टर करने के लिए श्रृंखला में जोड़ा जाता है। बीकेएससी को विशेष रूप से शंट अनुप्रयोगों के लिए डिज़ाइन किया गया है।

Q2: तेल में डूबे डिज़ाइन की तुलना में सूखे प्रकार के डिज़ाइन को क्यों प्राथमिकता दी जाती है?

उत्तर: ड्राई टाइप रिएक्टर तेल रिसाव और आग के खतरों के जोखिम को समाप्त करता है, न्यूनतम रखरखाव की आवश्यकता होती है, और अधिक पर्यावरण के अनुकूल है। यह इनडोर प्रतिष्ठानों या सख्त पर्यावरणीय नियमों वाले क्षेत्रों के लिए आदर्श है।

Q3: रिएक्टर जनरेटर में स्व-उत्तेजना को कैसे रोकता है?

ए: जब एक लंबी ट्रांसमिशन लाइन को अनलोड किया जाता है, तो इसकी कैपेसिटेंस जनरेटर को स्व-उत्तेजित करने का कारण बन सकती है, जिससे खतरनाक वोल्टेज स्पाइक्स हो सकते हैं। शंट रिएक्टर इस अतिरिक्त कैपेसिटिव ऊर्जा को अवशोषित करता है, प्रतिध्वनि को कम करता है और जनरेटर की सुरक्षा करता है।

Q4: क्या इस रिएक्टर का उपयोग केबल लाइनों पर किया जा सकता है?

उत्तर: हां, बीकेएससी श्रृंखला भूमिगत या पनडुब्बी केबल लाइनों पर अत्यधिक प्रभावी है जहां कैपेसिटेंस प्रभाव ओवरहेड लाइनों की तुलना में बहुत अधिक स्पष्ट है, जिससे वोल्टेज को सुरक्षित सीमा के भीतर बनाए रखने में मदद मिलती है।
