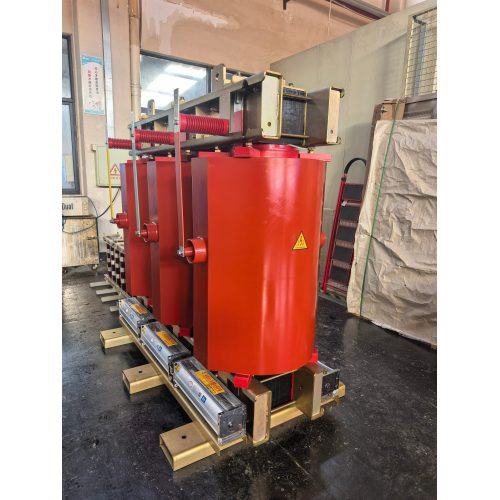

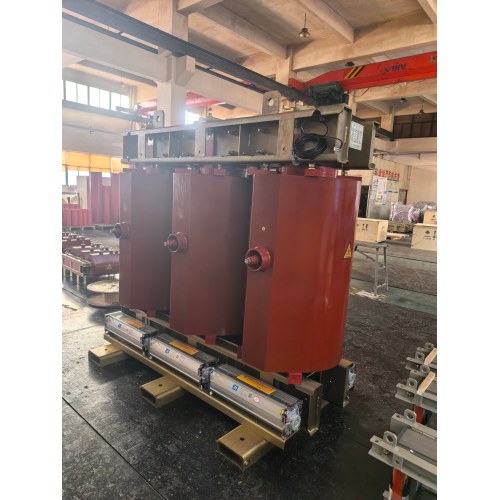

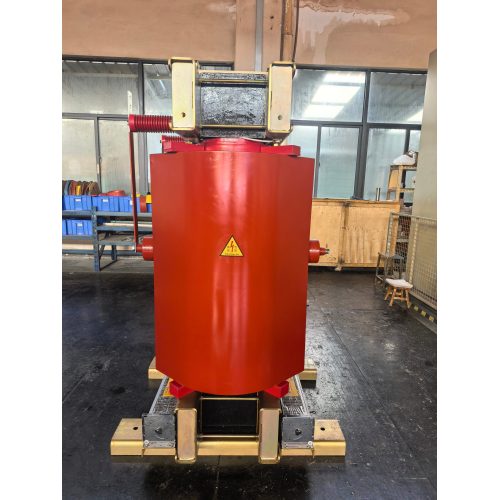

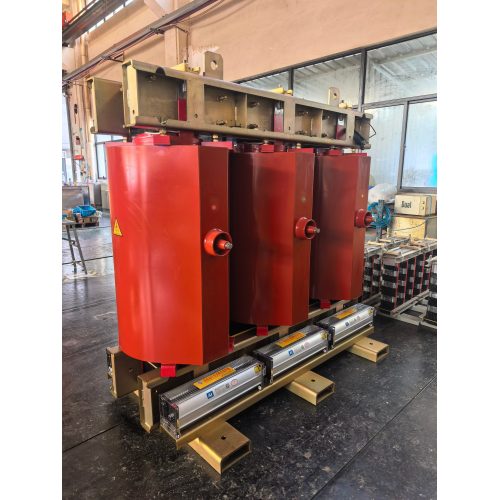

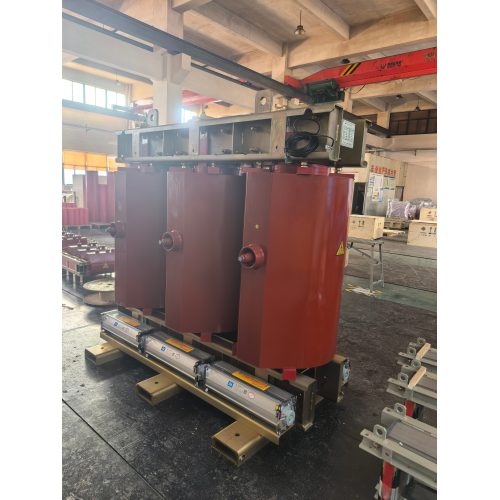

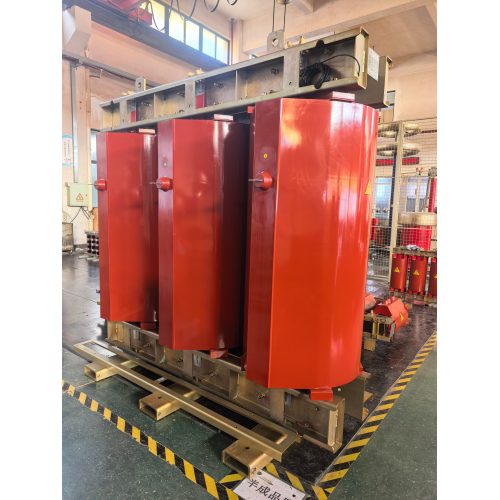

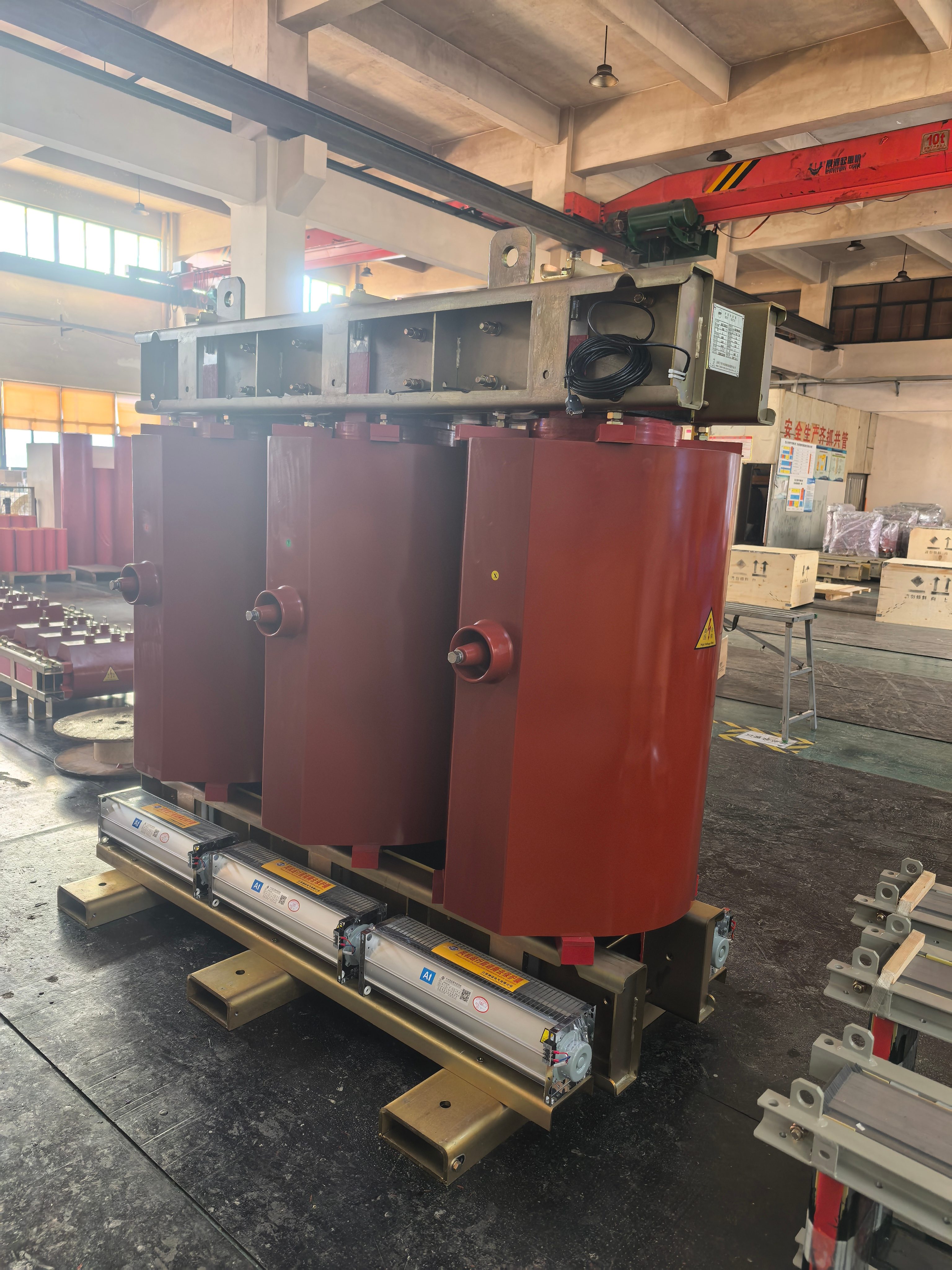

ड्राई-टाइप एपॉक्सी-इंसुलेटेड शंट रिएक्टर

लीबे ड्राई-टाइप एपॉक्सी-इंसुलेटेड शंट रिएक्टर (बीकेएससी सीरीज) एक उच्च-प्रदर्शन पावर क्वालिटी रिएक्टर है जिसे मध्यम से उच्च-वोल्टेज ट्रांसमिशन नेटवर्क में वोल्टेज स्तर को स्थिर करने के लिए डिज़ाइन किया गया है। लंबी अनलोडेड लाइनों पर अतिरिक्त कैपेसिटिव प्रतिक्रियाशील शक्ति को अवशोषित करके, यह ड्राई टाइप रिएक्टर प्रभावी रूप से फेरेंटी प्रभाव को कम करता है, क्षणिक ओवरवॉल्टेज को कम करता है, और जनरेटर में स्व-उत्तेजना अनुनाद को रोकता है। यह उपयोगिताओं और औद्योगिक सुविधाओं के लिए आदर्श समाधान है जो ग्रिड की विश्वसनीयता बढ़ाने और तेल से भरी इकाइयों से जुड़े रखरखाव के बोझ के बिना उपकरण जीवन काल का विस्तार करना चाहते हैं।

• रेटेड वोल्टेज रेंज: 3kV से 35kV (वैश्विक वितरण मानकों के साथ संगत)
• रेटेड क्षमता: 30 kvar से 3000 kvar
• सिस्टम आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस)
• शीतलन विधि: आनन (वायु प्राकृतिक)
• घुमावदार सामग्री: उच्च चालकता तांबा या एल्यूमीनियम पन्नी
• मुख्य सामग्री: उच्च ग्रेड सीआरजीओ सिलिकॉन स्टील
• ढांकता हुआ सामग्री: एपॉक्सी राल (वैक्यूम कास्ट)
• मानक अनुपालन: आईईसी 60076-6, आईईईई सी57.21

1. उन्नत एपॉक्सी इन्सुलेशन सिस्टम: कोर और कॉइल असेंबली को उच्च ग्रेड एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है, जिससे एक शून्य-मुक्त, अखंड संरचना बनती है। यह बेहतर नमी प्रतिरोध, उत्कृष्ट ढांकता हुआ ताकत और रखरखाव-मुक्त संचालन सुनिश्चित करता है जो पारंपरिक तेल-डूबे रिएक्टरों से बेहतर प्रदर्शन करता है।
2. वोल्टेज स्थिरीकरण: लंबी ट्रांसमिशन लाइनों पर कैपेसिटिव चार्जिंग करंट को अवशोषित करने के लिए विशेष रूप से इंजीनियर किया गया। बीकेएससी रिएक्टर ग्रिड कोड के अनुपालन को सुनिश्चित करते हुए, लाइट-लोड स्थितियों के दौरान लाइन वोल्टेज को आपूर्ति वोल्टेज से अधिक होने से रोकता है।
3. अनुनाद की रोकथाम: लंबी लाइनों से जुड़े जनरेटरों में स्व-उत्तेजना की घटनाओं को प्रभावी ढंग से कम करता है, जिससे कई मिलियन डॉलर की टरबाइन संपत्तियों को हानिकारक ओवरवॉल्टेज से बचाया जा सकता है।
4. कम नुकसान वाली कोर प्रौद्योगिकी: सटीक-कट सीआरजीओ सिलिकॉन स्टील के साथ निर्मित, चुंबकीय कोर हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करता है, जिसके परिणामस्वरूप उच्च ऊर्जा दक्षता और कम परिचालन शोर होता है।
5. पर्यावरण और सुरक्षा अनुपालन: गैर-ज्वलनशील, एपॉक्सी-एनकैप्सुलेटेड डिज़ाइन आग के खतरों और तेल रिसाव के जोखिमों को समाप्त करता है, जो इसे इनडोर सबस्टेशनों और पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों के लिए उपयुक्त बनाता है।

1. सिस्टम मूल्यांकन: न्यूनतम लोड के तहत वोल्टेज को स्थिर करने के लिए आवश्यक प्रतिक्रियाशील बिजली क्षतिपूर्ति (केवीएआर) निर्धारित करने के लिए लाइन के कैपेसिटिव चार्जिंग करंट की गणना करें।
2. साइट की तैयारी: सुनिश्चित करें कि स्थापना स्थल समतल और अच्छी तरह हवादार है। शुष्क-प्रकार का डिज़ाइन रोकथाम गड्ढों की आवश्यकता के बिना इनडोर स्थापना की अनुमति देता है।
3. विद्युत एकीकरण: रिएक्टर को बसबार के समानांतर (शंट) में कनेक्ट करें। मौजूदा स्विचगियर में एकीकरण को सरल बनाने के लिए बीकेएससी श्रृंखला में लचीले टर्मिनल कॉन्फ़िगरेशन (सीकेएससी श्रृंखला के समान) की सुविधा है।
4. ग्राउंडिंग: सुरक्षा सुनिश्चित करने और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए कोर के लिए एक विश्वसनीय अर्थ कनेक्शन स्थापित करें।
5. कमीशनिंग: यह पुष्टि करने के लिए कि इकाई डिज़ाइन विनिर्देशों को पूरा करती है, ऊर्जाकरण से पहले इन्सुलेशन प्रतिरोध और टर्न अनुपात परीक्षण करें।

• लंबी ट्रांसमिशन लाइनें: कम मांग की अवधि के दौरान वोल्टेज वृद्धि को नियंत्रित करने के लिए 100 किमी से अधिक की ओवरहेड लाइनों के लिए आवश्यक है।
• भूमिगत केबल नेटवर्क: शहरी वितरण प्रणालियों के लिए महत्वपूर्ण जहां भूमिगत केबल ओवरहेड लाइनों की तुलना में काफी अधिक कैपेसिटेंस प्रभाव पैदा करते हैं।
• नवीकरणीय ऊर्जा संयंत्र: 10kV-35kV ग्रिड से जुड़े बड़े पैमाने के सौर और पवन फार्मों के लिए सामान्य युग्मन (पीसीसी) के बिंदु पर वोल्टेज को स्थिर करना।
• औद्योगिक सबस्टेशन: लंबे आंतरिक फीडर या व्यापक केबल रन के कारण होने वाली ओवरवॉल्टेज स्थितियों से सुविधा उपकरणों की रक्षा करना।

• उन्नत ग्रिड विश्वसनीयता: सुरक्षित परिचालन सीमा के भीतर वोल्टेज को बनाए रखकर इन्सुलेशन टूटने और उपकरण विफलता को रोकता है।
• कम परिचालन लागत: रखरखाव-मुक्त ड्राई-टाइप डिज़ाइन तेल परीक्षण और प्रतिस्थापन लागत को समाप्त करता है, जिससे स्वामित्व की कुल लागत (टीसीओ) काफी कम हो जाती है।
• बेहतर विद्युत गुणवत्ता: एक स्थिर वोल्टेज प्रोफ़ाइल सुनिश्चित करता है, जो संवेदनशील औद्योगिक मशीनरी और इलेक्ट्रॉनिक उपकरणों के प्रदर्शन के लिए महत्वपूर्ण है।
• नियामक अनुपालन: उपयोगिताओं को वोल्टेज नियंत्रण और प्रतिक्रियाशील बिजली प्रबंधन के लिए अंतरराष्ट्रीय ग्रिड कोड आवश्यकताओं को पूरा करने में मदद करता है।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
• सीई प्रमाणीकरण (कम वोल्टेज निर्देश)
• आईईसी 60076-6 (प्रतिक्रियाएं) का अनुपालन
• IEEE C57.21 का अनुपालन (ड्राई-टाइप रिएक्टरों के लिए मानक)

• विद्युत पैरामीटर: विशिष्ट ट्रांसमिशन लाइन विशेषताओं से मेल खाने के लिए क्षमता (केवीएआर) और वोल्टेज (केवी) का अनुकूलन।
• यांत्रिक विन्यास: पर्यावरणीय परिस्थितियों के अनुरूप इनडोर या आउटडोर बाड़ों (आईपी54 रेटेड) के विकल्प।
• टर्मिनल कॉन्फ़िगरेशन: स्विचगियर डिज़ाइन को अनुकूलित करने के लिए लचीले वायरिंग लेआउट (एक ही तरफ या विपरीत तरफ)।
• निगरानी: SCADA सिस्टम में वास्तविक समय थर्मल निगरानी के लिए PT100/PTC तापमान सेंसर का वैकल्पिक एकीकरण।

1. कोर फैब्रिकेशन: गड़गड़ाहट को कम करने के लिए उच्च ग्रेड सिलिकॉन स्टील को सीएनसी मशीनों से काटा जाता है और कम कोर हानि और शोर सुनिश्चित करने के लिए स्टैक किया जाता है।
2. वाइंडिंग और कास्टिंग: एक ठोस, शून्य-मुक्त इन्सुलेशन संरचना बनाने के लिए फ़ॉइल वाइंडिंग को इकट्ठा किया जाता है और एपॉक्सी राल के साथ वैक्यूम-कास्ट किया जाता है।
3. इलाज: इष्टतम यांत्रिक शक्ति और ढांकता हुआ गुणों को प्राप्त करने के लिए इकाई एक नियंत्रित थर्मल चक्र से गुजरती है।
4. अंतिम परीक्षण: अंतरराष्ट्रीय मानक अनुपालन की गारंटी के लिए प्रत्येक इकाई को नियमित परीक्षणों के अधीन किया जाता है जिसमें इन्सुलेशन प्रतिरोध, मोड़ अनुपात और प्रेरित वोल्टेज प्रतिरोध परीक्षण शामिल हैं।

"LEABE के ड्राई-टाइप शंट रिएक्टरों ने हमारी ग्रिड स्थिरता को बदल दिया है। एपॉक्सी इन्सुलेशन अविश्वसनीय रूप से मजबूत है, और इकाइयों ने हमारी लंबी ट्रांसमिशन लाइनों पर त्रुटिहीन प्रदर्शन किया है।"

"हमें अपने 35kV केबल फीडरों पर वोल्टेज वृद्धि के लिए एक समाधान की आवश्यकता थी। BKSC श्रृंखला ने प्रदर्शन और सुरक्षा का सही संतुलन प्रदान किया।"

Q1: शंट रिएक्टर और सीरीज रिएक्टर के बीच प्राथमिक अंतर क्या है?

ए: एक शंट रिएक्टर अतिरिक्त कैपेसिटिव प्रतिक्रियाशील शक्ति को अवशोषित करने और लंबी लाइनों पर वोल्टेज वृद्धि को नियंत्रित करने के लिए समानांतर में जुड़ा हुआ है। एक श्रृंखला रिएक्टर को दोष धाराओं को सीमित करने और हार्मोनिक्स को फ़िल्टर करने के लिए श्रृंखला में जोड़ा जाता है। बीकेएससी श्रृंखला विशेष रूप से शंट अनुप्रयोगों के लिए डिज़ाइन की गई है।

Q2: एपॉक्सी-इंसुलेटेड ड्राई-टाइप डिज़ाइन क्यों चुनें?

ए: एपॉक्सी-इंसुलेटेड ड्राई-टाइप रिएक्टर अधिक सुरक्षित, अधिक पर्यावरण के अनुकूल हैं, और तेल से भरी इकाइयों की तुलना में वस्तुतः किसी रखरखाव की आवश्यकता नहीं होती है। वे तेल रिसाव और आग के खतरों के जोखिम को खत्म करते हैं, जिससे वे इनडोर और शहरी प्रतिष्ठानों के लिए आदर्श बन जाते हैं।

Q3: यह रिएक्टर जनरेटर में स्व-उत्तेजना को कैसे रोकता है?

ए: जब एक लंबी ट्रांसमिशन लाइन को अनलोड किया जाता है, तो इसकी कैपेसिटेंस जनरेटर को स्वयं-उत्तेजित करने का कारण बन सकती है। शंट रिएक्टर इस अतिरिक्त कैपेसिटिव ऊर्जा को अवशोषित करता है, प्रतिध्वनि को कम करता है और जनरेटर को ओवरवॉल्टेज क्षति से बचाता है।

Q4: क्या बीकेएससी रिएक्टर ओवरहेड और भूमिगत दोनों लाइनों के लिए उपयुक्त है?

उत्तर: हाँ. जबकि ओवरहेड लाइनों में कम कैपेसिटेंस होता है, भूमिगत केबलों में बहुत अधिक कैपेसिटेंस प्रभाव होता है। बीकेएससी श्रृंखला दोनों परिदृश्यों में अत्यधिक प्रभावी है, जो विभिन्न ट्रांसमिशन बुनियादी ढांचे में वोल्टेज स्थिरता सुनिश्चित करती है।
