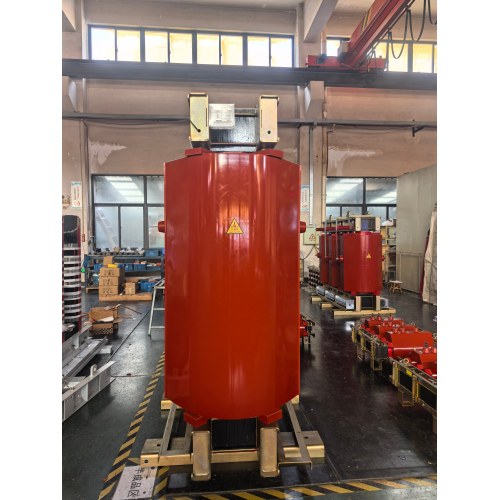

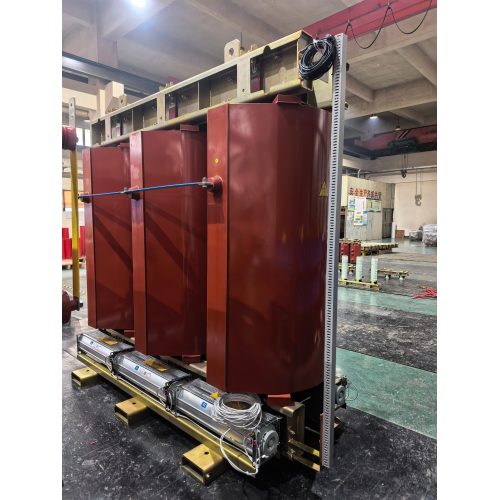

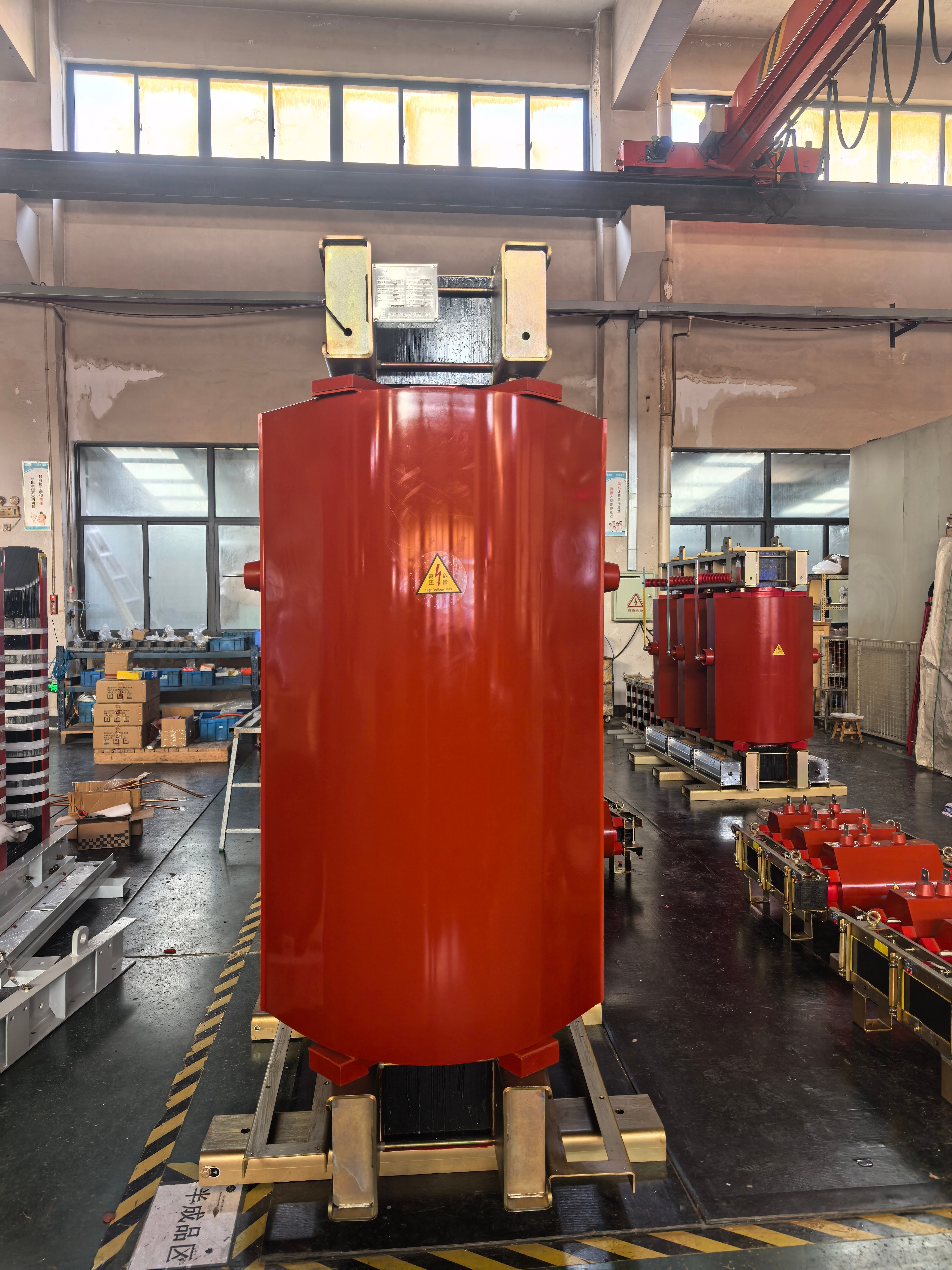

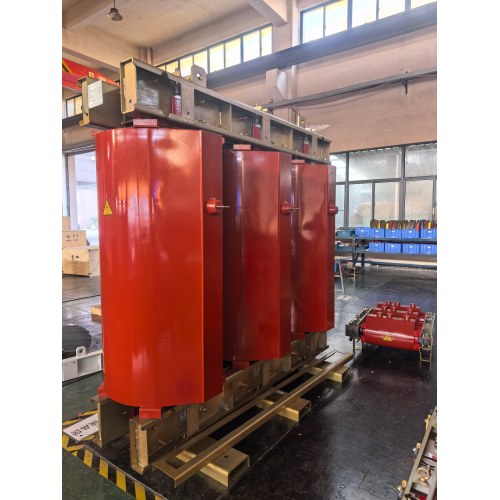

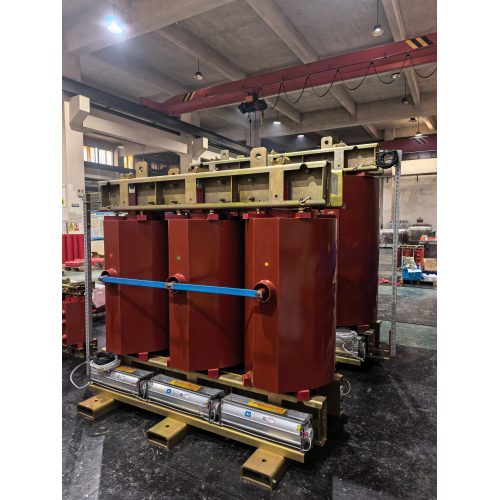

रेज़िन-इंसुलेटेड ड्राई-टाइप शंट रिएक्टर

लीबे रेज़िन-इंसुलेटेड ड्राई-टाइप शंट रिएक्टर (बीकेएससी सीरीज़) एक उच्च-प्रदर्शन पावर क्वालिटी रिएक्टर है जिसे मध्यम और उच्च-वोल्टेज ट्रांसमिशन नेटवर्क की स्थिरता को बढ़ाने के लिए डिज़ाइन किया गया है। लंबी अनलोडेड लाइनों पर अतिरिक्त कैपेसिटिव प्रतिक्रियाशील शक्ति को अवशोषित करके, यह ड्राई टाइप रिएक्टर प्रभावी रूप से फेरेंटी प्रभाव को कम करता है, क्षणिक ओवरवॉल्टेज को कम करता है, और जनरेटर में स्व-उत्तेजना अनुनाद को रोकता है। यह बिजली के प्रवाह को अनुकूलित करने और तेल से भरी इकाइयों के रखरखाव के बोझ के बिना महत्वपूर्ण संपत्तियों की रक्षा करने की मांग करने वाली उपयोगिताओं और औद्योगिक सुविधाओं के लिए आदर्श समाधान है।

• रेटेड वोल्टेज: 3 केवी से 35 केवी
• रेटेड क्षमता: 30 kvar से 3000 kvar
• सिस्टम आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस)
• शीतलन विधि: आनन (वायु प्राकृतिक)
• घुमावदार सामग्री: उच्च शुद्धता वाला तांबा या एल्युमिनियम फ़ॉइल
• मुख्य सामग्री: उच्च ग्रेड सीआरजीओ सिलिकॉन स्टील
• एनकैप्सुलेशन: वैक्यूम-कास्ट एपॉक्सी राल
• मानक अनुपालन: आईईसी 60076-6, आईईईई सी57.21

1. मजबूत रेज़िन इन्सुलेशन: कोर-कॉइल असेंबली को एपॉक्सी रेज़िन के साथ वैक्यूम-संसेचित किया जाता है, जिससे एक ठोस, शून्य-मुक्त संरचना बनती है। यह बीकेएससी रिएक्टर को नमी, धूल और रासायनिक संक्षारण के प्रति अत्यधिक प्रतिरोधी बनाता है, जिससे कठोर वातावरण में दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
2. वोल्टेज स्थिरीकरण: लंबी ट्रांसमिशन लाइनों पर कैपेसिटिव चार्जिंग करंट को अवशोषित करने के लिए विशेष रूप से इंजीनियर किया गया। यह लाइन वोल्टेज को आपूर्ति वोल्टेज से अधिक होने से रोकता है, जो इन्सुलेशन अखंडता बनाए रखने और क्षणिक ओवरवॉल्टेज को कम करने के लिए महत्वपूर्ण है।
3. स्व-उत्तेजना की रोकथाम: लंबी लाइनों से जुड़े जनरेटर में संभावित स्व-उत्तेजना प्रतिध्वनि को प्रभावी ढंग से कम कर देता है, जिससे कई मिलियन डॉलर की टरबाइन संपत्तियों को हानिकारक ओवरवॉल्टेज से बचाया जा सकता है।
4. कम हानि वाला कोर डिज़ाइन: सटीक-कट सीआरजीओ सिलिकॉन स्टील का उपयोग करते हुए, चुंबकीय कोर हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करता है, जिसके परिणामस्वरूप उच्च ऊर्जा दक्षता और कम परिचालन शोर होता है।
5. रखरखाव-मुक्त संचालन: तेल में डूबे रिएक्टरों के विपरीत, शुष्क-प्रकार का राल डिज़ाइन तेल रिसाव और आग के खतरों के जोखिम को समाप्त करता है, जिसके लिए किसी नियमित तेल परीक्षण या प्रतिस्थापन की आवश्यकता नहीं होती है।

1. सिस्टम विश्लेषण: लाइट-लोड स्थितियों के तहत वोल्टेज को स्थिर करने के लिए आवश्यक प्रतिक्रियाशील बिजली मुआवजे (केवीएआर) को निर्धारित करने के लिए लाइन के कैपेसिटिव चार्जिंग करंट की गणना करें।
2. माउंटिंग: रिएक्टर को ट्रांसमिशन लाइन के प्राप्त सिरे पर या मुख्य ट्रांसफार्मर की तृतीयक वाइंडिंग पर स्थापित करें। यूनिट का संरचनात्मक रूप सीकेएससी श्रृंखला रिएक्टरों के समान है, जो आसान एकीकरण की सुविधा प्रदान करता है।
3. विद्युत कनेक्शन: रिएक्टर को बसबार के समानांतर (शंट) से कनेक्ट करें। आईईसी मानकों के अनुसार उचित निकासी और इन्सुलेशन समन्वय सुनिश्चित करें।
4. ग्राउंडिंग: सुरक्षा सुनिश्चित करने और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए रिएक्टर कोर के लिए एक ठोस ग्राउंडिंग सिस्टम लागू करें।
5. कमीशनिंग: यह सुनिश्चित करने के लिए कि यह डिज़ाइन विनिर्देशों से मेल खाता है, सिस्टम को सक्रिय करने से पहले इन्सुलेशन प्रतिरोध और टर्न अनुपात परीक्षण करें।

• लंबी ट्रांसमिशन लाइनें: कम मांग की अवधि के दौरान वोल्टेज वृद्धि को प्रबंधित करने के लिए 100 किमी से अधिक की ओवरहेड लाइनों के लिए आवश्यक है।
• भूमिगत केबल नेटवर्क: शहरी वितरण प्रणालियों के लिए महत्वपूर्ण जहां भूमिगत केबलों का कैपेसिटेंस प्रभाव ओवरहेड लाइनों की तुलना में काफी अधिक होता है।
• नवीकरणीय ऊर्जा एकीकरण: 10kV-35kV ग्रिड से जुड़े बड़े पैमाने के सौर और पवन फार्मों के लिए सामान्य युग्मन (पीसीसी) के बिंदु पर वोल्टेज को स्थिर करना।
• औद्योगिक सबस्टेशन: लंबे आंतरिक फीडर या व्यापक केबल रन के कारण होने वाली ओवरवॉल्टेज स्थितियों से सुविधा उपकरणों की रक्षा करना।

• उन्नत ग्रिड विश्वसनीयता: सुरक्षित परिचालन सीमा के भीतर वोल्टेज को बनाए रखकर इन्सुलेशन टूटने और उपकरण विफलता को रोकता है।
• कम परिचालन लागत: रखरखाव-मुक्त ड्राई-टाइप डिज़ाइन तेल परीक्षण और प्रतिस्थापन लागत को समाप्त करता है, जिससे स्वामित्व की कुल लागत (टीसीओ) काफी कम हो जाती है।
• बेहतर विद्युत गुणवत्ता: एक स्थिर वोल्टेज प्रोफ़ाइल सुनिश्चित करता है, जो संवेदनशील औद्योगिक मशीनरी और इलेक्ट्रॉनिक उपकरणों के प्रदर्शन के लिए महत्वपूर्ण है।
• पर्यावरण सुरक्षा: रेज़िन-एनकैप्सुलेटेड डिज़ाइन गैर-ज्वलनशील और खतरनाक तेलों से मुक्त है, जो इसे पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों के लिए आदर्श बनाता है।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
• सीई प्रमाणीकरण (कम वोल्टेज निर्देश)
• आईईसी 60076-6 (प्रतिक्रियाएं) का अनुपालन
• IEEE C57.21 का अनुपालन (ड्राई-टाइप रिएक्टरों के लिए मानक)

• विद्युत पैरामीटर: विशिष्ट ट्रांसमिशन लाइन विशेषताओं से मेल खाने के लिए क्षमता (केवीएआर) और वोल्टेज (केवी) का अनुकूलन।
• यांत्रिक विन्यास: पर्यावरणीय परिस्थितियों के अनुरूप इनडोर या आउटडोर बाड़ों (आईपी54 रेटेड) के विकल्प।
• कनेक्शन प्रकार: मौजूदा सबस्टेशन स्विचगियर के साथ सहजता से एकीकृत करने के लिए लचीला टर्मिनल कॉन्फ़िगरेशन।
• निगरानी: SCADA सिस्टम में वास्तविक समय थर्मल निगरानी के लिए तापमान सेंसर (PTC/PT100) का वैकल्पिक एकीकरण।

1. कोर फैब्रिकेशन: कोर हानि और शोर को कम करने के लिए उच्च ग्रेड सिलिकॉन स्टील को सटीकता के साथ काटा और ढेर किया जाता है।
2. वाइंडिंग: समान धारा वितरण और कम भटकन हानि सुनिश्चित करने के लिए कंडक्टरों को फ़ॉइल या तार तकनीक का उपयोग करके घाव किया जाता है।
3. वैक्यूम कास्टिंग: कोर-कॉइल असेंबली को शून्य-मुक्त, ठोस इन्सुलेशन संरचना बनाने के लिए एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है।
4. इलाज: इष्टतम यांत्रिक और ढांकता हुआ गुणों को प्राप्त करने के लिए इकाई एक नियंत्रित थर्मल चक्र से गुजरती है।
5. अंतिम परीक्षण: प्रत्येक इकाई को नियमित परीक्षणों के अधीन किया जाता है जिसमें टर्न अनुपात, डीसी प्रतिरोध, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज प्रतिरोध परीक्षण शामिल हैं।

"LEABE BKSC शंट रिएक्टरों ने हमारी लंबी ट्रांसमिशन लाइनों पर वोल्टेज स्थिरता में काफी सुधार किया है। निर्माण की गुणवत्ता असाधारण है, और इकाइयों ने स्थापना के बाद से त्रुटिहीन प्रदर्शन किया है।"

"हम अपने केबल फीडरों पर गंभीर ओवरवॉल्टेज समस्याओं का सामना कर रहे थे। LEABE के रेज़िन-इंसुलेटेड रिएक्टरों ने सही समाधान प्रदान किया, हमारी लाइन हानियों को कम किया और हमारे उपकरणों की सुरक्षा की।"

Q1: "फेरांति प्रभाव" क्या है और यह रिएक्टर कैसे मदद करता है?

ए: फेरांति प्रभाव एक लंबी ट्रांसमिशन लाइन के प्राप्त छोर पर वोल्टेज में वृद्धि है जब इसे अनलोड किया जाता है या हल्के ढंग से लोड किया जाता है, जो लाइन की कैपेसिटेंस के कारण होता है। शंट रिएक्टर इस अतिरिक्त कैपेसिटिव प्रतिक्रियाशील शक्ति को अवशोषित करता है, प्रभाव का प्रतिकार करता है और वोल्टेज को सुरक्षित सीमा के भीतर रखता है।

Q2: तेल में डूबे रिएक्टर की बजाय रेज़िन-इंसुलेटेड ड्राई-टाइप रिएक्टर क्यों चुनें?

उत्तर: ड्राई टाइप रिएक्टर तेल रिसाव और आग के खतरों के जोखिम को समाप्त करता है, न्यूनतम रखरखाव की आवश्यकता होती है, और अधिक पर्यावरण के अनुकूल है। यह इनडोर सबस्टेशनों या सख्त पर्यावरणीय नियमों वाले क्षेत्रों के लिए आदर्श है।

Q3: रिएक्टर जनरेटर में स्व-उत्तेजना को कैसे रोकता है?

ए: जब एक लंबी ट्रांसमिशन लाइन को अनलोड किया जाता है, तो इसकी कैपेसिटेंस जनरेटर को स्व-उत्तेजित करने का कारण बन सकती है, जिससे खतरनाक वोल्टेज स्पाइक्स हो सकते हैं। शंट रिएक्टर इस अतिरिक्त कैपेसिटिव ऊर्जा को अवशोषित करता है, प्रतिध्वनि को कम करता है और जनरेटर की सुरक्षा करता है।

Q4: क्या इस रिएक्टर का उपयोग ओवरहेड और भूमिगत दोनों लाइनों पर किया जा सकता है?

उत्तर: हां, बीकेएससी श्रृंखला दोनों पर अत्यधिक प्रभावी है। जबकि ओवरहेड लाइनों में कम कैपेसिटेंस होता है, भूमिगत केबलों में बहुत अधिक कैपेसिटेंस प्रभाव होता है, जिससे केबल नेटवर्क में वोल्टेज नियंत्रण के लिए रिएक्टर और भी महत्वपूर्ण हो जाता है।
