ड्राई-टाइप शंट रिएक्टर एपॉक्सी-इन्सुलेटेड

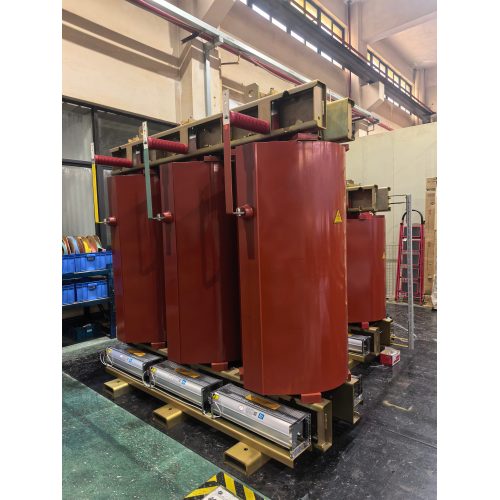

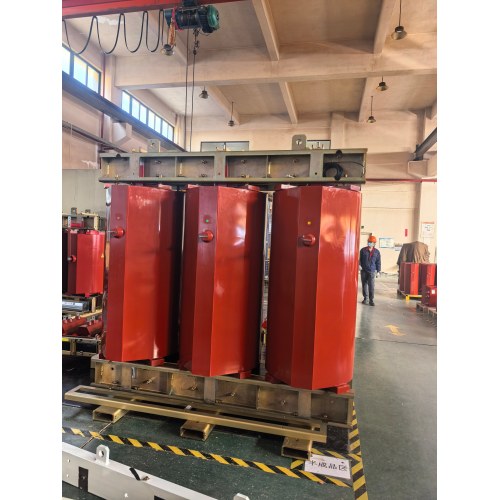

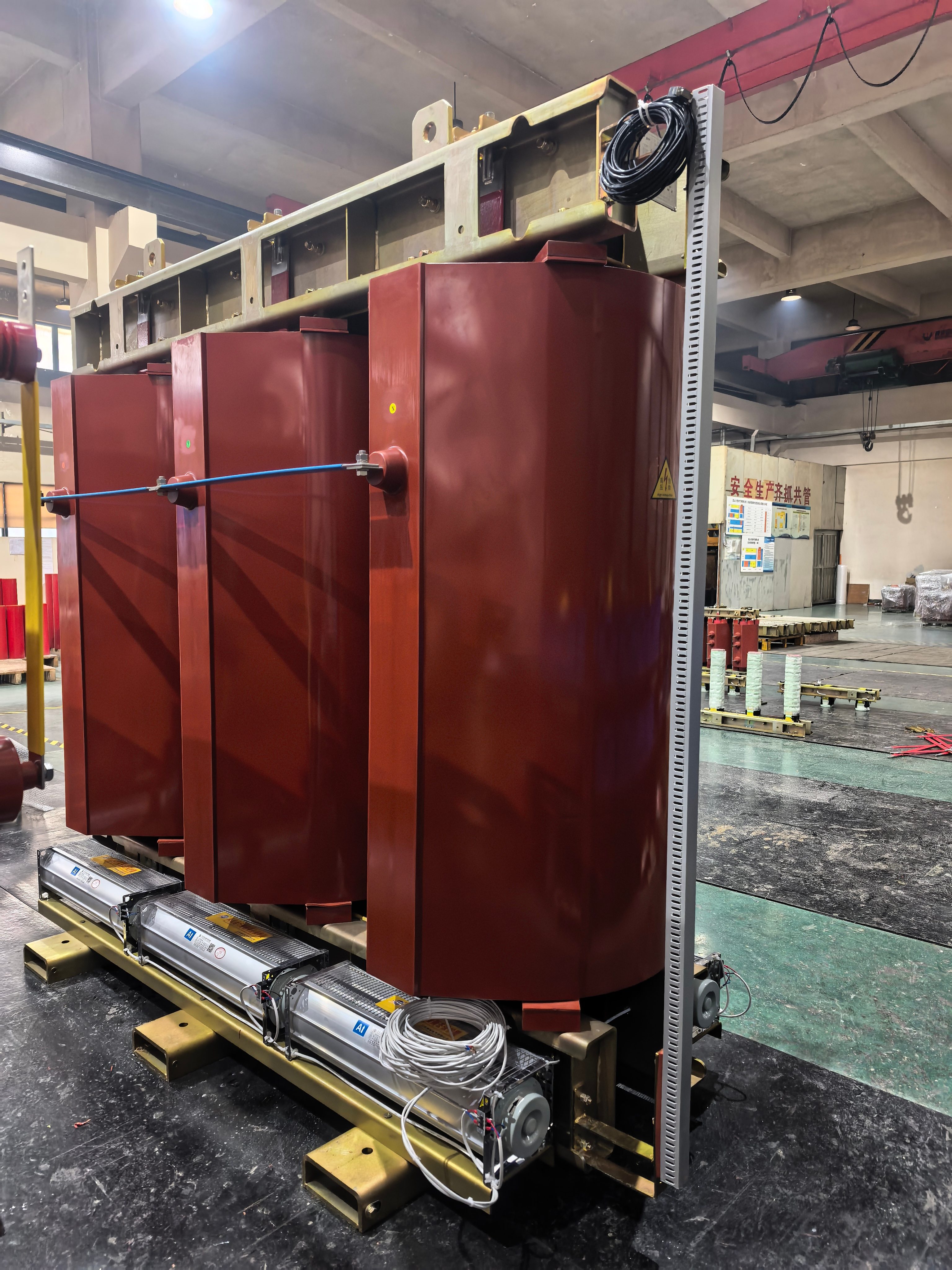

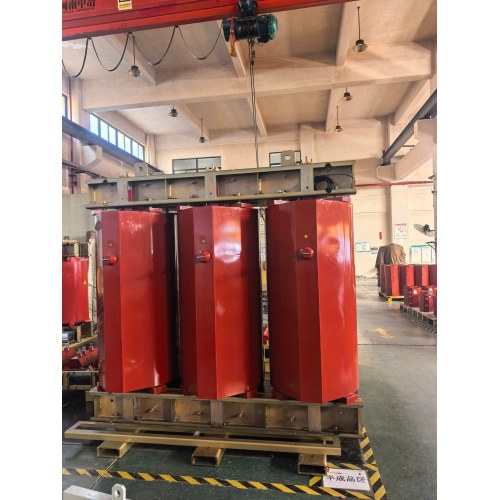

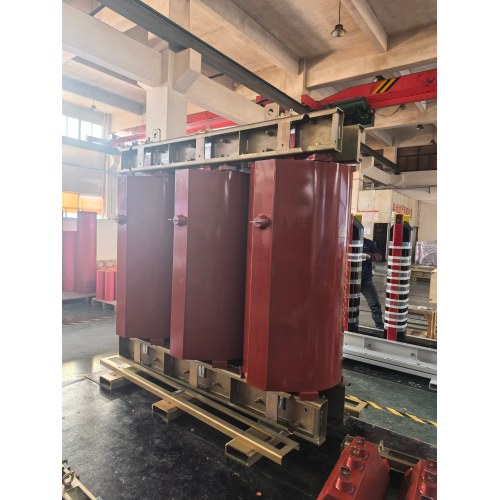

लीबे ड्राई-टाइप शंट रिएक्टर एपॉक्सी-इंसुलेटेड (बीकेएससी सीरीज) एक प्रीमियम पावर क्वालिटी रिएक्टर है जिसे मध्यम और उच्च-वोल्टेज ट्रांसमिशन नेटवर्क में वोल्टेज को स्थिर करने के लिए इंजीनियर किया गया है। लंबी अनलोडेड लाइनों पर अतिरिक्त कैपेसिटिव प्रतिक्रियाशील शक्ति को अवशोषित करके, यह ड्राई टाइप रिएक्टर प्रभावी रूप से फेरेंटी प्रभाव को कम करता है, क्षणिक ओवरवॉल्टेज को कम करता है, और जनरेटर में स्व-उत्तेजना अनुनाद को रोकता है। उपयोगिताओं और औद्योगिक सुविधाओं के लिए डिज़ाइन किया गया, यह तेल से भरी इकाइयों से जुड़े पर्यावरणीय और रखरखाव जोखिमों को समाप्त करते हुए बिजली प्रवाह को अनुकूलित करता है।

• रेटेड वोल्टेज: 3 केवी से 35 केवी
• रेटेड क्षमता: 30 kvar से 3000 kvar
• सिस्टम आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस)
• शीतलन विधि: आनन (वायु प्राकृतिक)
• घुमावदार सामग्री: उच्च शुद्धता वाला तांबा या एल्युमिनियम फ़ॉइल
• मुख्य सामग्री: उच्च ग्रेड सीआरजीओ सिलिकॉन स्टील
• एनकैप्सुलेशन: वैक्यूम-कास्ट एपॉक्सी राल
• मानक अनुपालन: आईईसी 60076-6, आईईईई सी57.21

1. उन्नत एपॉक्सी एनकैप्सुलेशन: कोर-कॉइल असेंबली को एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है, जो एक शून्य-मुक्त, ठोस संरचना बनाता है। यह बीकेएससी रिएक्टर को नमी, धूल और रासायनिक संक्षारण के प्रति अत्यधिक प्रतिरोधी बनाता है, जिससे कठोर वातावरण में विश्वसनीय संचालन सुनिश्चित होता है।
2. वोल्टेज वृद्धि शमन: विशेष रूप से लंबी ट्रांसमिशन लाइनों पर कैपेसिटिव चार्जिंग करंट को अवशोषित करने के लिए डिज़ाइन किया गया है। यह लाइन वोल्टेज को आपूर्ति वोल्टेज (फेरेंटी इफेक्ट) से अधिक होने से रोकता है, इन्सुलेशन सिस्टम की रक्षा करता है और क्षणिक ओवरवॉल्टेज को कम करता है।
3. अनुनाद निवारण: लंबी लाइनों से जुड़े जनरेटर में स्व-उत्तेजना घटना को प्रभावी ढंग से कम करता है, महंगी टरबाइन संपत्तियों को ओवरवॉल्टेज क्षति से बचाता है।
4. कम हानि और कम शोर: सटीक-कट सीआरजीओ सिलिकॉन स्टील का उपयोग करते हुए, कोर हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करता है, जिसके परिणामस्वरूप उच्च ऊर्जा दक्षता और इनडोर सबस्टेशनों के लिए उपयुक्त शांत संचालन होता है।
5. रखरखाव-मुक्त डिज़ाइन: तेल में डूबे रिएक्टरों के विपरीत, एपॉक्सी-इंसुलेटेड ड्राई-टाइप डिज़ाइन आग के खतरों और तेल रिसाव के जोखिमों को समाप्त करता है, जिसके लिए नियमित तेल परीक्षण या प्रतिस्थापन की आवश्यकता नहीं होती है।

1. सिस्टम मूल्यांकन: प्रकाश-भार स्थितियों के तहत वोल्टेज स्थिरीकरण के लिए आवश्यक प्रतिक्रियाशील बिजली मुआवजा (केवीएआर) निर्धारित करने के लिए लाइन के कैपेसिटिव चार्जिंग करंट की गणना करें।
2. माउंटिंग स्थान: वोल्टेज विनियमन प्रभावशीलता को अधिकतम करने के लिए रिएक्टर को ट्रांसमिशन लाइन के प्राप्त छोर पर या मुख्य ट्रांसफार्मर की तृतीयक वाइंडिंग पर स्थापित करें।
3. विद्युत कनेक्शन: रिएक्टर को बसबार के समानांतर (शंट) से कनेक्ट करें। इकाई सीकेएससी श्रृंखला रिएक्टरों के समान संरचनात्मक रूप साझा करती है, जो मौजूदा स्विचगियर लेआउट में निर्बाध एकीकरण की सुविधा प्रदान करती है।
4. ग्राउंडिंग: सुरक्षा सुनिश्चित करने और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए रिएक्टर कोर के लिए एक ठोस ग्राउंडिंग सिस्टम लागू करें।
5. कमीशनिंग: डिज़ाइन विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए सिस्टम को सक्रिय करने से पहले इन्सुलेशन प्रतिरोध और टर्न अनुपात परीक्षण करें।

• लंबी ट्रांसमिशन लाइनें: कम मांग की अवधि के दौरान वोल्टेज वृद्धि को प्रबंधित करने के लिए 100 किमी से अधिक की ओवरहेड लाइनों के लिए आवश्यक है।
• भूमिगत केबल नेटवर्क: शहरी वितरण प्रणालियों के लिए महत्वपूर्ण जहां भूमिगत केबल ओवरहेड लाइनों की तुलना में काफी अधिक कैपेसिटेंस प्रभाव प्रदर्शित करते हैं।
• नवीकरणीय ऊर्जा एकीकरण: 10kV-35kV ग्रिड से जुड़े बड़े पैमाने के सौर और पवन फार्मों के लिए सामान्य युग्मन (पीसीसी) के बिंदु पर वोल्टेज को स्थिर करना।
• औद्योगिक सबस्टेशन: लंबे आंतरिक फीडर या व्यापक केबल रन के कारण होने वाली ओवरवॉल्टेज स्थितियों से सुविधा उपकरणों की रक्षा करना।

• उन्नत ग्रिड विश्वसनीयता: सुरक्षित परिचालन सीमा के भीतर वोल्टेज को बनाए रखकर इन्सुलेशन टूटने और उपकरण विफलता को रोकता है।
• स्वामित्व की कुल लागत में कमी: रखरखाव-मुक्त ड्राई-टाइप डिज़ाइन तेल परीक्षण और प्रतिस्थापन लागत को समाप्त करता है, जिससे परिचालन खर्च काफी कम हो जाता है।
• बेहतर विद्युत गुणवत्ता: एक स्थिर वोल्टेज प्रोफ़ाइल सुनिश्चित करता है, जो संवेदनशील औद्योगिक मशीनरी और इलेक्ट्रॉनिक उपकरणों के प्रदर्शन के लिए महत्वपूर्ण है।
• पर्यावरण सुरक्षा: एपॉक्सी-एनकैप्सुलेटेड डिज़ाइन गैर-ज्वलनशील और खतरनाक तेलों से मुक्त है, जो इसे पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों के लिए आदर्श बनाता है।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
• सीई प्रमाणीकरण (कम वोल्टेज निर्देश)
• आईईसी 60076-6 (प्रतिक्रियाएं) का अनुपालन
• IEEE C57.21 का अनुपालन (ड्राई-टाइप रिएक्टरों के लिए मानक)

• विद्युत पैरामीटर: विशिष्ट ट्रांसमिशन लाइन विशेषताओं से मेल खाने के लिए क्षमता (केवीएआर) और वोल्टेज (केवी) का अनुकूलन।
• यांत्रिक विन्यास: पर्यावरणीय परिस्थितियों के अनुरूप इनडोर या आउटडोर बाड़ों (आईपी54 रेटेड) के विकल्प।
• कनेक्शन प्रकार: मौजूदा सबस्टेशन स्विचगियर के साथ सहजता से एकीकृत करने के लिए लचीला टर्मिनल कॉन्फ़िगरेशन।
• निगरानी: SCADA सिस्टम में वास्तविक समय थर्मल निगरानी के लिए तापमान सेंसर (PTC/PT100) का वैकल्पिक एकीकरण।

1. कोर फैब्रिकेशन: कोर हानि और शोर को कम करने के लिए उच्च ग्रेड सिलिकॉन स्टील को सटीकता के साथ काटा और ढेर किया जाता है।
2. वाइंडिंग: समान धारा वितरण और कम भटकन हानि सुनिश्चित करने के लिए कंडक्टरों को फ़ॉइल या तार तकनीक का उपयोग करके घाव किया जाता है।
3. वैक्यूम कास्टिंग: कोर-कॉइल असेंबली को शून्य-मुक्त, ठोस इन्सुलेशन संरचना बनाने के लिए एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है।
4. इलाज: इष्टतम यांत्रिक और ढांकता हुआ गुणों को प्राप्त करने के लिए इकाई एक नियंत्रित थर्मल चक्र से गुजरती है।
5. अंतिम परीक्षण: प्रत्येक इकाई को नियमित परीक्षणों के अधीन किया जाता है जिसमें टर्न अनुपात, डीसी प्रतिरोध, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज प्रतिरोध परीक्षण शामिल हैं।

"LEABE BKSC शंट रिएक्टरों ने हमारी 35kV ट्रांसमिशन लाइनों पर वोल्टेज स्थिरता में काफी सुधार किया है। एपॉक्सी इन्सुलेशन मजबूत है, और इकाइयों ने पहले दिन से ही विश्वसनीय प्रदर्शन किया है।"

"हमें अपने लंबे केबल फीडरों पर वोल्टेज वृद्धि के लिए एक समाधान की आवश्यकता थी। LEABE के ड्राई-टाइप रिएक्टरों ने प्रदर्शन और सुरक्षा का सही संतुलन प्रदान किया।"

Q1: शंट रिएक्टर का प्राथमिक कार्य क्या है?

ए: अतिरिक्त कैपेसिटिव प्रतिक्रियाशील शक्ति को अवशोषित करने के लिए एक शंट रिएक्टर लाइन के समानांतर जुड़ा हुआ है। यह लंबी अनलोडेड लाइनों पर वोल्टेज वृद्धि (फेरांति प्रभाव) को रोकता है और समग्र वोल्टेज वितरण में सुधार करता है।

Q2: तेल में डूबे हुए की तुलना में एपॉक्सी-इंसुलेटेड ड्राई-टाइप डिज़ाइन को क्यों प्राथमिकता दी जाती है?

उत्तर: ड्राई टाइप रिएक्टर तेल रिसाव और आग के खतरों के जोखिम को समाप्त करता है, न्यूनतम रखरखाव की आवश्यकता होती है, और अधिक पर्यावरण के अनुकूल है। यह इनडोर प्रतिष्ठानों या सख्त पर्यावरणीय नियमों वाले क्षेत्रों के लिए आदर्श है।

Q3: यह रिएक्टर जनरेटर में स्व-उत्तेजना को कैसे रोकता है?

ए: जब एक लंबी ट्रांसमिशन लाइन को अनलोड किया जाता है, तो इसकी कैपेसिटेंस जनरेटर को स्व-उत्तेजित करने का कारण बन सकती है, जिससे खतरनाक वोल्टेज स्पाइक्स हो सकते हैं। शंट रिएक्टर इस अतिरिक्त कैपेसिटिव ऊर्जा को अवशोषित करता है, प्रतिध्वनि को कम करता है और जनरेटर की सुरक्षा करता है।

Q4: क्या इस रिएक्टर का उपयोग ओवरहेड और भूमिगत दोनों लाइनों पर किया जा सकता है?

उत्तर: हां, बीकेएससी श्रृंखला दोनों पर अत्यधिक प्रभावी है। जबकि ओवरहेड लाइनों में कम कैपेसिटेंस होता है, भूमिगत केबलों में बहुत अधिक कैपेसिटेंस प्रभाव होता है, जिससे केबल नेटवर्क में वोल्टेज नियंत्रण के लिए रिएक्टर और भी महत्वपूर्ण हो जाता है।
