LEABE द्वारा पांच-कॉलम पावर ट्रांसफार्मर - औद्योगिक दक्षता के लिए इंजीनियर किया गया
उत्पाद अवलोकन

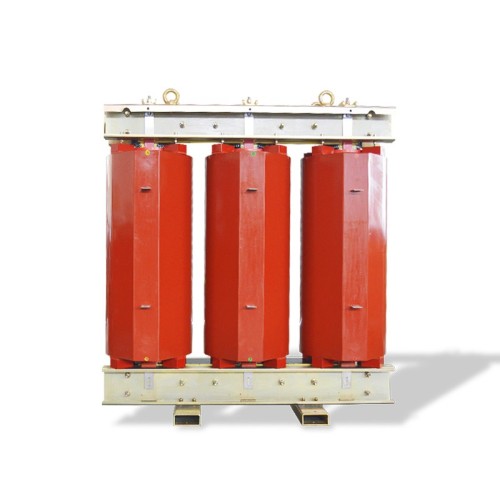

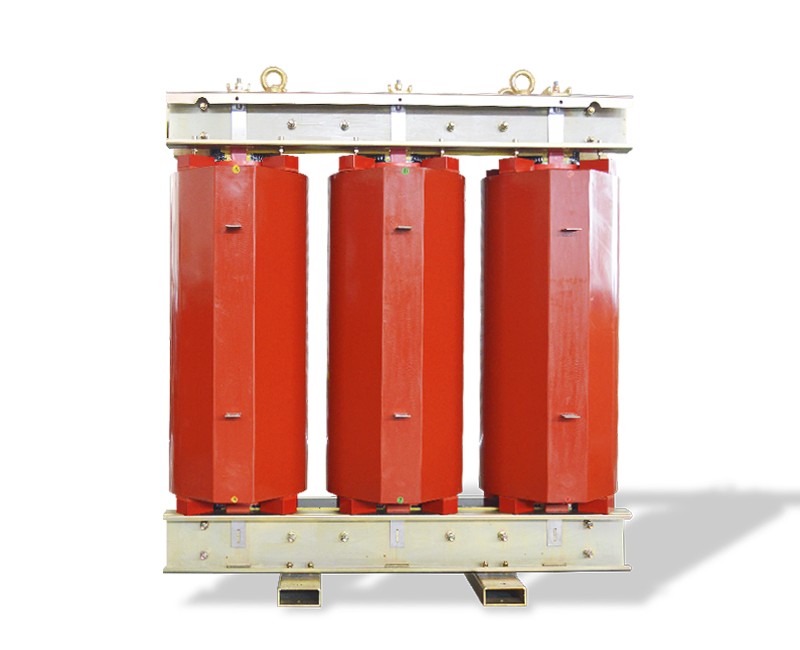

लीबे फाइव-कॉलम पावर ट्रांसफार्मर एक उच्च प्रदर्शन वाला औद्योगिक ट्रांसफार्मर है जिसे बिजली वितरण वातावरण की मांग के लिए डिज़ाइन किया गया है। 3 केवीए से 3150 केवीए तक की क्षमता के साथ, यह 3 केवी से 35 केवी तक उच्च-वोल्टेज इनपुट और 0.1 केवी से 10 केवी (आमतौर पर 0.4 केवी) तक कम-वोल्टेज आउटपुट का समर्थन करता है। यह ट्रांसफार्मर कम नो-लोड हानि, न्यूनतम शोर और बेहतर शॉर्ट-सर्किट प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है। एक विशेष एपॉक्सी रेजिन ट्रांसफार्मर और एससी ट्रांसफार्मर के रूप में, यह मानक और कस्टम औद्योगिक सेटअप दोनों के लिए विश्वसनीय बिजली रूपांतरण प्रदान करता है।
LEABE यह सुनिश्चित करने के लिए उन्नत इंजीनियरिंग को एकीकृत करता है कि प्रत्येक ऊर्जा-कुशल ट्रांसफार्मर पारंपरिक मॉडल से बेहतर प्रदर्शन करे:
अनुकूलित आयरन कोर: पांच-चरणीय प्रगतिशील लेमिनेशन के साथ 45° स्टेप्ड पूरी तरह से माइटर्ड संयुक्त संरचना। कोर इंटीग्रल क्योरिंग से गुजरता है और इसे इंसुलेटिंग रेज़िन से सील कर दिया जाता है, जिससे नो-लोड हानि, नो-लोड करंट और परिचालन शोर कम हो जाता है।
हाई-वोल्टेज कॉइल उत्कृष्टता: क्लास एफ इंसुलेटेड कंडक्टर और उन्नत इंसुलेटिंग सामग्री के साथ घाव। अक्षीय शीतलन नलिकाएं गर्मी अपव्यय को बढ़ाती हैं। मल्टी-स्टेज खंडित बेलनाकार वाइंडिंग मजबूत ओवरवॉल्टेज झेलने और अल्ट्रा-लो आंशिक डिस्चार्ज प्रदान करती है। वैक्यूम कास्टिंग शून्य आंतरिक वायु छिद्र सुनिश्चित करती है।
लो-वोल्टेज फ़ॉइल इनोवेशन: फ़ॉइल संरचना एम्पीयर-टर्न असंतुलन और अक्षीय हेलिक्स कोण को समाप्त करती है, प्रभावी ढंग से अक्षीय शॉर्ट-सर्किट बलों को हटाती है। वर्तमान घनत्व एचवी कॉइल लोड वितरण से मेल खाने के लिए अक्षीय दिशा के साथ स्वतंत्र रूप से समायोज्य है, कम वोल्टेज साइड अचानक शॉर्ट सर्किट के दौरान रेडियल बलों को कम करता है। सिरों को नमी और विदेशी पदार्थ के खिलाफ राल से सील कर दिया जाता है।
सुपीरियर थर्मल और मैकेनिकल प्रदर्शन: वर्तमान उछाल, तापमान भिन्नता और क्रैकिंग के लिए उत्कृष्ट प्रतिरोध।
पारंपरिक डीसी ट्रांसफार्मर या मानक ड्राई-टाइप इकाइयों की तुलना में, LEABE का पांच-स्तंभ डिज़ाइन बेहतर चुंबकीय प्रवाह वितरण और कंपन डंपिंग प्रदान करता है, जिसके परिणामस्वरूप लंबे समय तक सेवा जीवन और कम रखरखाव लागत होती है।
कैसे स्थापित करें और संचालित करें - चरण-दर-चरण
प्री-इंस्टॉलेशन जांच: सत्यापित करें कि ट्रांसफार्मर रेटिंग सिस्टम आवश्यकताओं (वोल्टेज, क्षमता, आवृत्ति) से मेल खाती है।
फाउंडेशन की तैयारी: शीतलन वायु प्रवाह के लिए पर्याप्त निकासी के साथ एक समतल, कंपन-मुक्त आधार सुनिश्चित करें।
पोजिशनिंग: उचित उठाने वाले बिंदुओं का उपयोग करके ट्रांसफार्मर को स्थानांतरित करें; निर्माता की सीमा से आगे झुकने से बचें।
विद्युत कनेक्शन: योजना के अनुसार एचवी और एलवी टर्मिनलों को कनेक्ट करें। सभी बोल्टों को निर्दिष्ट टॉर्क तक कसें।
ग्राउंडिंग: ट्रांसफार्मर टैंक और कोर को सुविधा ग्राउंडिंग सिस्टम से सुरक्षित रूप से कनेक्ट करें।
ऊर्जावान: असामान्य शोर, कंपन, या तापमान वृद्धि की निगरानी करते हुए, धीरे-धीरे बिजली लागू करें।
नियमित निरीक्षण: समय-समय पर ढीले कनेक्शन, धूल संचय और इन्सुलेशन अखंडता की जांच करें।
अनुप्रयोग परिदृश्य
विनिर्माण संयंत्र: भारी मशीनरी, सीएनसी केंद्र और स्वचालित उत्पादन लाइनें।
नवीकरणीय ऊर्जा प्रणालियाँ: एक स्टेप-अप या स्टेप-डाउन औद्योगिक ट्रांसफार्मर के रूप में सौर और पवन फार्मों के साथ एकीकरण।
वाणिज्यिक परिसर: शॉपिंग मॉल, अस्पतालों और डेटा केंद्रों के लिए विश्वसनीय वितरण।
बुनियादी ढांचा परियोजनाएं: सबवे स्टेशन, हवाई अड्डे और उपयोगिता सबस्टेशन।
विशिष्ट औद्योगिक उपयोग: इलेक्ट्रोलिसिस, गलाने और रासायनिक प्रसंस्करण जहां कम आंशिक निर्वहन और उच्च शॉर्ट-सर्किट ताकत महत्वपूर्ण है।
ग्राहकों के लिए लाभ
स्वामित्व की कम कुल लागत: कम नो-लोड हानि और उच्च दक्षता से ऊर्जा बिल में कटौती।
बढ़ी हुई विश्वसनीयता: मजबूत डिज़ाइन अनियोजित डाउनटाइम और मरम्मत लागत को कम करता है।
शांत संचालन: अनुकूलित कोर संरचना शोर-संवेदनशील वातावरण का अनुपालन सुनिश्चित करती है।
सुरक्षा आश्वासन: एपॉक्सी रेज़िन कास्टिंग और सीलबंद निर्माण नमी या धूल के कारण होने वाली आंतरिक खराबी को रोकते हैं।
कस्टम फ़िट: अनुरूप समाधान अतिरिक्त अनुकूलन उपकरण की आवश्यकता को समाप्त करते हैं।
प्रमाणपत्र और अनुपालन
LEABE ट्रांसफार्मर एक सख्त ISO 9001:2015 गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित होते हैं। हमारे उत्पाद IEC 60076, IEEE C57 सहित अंतर्राष्ट्रीय मानकों के अनुरूप हैं, और अनुरोध पर CE, UL, या अन्य प्रमाणपत्रों के साथ उपलब्ध हैं। प्रत्येक इकाई डिलीवरी से पहले नियमित परीक्षण (अनुपात, ध्रुवता, इन्सुलेशन प्रतिरोध, प्रेरित ओवरवॉल्टेज, अलग स्रोत वोल्टेज और आंशिक निर्वहन) से गुजरती है।
अनुकूलन विकल्प
हम समझते हैं कि प्रत्येक परियोजना अद्वितीय है। LEABE आपके पांच-कॉलम पावर ट्रांसफार्मर के लिए व्यापक अनुकूलन प्रदान करता है:
विद्युत पैरामीटर: कस्टम वोल्टेज अनुपात, टैपिंग रेंज और वेक्टर समूह।
संलग्नक और सुरक्षा: IP रेटिंग IP20 से IP54 तक, स्टेनलेस स्टील या पेंटेड कैबिनेट, पहियों के साथ या बिना पहियों के।
शीतलन और नियंत्रण: तापमान नियंत्रकों, पंखे, या मजबूर-वायु प्रणालियों को जोड़ना।
विशेष आवश्यकताएँ: गैर-रेखीय भार, कम तापमान स्टार्ट-अप, या समुद्री-ड्यूटी कोटिंग्स के लिए के-फैक्टर रेटेड।
उत्पादन प्रक्रिया
सामग्री निरीक्षण: अनुपालन के लिए सभी सिलिकॉन स्टील, तांबा और इन्सुलेट सामग्री का परीक्षण किया जाता है।
कोर कटिंग और स्टैकिंग: सटीक कतरनी के साथ पांच-चरण प्रगतिशील लेमिनेशन इष्टतम संयुक्त गुणवत्ता सुनिश्चित करता है।
कॉइल वाइंडिंग: एचवी कॉइल्स को क्लास एफ कंडक्टर के साथ लपेटा जाता है; एलवी कॉइल उच्च शुद्धता वाले तांबे की पन्नी का उपयोग करते हैं।
वैक्यूम कास्टिंग: शून्य सरंध्रता के लिए पूर्व-क्रमादेशित इलाज वक्र का पालन करते हुए, एचवी कॉइल्स को वैक्यूम के तहत सांचों में डाला जाता है।
असेंबली और क्योरिंग: कोर और कॉइल को इकट्ठा किया जाता है, फिर कोर की सतह को इंसुलेटिंग रेज़िन से सील कर दिया जाता है।
परीक्षण: व्यापक दिनचर्या और प्रकार के परीक्षण हमारी इन-हाउस प्रयोगशाला में किए जाते हैं।
पैकेजिंग: नमी-रोधी उपचार के साथ निर्यात-मानक लकड़ी के बक्से सुरक्षित वैश्विक वितरण सुनिश्चित करते हैं।
ग्राहक प्रशंसापत्र
"LEABE का पांच कॉलम वाला ट्रांसफार्मर हमारे ऑटोमोटिव प्लांट में तीन साल से अधिक समय से बिना किसी परेशानी के चल रहा है। ऊर्जा की बचत वास्तविक है, और शोर का स्तर उल्लेखनीय रूप से कम है।"
"हमें सौर फार्म सबस्टेशन के लिए एक कस्टम 2500 केवीए इकाई की आवश्यकता थी। LEABE ने पूर्ण IEC परीक्षण रिपोर्ट के साथ समय पर डिलीवरी की। अत्यधिक अनुशंसित।"
अक्सर पूछे जाने वाले प्रश्न - अक्सर पूछे जाने वाले प्रश्न
लीब फाइव-कॉलम पावर ट्रांसफार्मर के लिए सामान्य लीड टाइम क्या है?
मानक मॉडल: 4-6 सप्ताह। अनुकूलित इकाइयाँ: विशिष्टताओं और प्रमाणन आवश्यकताओं के आधार पर 6-10 सप्ताह।
क्या इस ट्रांसफार्मर का उपयोग बाहर किया जा सकता है?
हां, जब उपयुक्त आईपी-रेटेड संलग्नक (उदाहरण के लिए, आईपी54) से सुसज्जित किया जाता है, तो यह कठोर वातावरण में भी बाहरी स्थापना के लिए उपयुक्त है।
एपॉक्सी रेजिन ट्रांसफार्मर के लिए क्या रखरखाव आवश्यक है?
न्यूनतम. समय-समय पर दृश्य निरीक्षण, धूल की सफाई और विद्युत कनेक्शन की जाँच पर्याप्त है। किसी तेल के नमूने या प्रतिस्थापन की आवश्यकता नहीं है।
पाँच-स्तंभ डिज़ाइन मानक तीन-स्तंभ ट्रांसफार्मर से किस प्रकार भिन्न है?
पांच-स्तंभ संरचना शून्य-अनुक्रम फ्लक्स के लिए एक छोटा चुंबकीय पथ प्रदान करती है, कोर हानि को कम करती है और असंतुलित भार या डीसी पूर्वाग्रह स्थितियों के तहत प्रदर्शन में सुधार करती है।
क्या डीसी ट्रांसफार्मर संस्करण उपलब्ध है?
LEABE रेक्टिफायर और इन्वर्टर अनुप्रयोगों के लिए विशेष डीसी ट्रांसफार्मर समाधान प्रदान करता है। कृपया अपने प्रोजेक्ट मापदंडों के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।
