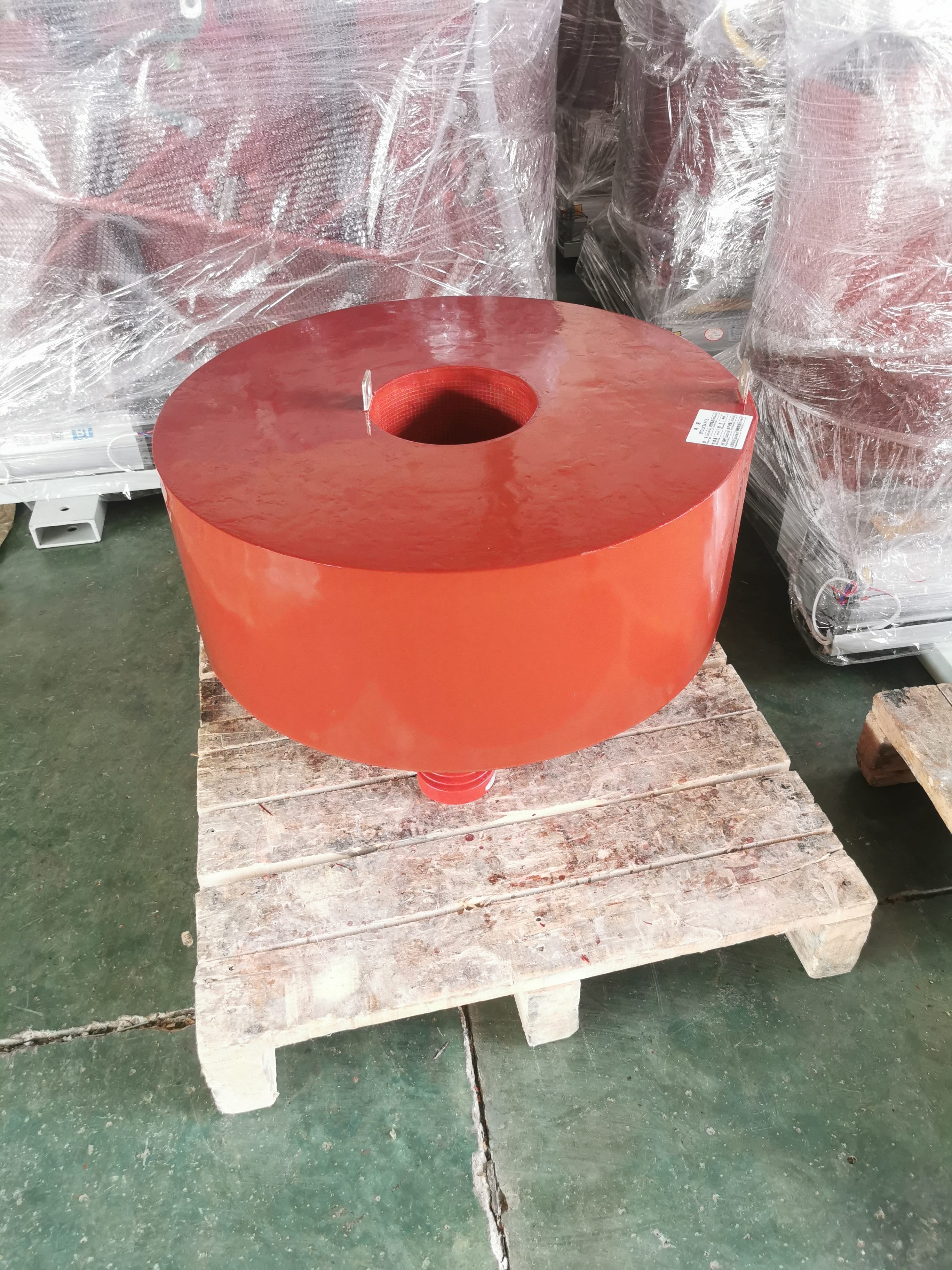

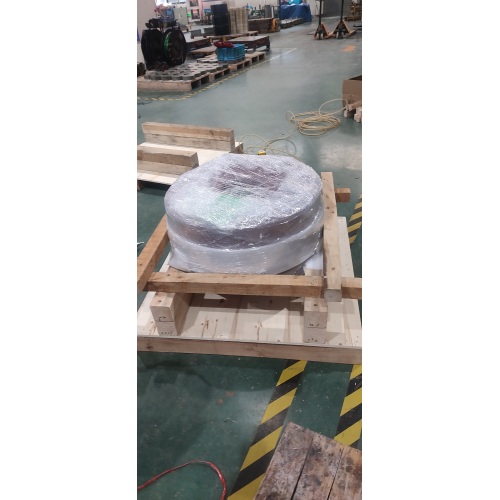

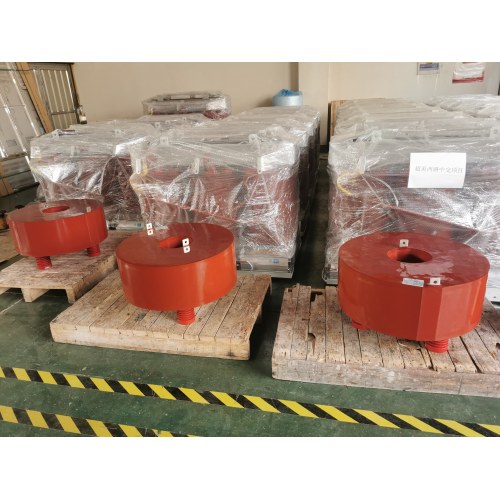

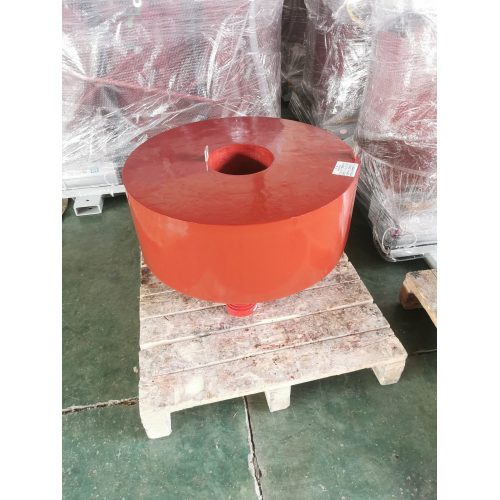

हार्मोनिक फिल्टर ड्राई एयर कोर रिएक्टर

लीबे हार्मोनिक फ़िल्टर ड्राई एयर कोर रिएक्टर

उच्च-प्रदर्शन विद्युत गुणवत्ता समाधान

तकनीकी निर्देश

• रेटेड क्षमता: 3 kvar ~ 5000 kvar
• रेटेड वोल्टेज: 0.4 केवी ~ 35 केवी
• इन्सुलेशन प्रणाली: एफ-क्लास / एच-क्लास (वैकल्पिक)
• घुमावदार सामग्री: उच्च शुद्धता वाले तांबे या एल्यूमीनियम कंडक्टर
• कोर संरचना: बहु-परत समानांतर डिजाइन के साथ गैर-चुंबकीय वायु कोर
• एनकैप्सुलेशन: क्षार मुक्त फाइबरग्लास सुदृढीकरण के साथ एपॉक्सी राल
• शीतलन विधि: अक्षीय वेंटिलेशन नलिकाओं के साथ प्राकृतिक संवहन
• सतह संरक्षण: यूवी-प्रतिरोधी आउटडोर कोटिंग
• कनेक्शन विधि: आर्गन आर्क वेल्डेड टर्मिनल (कोई यांत्रिक फास्टनरों नहीं)

उत्पाद सुविधाएँ एवं लाभ

लीबे हार्मोनिक फ़िल्टर ड्राई एयर कोर रिएक्टर बेहतर प्रदर्शन देने के लिए उन्नत विद्युत चुम्बकीय डिजाइन और सटीक विनिर्माण को शामिल करता है:

1. शून्य चुंबकीय संतृप्ति: एयर कोर डिज़ाइन सभी मौजूदा स्तरों पर निरंतर प्रतिक्रिया सुनिश्चित करता है, हार्मोनिक प्रवर्धन को रोकता है और ग्रिड गड़बड़ी के दौरान रैखिक प्रदर्शन को बनाए रखता है।
2. सुपीरियर थर्मल प्रबंधन: एपॉक्सी ग्लास पुल रॉड्स कॉइल पैकेजों के बीच अनुकूलित अक्षीय वेंटिलेशन नलिकाएं बनाती हैं, जो हॉट स्पॉट के बिना कुशल गर्मी लंपटता और समान तापमान वितरण को सक्षम करती हैं।
3. उन्नत ढांकता हुआ ताकत: पॉलिएस्टर फिल्म इंटर-टर्न इन्सुलेशन के साथ बहु-परत समानांतर घुमावदार संरचना रेडियल विद्युत तनाव को कम करती है और हार्मोनिक स्थितियों के तहत एड़ी वर्तमान नुकसान को कम करती है।
4. मजबूत यांत्रिक निर्माण: आर्गन आर्क वेल्डेड कनेक्शन वर्तमान पथों में यांत्रिक फास्टनरों को खत्म करते हैं, जबकि एपॉक्सी एनकैप्सुलेशन शॉर्ट-सर्किट विद्युत चुम्बकीय बलों के लिए असाधारण प्रतिरोध प्रदान करता है।
5. मौसम प्रतिरोधी डिजाइन: यूवी प्रतिरोधी सतह कोटिंग बिना किसी गिरावट के कठोर जलवायु परिस्थितियों में विश्वसनीय आउटडोर संचालन को सक्षम बनाती है।

इंस्टालेशन गाइड: कैसे उपयोग करें

अपने LEABE ग्रिड-साइड रिएक्टर का इष्टतम प्रदर्शन सुनिश्चित करने के लिए इन चरणों का पालन करें:

1. साइट की तैयारी: हस्तक्षेप और भंवर धारा हानियों को रोकने के लिए 1.5 मीटर के दायरे में लौहचुंबकीय सामग्री से मुक्त एक स्थापना स्थान का चयन करें।
2. फाउंडेशन माउंटिंग: उचित हार्डवेयर और टॉर्क विनिर्देशों का उपयोग करके स्टार-आकार वाले ब्रैकेट को गैर-चुंबकीय नींव पर सुरक्षित करें।
3. विद्युत कनेक्शन: चरण टर्मिनलों को कैपेसिटर बैंकों या ग्रिड लाइनों के साथ श्रृंखला में कनेक्ट करें, यह सुनिश्चित करते हुए कि सभी वेल्डेड कनेक्शन साफ ​​और उचित रूप से टॉर्क किए गए हैं।
4. प्री-कमीशनिंग जांच: उचित मंजूरी सत्यापित करें, मलबे की रिएक्टर सतह को साफ करें, और पुष्टि करें कि वेंटिलेशन नलिकाएं ऊर्जावान होने से पहले अबाधित हैं।
5. प्रदर्शन सत्यापन: उचित फ़िल्टर ट्यूनिंग की पुष्टि करने के लिए प्रारंभिक ऑपरेशन के दौरान सिस्टम हार्मोनिक्स और तापमान वृद्धि की निगरानी करें।

अनुप्रयोग परिदृश्य

लीबे ड्राई टाइप एयर कोर रिएक्टर व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में तैनात किया गया है:

• औद्योगिक विद्युत प्रणालियाँ: परिवर्तनीय आवृत्ति ड्राइव और रेक्टिफायर के साथ विनिर्माण सुविधाओं में ट्रांसफार्मर और स्विचगियर की सुरक्षा करना।
• नवीकरणीय ऊर्जा एकीकरण: ग्रिड कनेक्शन बिंदुओं पर सौर इनवर्टर और पवन टरबाइन कन्वर्टर्स से हार्मोनिक्स को फ़िल्टर करना।
• पावर फैक्टर सुधार: विद्युत वितरण प्रणालियों में हार्मोनिक फ़िल्टरिंग प्रदान करते हुए कैपेसिटर बैंक इनरश धाराओं को सीमित करना।
• उपयोगिता सबस्टेशन: बिजली की गुणवत्ता बढ़ाना और ट्रांसमिशन और वितरण नेटवर्क में दोष धाराओं को सीमित करना।
• भारी औद्योगिक अनुप्रयोग: आर्क भट्टियों, रोलिंग मिलों और बड़े मोटर ड्राइव से हार्मोनिक्स का प्रबंधन।

ग्राहकों के लिए लाभ

• कम परिचालन लागत: ड्राई-टाइप डिज़ाइन तेल रखरखाव आवश्यकताओं और आग के जोखिमों को समाप्त करता है, बीमा और रखरखाव खर्च को कम करता है।
• उन्नत उपकरण सुरक्षा: सुपीरियर हार्मोनिक फ़िल्टरिंग थर्मल तनाव और ढांकता हुआ गिरावट को कम करके कैपेसिटर और ट्रांसफार्मर जीवन को बढ़ाता है।
• बेहतर बिजली गुणवत्ता: लगातार प्रतिक्रिया और प्रभावी हार्मोनिक शमन आईईईई 519 मानकों को पूरा करने और उपयोगिता दंड शुल्क से बचने में मदद करता है।
• विश्वसनीय दीर्घकालिक प्रदर्शन: मजबूत निर्माण और मौसम प्रतिरोधी कोटिंग दशकों के रखरखाव-मुक्त संचालन को सुनिश्चित करती है।
• स्थान अनुकूलन: उच्च शक्ति घनत्व के साथ कॉम्पैक्ट डिजाइन अंतरिक्ष-बाधित विद्युत कमरों में स्थापना लचीलेपन को अधिकतम करता है।

प्रमाणपत्र और अनुपालन

LEABE एयर कोर रिएक्टर उत्पादों के निर्माण में उच्चतम गुणवत्ता मानकों को बनाए रखता है। हमारे रिएक्टरों को रिएक्टरों के लिए IEC 60076-6 और ड्राई-टाइप एयर कोर रिएक्टरों के लिए IEEE C57.16 सहित अंतरराष्ट्रीय मानकों के अनुसार डिजाइन और परीक्षण किया गया है। हम ISO 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणालियों के तहत काम करते हैं, जो लगातार उत्पाद उत्कृष्टता और वैश्विक सुरक्षा आवश्यकताओं का अनुपालन सुनिश्चित करते हैं।

अनुकूलन विकल्प

LEABE विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन सेवाएँ प्रदान करता है:

• विद्युत पैरामीटर: विशिष्ट फ़िल्टर अनुप्रयोगों के लिए कस्टम इंडक्शन मान, वोल्टेज रेटिंग और हार्मोनिक ट्यूनिंग आवृत्तियाँ।
• यांत्रिक विन्यास: लचीले टर्मिनल ओरिएंटेशन, माउंटिंग व्यवस्था और स्थान अनुकूलन के लिए संलग्नक विकल्प।
• पर्यावरणीय अनुकूलन: नमक-स्प्रे, रासायनिक जोखिम, या अत्यधिक तापमान वाले वातावरण के लिए उन्नत सुरक्षात्मक कोटिंग्स।
• विशिष्ट डिज़ाइन: बहु-चरण कॉन्फ़िगरेशन, स्प्लिट-कॉइल डिज़ाइन, और निगरानी प्रणालियों के साथ एकीकरण।

उत्पादन प्रक्रिया

हमारी कठोर विनिर्माण प्रक्रिया असाधारण गुणवत्ता और विश्वसनीयता सुनिश्चित करती है:

1. परिशुद्धता वाइंडिंग: नियंत्रित तनाव के साथ स्वचालित बहु-परत समानांतर वाइंडिंग एक समान विद्युत तनाव वितरण सुनिश्चित करती है।
2. वैक्यूम संसेचन: हवा की जेब को खत्म करने और पूर्ण ढांकता हुआ प्रवेश सुनिश्चित करने के लिए कॉइल्स को उच्च ग्रेड एपॉक्सी राल के साथ वैक्यूम दबाव संसेचन से गुजरना पड़ता है।
3. इलाज प्रक्रिया: नियंत्रित तापमान इलाज एपॉक्सी एनकैप्सुलेशन को ठोस बनाता है, जिससे बेहतर यांत्रिक शक्ति के साथ एक अखंड संरचना बनती है।
4. गुणवत्ता परीक्षण: प्रत्येक रिएक्टर व्यापक परीक्षण से गुजरता है जिसमें प्रेरकत्व माप, इन्सुलेशन प्रतिरोध, उच्च-वोल्टेज प्रतिरोध और थर्मल प्रदर्शन सत्यापन शामिल है।

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

प्रश्न: हार्मोनिक फ़िल्टरिंग के लिए आयरन कोर रिएक्टरों की तुलना में एयर कोर रिएक्टरों के क्या फायदे हैं?
ए: एयर कोर रिएक्टर डिज़ाइन चुंबकीय संतृप्ति के बिना बेहतर रैखिकता प्रदान करते हैं, जो अलग-अलग लोड स्थितियों के तहत भी लगातार फ़िल्टरिंग प्रदर्शन सुनिश्चित करते हैं। वे लोहे के कोर से जुड़े कोर नुकसान और गुंजन शोर को भी खत्म करते हैं।

प्रश्न: क्या लीबे हार्मोनिक फिल्टर रिएक्टरों को बाहर स्थापित किया जा सकता है?
उत्तर: हां, हमारे रिएक्टरों में यूवी-प्रतिरोधी कोटिंग और मौसम-प्रूफ एपॉक्सी एनकैप्सुलेशन की सुविधा है, जो उन्हें प्रदर्शन में गिरावट के बिना दीर्घकालिक आउटडोर स्थापना के लिए उपयुक्त बनाती है।

प्रश्न: मैं अपने हार्मोनिक फ़िल्टर के लिए उपयुक्त ट्यूनिंग आवृत्ति का चयन कैसे करूँ?
उत्तर: ट्यूनिंग आपके सिस्टम में प्रमुख हार्मोनिक्स पर निर्भर करती है। हमारी इंजीनियरिंग टीम विशिष्ट हार्मोनिक ऑर्डर (आमतौर पर तीसरे, पांचवें या सातवें हार्मोनिक्स) को लक्षित करने के लिए इष्टतम रिएक्टर विनिर्देशों की सिफारिश करने के लिए आपके बिजली गुणवत्ता डेटा का विश्लेषण कर सकती है।

प्रश्न: ड्राई-टाइप एयर कोर रिएक्टरों के लिए किस रखरखाव की आवश्यकता है?
उत्तर: लीबे रिएक्टरों को न्यूनतम रखरखाव की आवश्यकता होती है। संदूषण के लिए समय-समय पर दृश्य निरीक्षण और कनेक्शन की जकड़न का सत्यापन आम तौर पर पर्याप्त होता है। एपॉक्सी एनकैप्सुलेशन तेल परीक्षण या प्रतिस्थापन की आवश्यकता को समाप्त कर देता है।

प्रश्न: मल्टी-लेयर समानांतर वाइंडिंग डिज़ाइन प्रदर्शन को कैसे लाभ पहुंचाता है?
ए: यह डिज़ाइन कॉइल में शून्य रेडियल विद्युत तनाव और समान वोल्टेज वितरण सुनिश्चित करता है, एड़ी वर्तमान हानि को कम करता है और हार्मोनिक-समृद्ध ऑपरेटिंग स्थितियों के तहत थर्मल प्रदर्शन में सुधार करता है।
