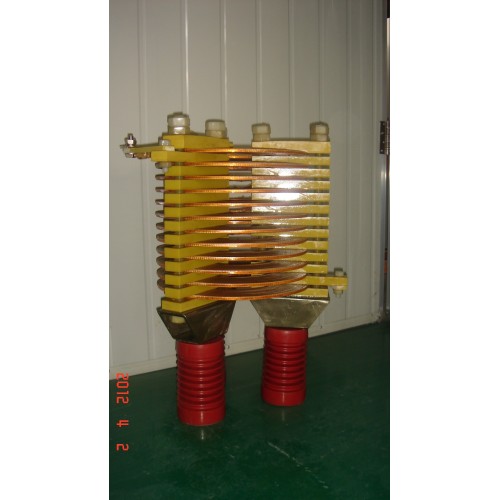

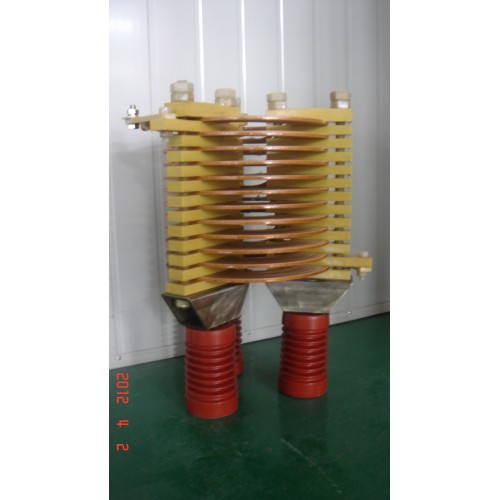

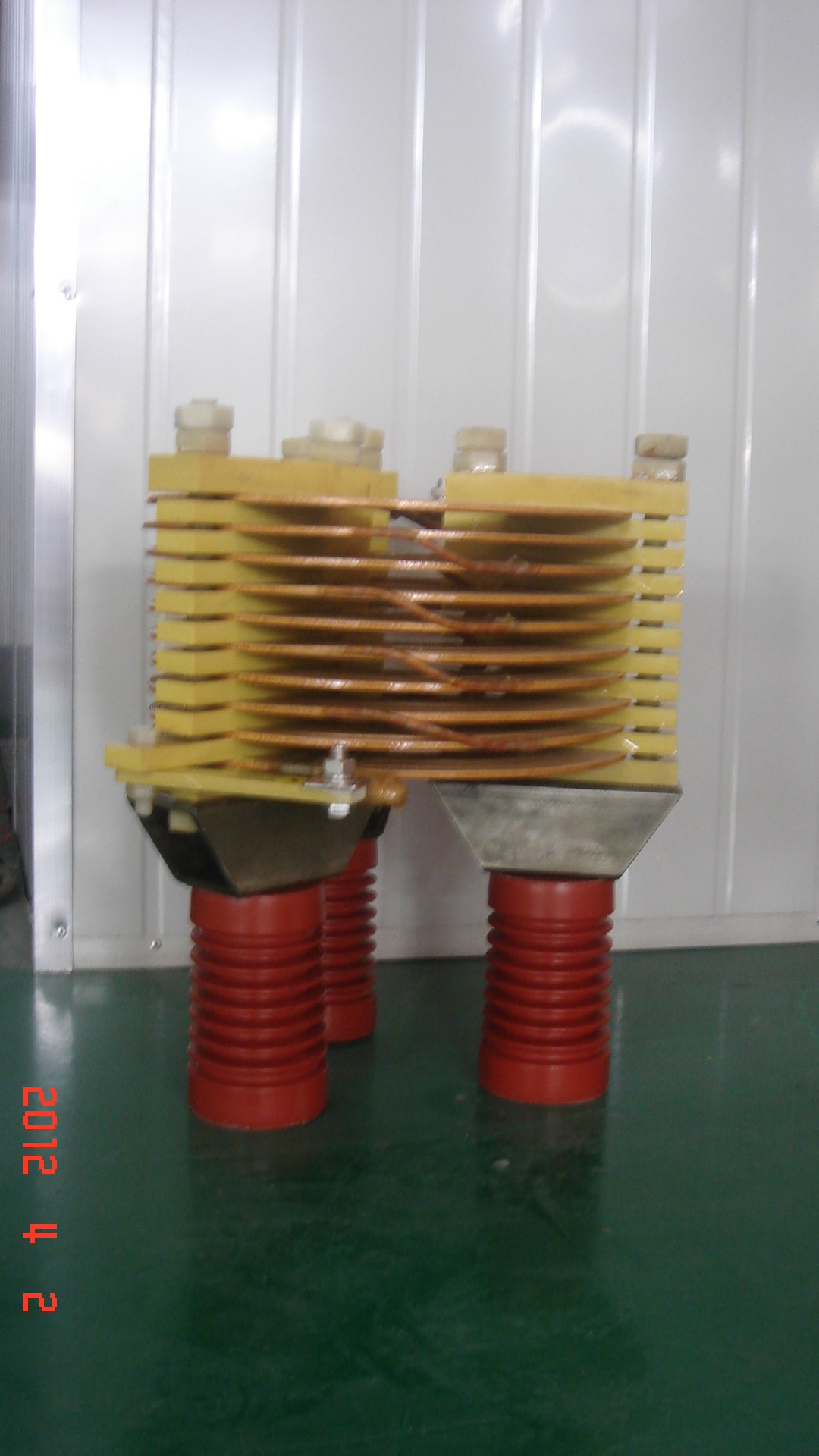

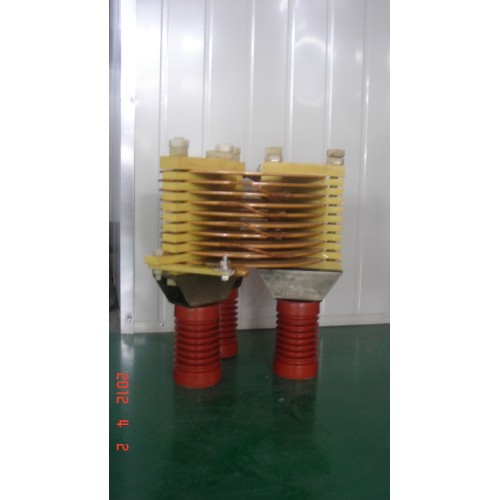

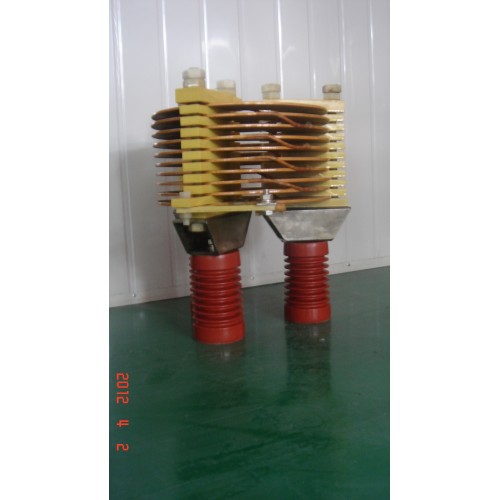

शंट ड्राई एयर कोर रिएक्टर

लीबे शंट ड्राई एयर कोर रिएक्टर

पावर फैक्टर सुधार के लिए स्थिर प्रतिक्रिया

तकनीकी निर्देश

• रेटेड क्षमता: 3 kvar ~ 5000 kvar
• रेटेड वोल्टेज: 0.4 केवी ~ 35 केवी
• इन्सुलेशन क्लास: एफ-क्लास / एच-क्लास (वैकल्पिक)
• घुमावदार सामग्री: उच्च शुद्धता वाले तांबे या एल्यूमीनियम कंडक्टर
• संरचना: बहु-परत समानांतर, गैर-चुंबकीय वायु कोर
• एनकैप्सुलेशन: क्षार मुक्त फाइबरग्लास सुदृढीकरण के साथ एपॉक्सी राल
• शीतलन विधि: अक्षीय वेंटिलेशन नलिकाओं के साथ प्राकृतिक संवहन
• कनेक्शन प्रकार: आर्गन आर्क वेल्डेड टर्मिनल (कोई फास्टनर नहीं)
• सतह संरक्षण: यूवी-प्रतिरोधी आउटडोर कोटिंग

उत्पाद सुविधाएँ एवं लाभ

लीबे शंट ड्राई एयर कोर रिएक्टर को अधिकतम अपटाइम और दक्षता के लिए इंजीनियर किया गया है। हमारा डिज़ाइन दर्शन मानक बाज़ार पेशकशों से बेहतर प्रदर्शन करने के लिए रैखिकता, थर्मल प्रबंधन और संरचनात्मक अखंडता को प्राथमिकता देता है।

1. वास्तविक रैखिक प्रदर्शन: एयर कोर डिज़ाइन शून्य चुंबकीय संतृप्ति सुनिश्चित करता है। इसका मतलब यह है कि दोष धाराओं की परवाह किए बिना प्रतिक्रिया स्थिर रहती है, पूर्वानुमानित फ़िल्टरिंग प्रदान करती है और संवेदनशील ग्रिड उपकरणों की सुरक्षा करती है।
2. अनुकूलित थर्मल डिज़ाइन: अक्षीय वेंटिलेशन नलिकाएं बनाने के लिए एपॉक्सी ग्लास पुल रॉड्स का उपयोग करके, रिएक्टर कुशल गर्मी अपव्यय सुनिश्चित करता है। यह गर्म स्थानों को रोकता है और कम परिचालन तापमान बनाए रखता है, जिससे इन्सुलेशन प्रणाली की सेवा जीवन बढ़ जाता है।
3. सुपीरियर डाइइलेक्ट्रिक इंटीग्रिटी: मल्टी-लेयर समानांतर घुमावदार संरचना शून्य रेडियल विद्युत तनाव सुनिश्चित करती है। उच्च गुणवत्ता वाली पॉलिएस्टर फिल्म इंटर-टर्न इन्सुलेशन के साथ मिलकर, यह हार्मोनिक-समृद्ध परिस्थितियों में एड़ी वर्तमान नुकसान को काफी कम कर देता है।
4. मजबूत यांत्रिक निर्माण: कॉइल्स को ट्विस्ट-फ्री फाइबरग्लास और एपॉक्सी राल से सुसज्जित किया गया है। आर्गन आर्क वेल्डेड लीड यांत्रिक फास्टनरों की आवश्यकता को समाप्त करते हैं, जिससे यह सुनिश्चित होता है कि रिएक्टर बिना किसी विफलता के अत्यधिक शॉर्ट-सर्किट विद्युत चुम्बकीय बलों का सामना कर सकता है।
5. मौसम-प्रतिरोधी: यूवी-प्रतिरोधी पेंट के साथ तैयार, यह ग्रिड-साइड रिएक्टर पर्यावरणीय क्षरण का प्रतिरोध करते हुए, दीर्घकालिक आउटडोर संचालन के लिए बनाया गया है।

इंस्टालेशन गाइड: कैसे उपयोग करें

आपके LEABE रिएक्टर की सुरक्षा और प्रदर्शन के लिए सही स्थापना महत्वपूर्ण है:

1. साइट चयन: सुनिश्चित करें कि हस्तक्षेप और एड़ी करंट हीटिंग को रोकने के लिए इंस्टॉलेशन साइट 1.5 मीटर के दायरे में लौहचुंबकीय सामग्री (स्टील, लोहा) से मुक्त है।
2. माउंटिंग: तारे के आकार के ब्रैकेट को गैर-चुंबकीय नींव (कंक्रीट या मिश्रित) से सुरक्षित करें। सुनिश्चित करें कि संरचनात्मक तनाव वितरण बनाए रखने के लिए इकाई समतल है।
3. वायरिंग: रिएक्टर को कैपेसिटर बैंक के साथ श्रृंखला में कनेक्ट करें। सत्यापित करें कि सभी आर्गन आर्क वेल्डेड टर्मिनल साफ और ऑक्सीकरण से मुक्त हैं।
4. क्लीयरेंस जांच: सुनिश्चित करें कि प्राकृतिक वायु शीतलन की अनुमति देने के लिए अक्षीय वेंटिलेशन नलिकाएं अबाधित हैं।
5. कमीशनिंग: सिस्टम को सक्रिय करें और शुरुआती 24 घंटे की रन-इन अवधि के दौरान किसी भी असामान्य तापमान वृद्धि या कंपन की निगरानी करें।

अनुप्रयोग परिदृश्य

LEABE एयर कोर रिएक्टर इकाइयाँ बहुमुखी हैं और बिजली की गुणवत्ता बनाए रखने के लिए आवश्यक हैं:

• शंट कैपेसिटर बैंक: प्रवाह धाराओं को सीमित करना और कैपेसिटर को स्विचिंग सर्ज से बचाना।
• हार्मोनिक फ़िल्टर सर्किट: परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) के साथ औद्योगिक संयंत्रों में तीसरे, पांचवें और सातवें क्रम के हार्मोनिक्स को दबाना।
• उपयोगिता सबस्टेशन: वोल्टेज समर्थन और फॉल्ट करंट सीमा के लिए ग्रिड-साइड रिएक्टर के रूप में उपयोग किया जाता है।
• नवीकरणीय ऊर्जा प्रणालियाँ: प्रतिक्रियाशील शक्ति और हार्मोनिक्स का प्रबंधन करके सौर और पवन ऊर्जा को ग्रिड में एकीकृत करना।
• भारी औद्योगिक भार: आर्क भट्टियों और बड़े मोटर ड्राइव के लिए बिजली की आपूर्ति को स्थिर करना।

ग्राहकों के लिए लाभ

• विस्तारित उपकरण जीवन: प्रवाह धाराओं को सीमित करके और हार्मोनिक्स को फ़िल्टर करके, रिएक्टर महंगे कैपेसिटर और ट्रांसफार्मर को समय से पहले विफलता से बचाता है।
• कम रखरखाव: ड्राई-टाइप, एपॉक्सी-एनकैप्सुलेटेड डिज़ाइन तेल रिसाव के जोखिम को समाप्त करता है और आग के खतरों को कम करता है, बीमा और रखरखाव की लागत को कम करता है।
• बेहतर ग्रिड अनुपालन: उपयोगिता दंड शुल्क से बचते हुए, हार्मोनिक विरूपण के लिए आईईईई 519 मानकों को पूरा करने में सुविधाओं को मदद करता है।
• उच्च विश्वसनीयता: आर्गन आर्क वेल्डिंग और मजबूत एनकैप्सुलेशन सुनिश्चित करता है कि रिएक्टर कठोर विद्युत और पर्यावरणीय परिस्थितियों में चालू रहे।

प्रमाणपत्र और अनुपालन

LEABE ऐसे उत्पाद वितरित करने के लिए प्रतिबद्ध है जो वैश्विक सुरक्षा और गुणवत्ता मानकों को पूरा करते हैं। हमारा शंट ड्राई एयर कोर रिएक्टर IEC 60076-6 और IEEE C57.16 मानकों के अनुपालन में डिज़ाइन और निर्मित किया गया है। हमारी उत्पादन सुविधाएं ISO 9001:2015 प्रमाणित हैं, जो कच्चे माल की सोर्सिंग से लेकर अंतिम परीक्षण तक कठोर गुणवत्ता नियंत्रण सुनिश्चित करती हैं।

अनुकूलन विकल्प

हम विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए पेशेवर अनुकूलन प्रदान करते हैं:

• विद्युत पैरामीटर्स: कस्टम इंडक्शन मान, वोल्टेज रेटिंग और ट्यूनिंग फ़्रीक्वेंसी (पी-फैक्टर)।
• मैकेनिकल डिज़ाइन: बहु-चरण असेंबली के लिए अनुकूलित टर्मिनल स्थिति, माउंटिंग कॉन्फ़िगरेशन और स्टैकिंग विकल्प।
• पर्यावरण संरक्षण: उच्च आर्द्रता, नमक-कोहरे या उच्च ऊंचाई वाले वातावरण के लिए उन्नत कोटिंग्स।

उत्पादन प्रक्रिया

गुणवत्ता हमारे विनिर्माण कार्यप्रवाह में अंतर्निहित है:

1. परिशुद्धता वाइंडिंग: सटीक तनाव नियंत्रण के साथ बहु-परत समानांतर कॉइल्स की स्वचालित वाइंडिंग।
2. वैक्यूम संसेचन: वायु रिक्तियों को खत्म करने और पूर्ण ढांकता हुआ शक्ति सुनिश्चित करने के लिए कॉइल्स को एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है।
3. इलाज: उच्च तापमान का इलाज राल को ठोस बनाता है, जिससे एक अखंड, कंपन-प्रतिरोधी संरचना बनती है।
4. परीक्षण: 100% नियमित परीक्षण जिसमें अधिष्ठापन माप, इन्सुलेशन प्रतिरोध और उच्च-वोल्टेज झेलने वाले परीक्षण शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

प्रश्न: शंट अनुप्रयोगों के लिए आयरन कोर रिएक्टर के स्थान पर एयर कोर रिएक्टर क्यों चुनें?
ए: एक एयर कोर रिएक्टर बेहतर रैखिकता प्रदान करता है और संतृप्त नहीं होता है, जो वोल्टेज में उतार-चढ़ाव या गलती की स्थिति के दौरान लगातार फ़िल्टरिंग प्रदर्शन को बनाए रखने के लिए महत्वपूर्ण है। यह चुपचाप भी काम करता है और इसे कम रखरखाव की आवश्यकता होती है।

प्रश्न: क्या इस रिएक्टर को बाहर स्थापित किया जा सकता है?
उत्तर: हां, LEABE रिएक्टर मानक रूप से यूवी-प्रतिरोधी कोटिंग और मजबूत एपॉक्सी एनकैप्सुलेशन से सुसज्जित हैं, जो उन्हें बिना किसी गिरावट के दीर्घकालिक आउटडोर इंस्टॉलेशन के लिए उपयुक्त बनाता है।

प्रश्न: बहु-परत समानांतर संरचना का क्या महत्व है?
ए: यह डिज़ाइन कॉइल में शून्य रेडियल विद्युत तनाव और समान वोल्टेज वितरण सुनिश्चित करता है। यह प्रभावी रूप से एड़ी धारा हानियों को कम करता है, जो उच्च हार्मोनिक विरूपण वाले सिस्टम में दक्षता बनाए रखने के लिए महत्वपूर्ण है।

प्रश्न: रिएक्टर कैपेसिटर बैंकों में प्रवाहित होने वाली धारा को कैसे सीमित करता है?
ए: कैपेसिटर बैंक के साथ श्रृंखला में आगमनात्मक प्रतिक्रिया जोड़कर, रिएक्टर वर्तमान (डीआई/डीटी) की वृद्धि की दर को सीमित करता है, उच्च-परिमाण क्षणिक धाराओं को रोकता है जो कैपेसिटर फ़्यूज़ और संपर्कों को नुकसान पहुंचा सकते हैं।
