सबस्टेशन एयर कोर रिएक्टर

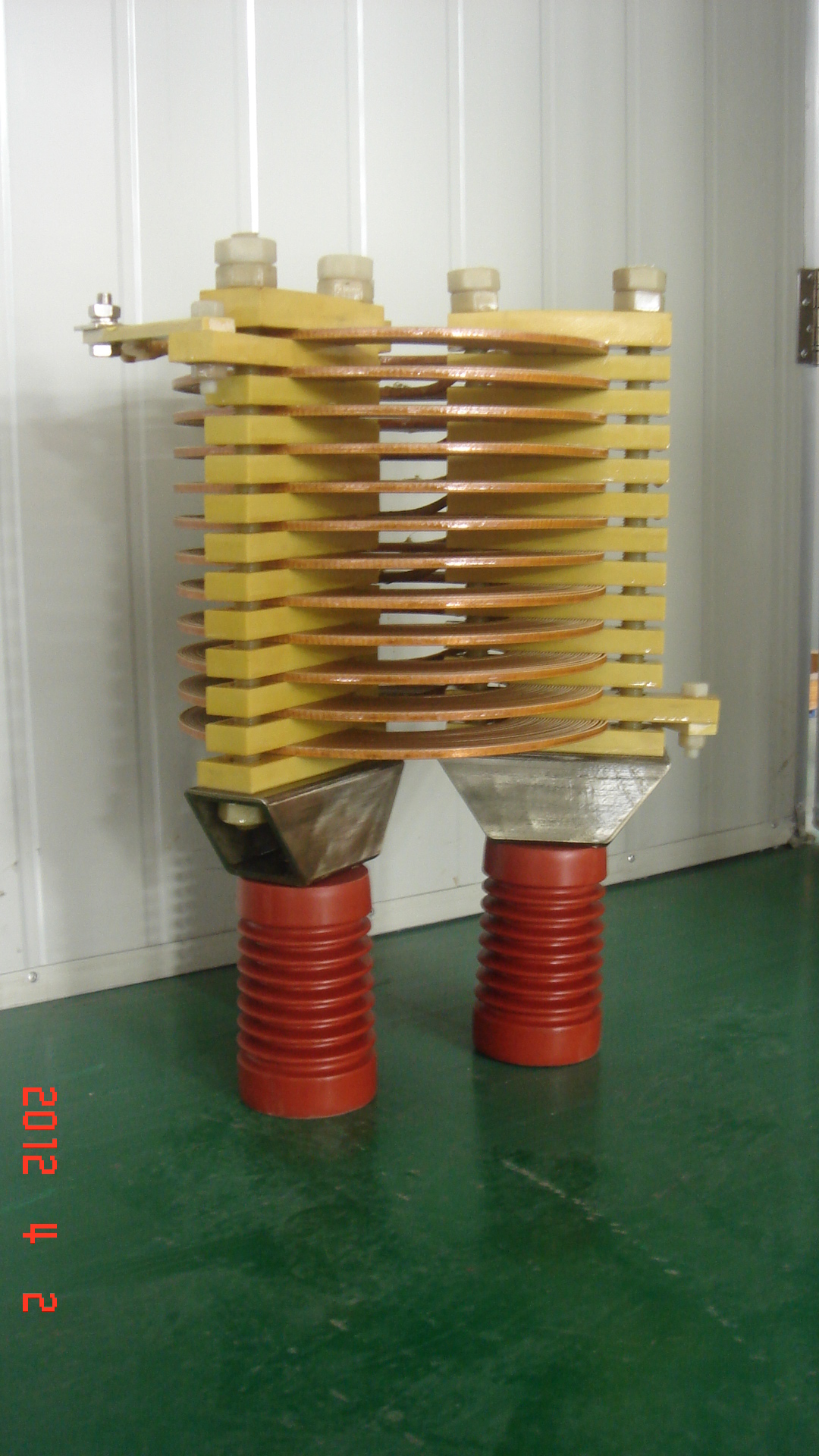

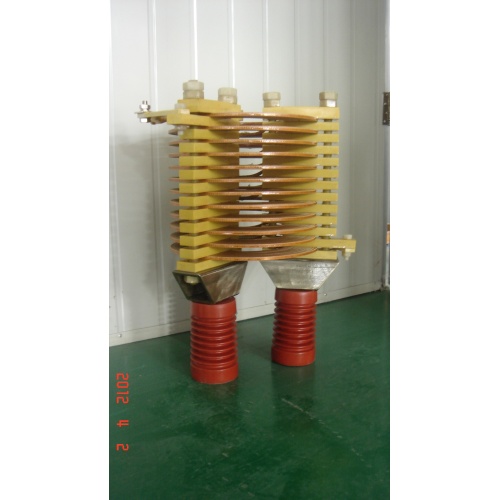

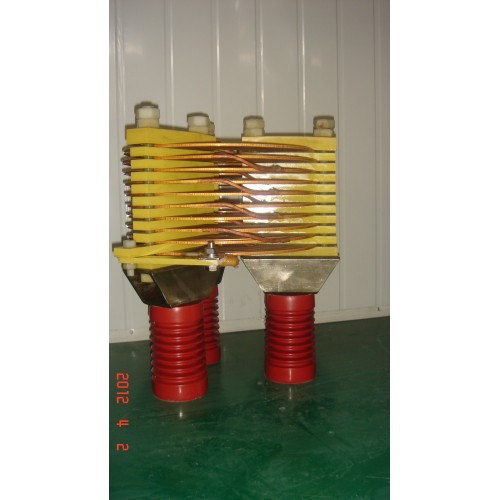

लीबे सबस्टेशन एयर कोर रिएक्टर

तकनीकी निर्देश

• रेटेड क्षमता: 3 kvar ~ 5000 kvar
• रेटेड वोल्टेज: 0.4 केवी ~ 35 केवी (सबस्टेशन ग्रेड)
• इन्सुलेशन क्लास: एफ-क्लास / एच-क्लास (180°C)
• घुमावदार सामग्री: उच्च चालकता तांबा या एल्यूमीनियम
• कोर संरचना: गैर-चुंबकीय वायु कोर (शून्य संतृप्ति)
• एनकैप्सुलेशन: क्षार मुक्त फाइबरग्लास के साथ एपॉक्सी राल
• शीतलन विधि: अक्षीय वेंटिलेशन नलिकाओं के साथ प्राकृतिक संवहन
• स्थापना: इनडोर / आउटडोर (यूवी-प्रतिरोधी कोटिंग)
• कनेक्शन अखंडता: आर्गन आर्क वेल्डेड टर्मिनल (कोई फास्टनर नहीं)

उत्पाद सुविधाएँ एवं लाभ

LEABE सबस्टेशन एयर कोर रिएक्टर उपयोगिता-पैमाने के संचालन की कठोर मांगों का सामना करने के लिए बनाया गया है। हमारा डिज़ाइन रैखिकता, थर्मल सहनशक्ति और संरचनात्मक लचीलेपन पर केंद्रित है।

1. वास्तविक रैखिकता (कोई संतृप्ति नहीं): एयर कोर डिज़ाइन यह सुनिश्चित करता है कि उच्च दोष धाराओं के दौरान भी प्रतिक्रिया स्थिर बनी रहे। यह शॉर्ट-सर्किट करंट लिमिटिंग के लिए पूर्वानुमानित प्रदर्शन प्रदान करता है, जो सबस्टेशन सुरक्षा के लिए एक महत्वपूर्ण आवश्यकता है।
2. सुपीरियर थर्मल प्रबंधन: एपॉक्सी ग्लास पुल रॉड कॉइल पैकेजों के बीच पृथक अक्षीय वेंटिलेशन नलिकाएं बनाते हैं। यह कुशल ताप अपव्यय सुनिश्चित करता है, गर्म स्थानों को रोकता है और निरंतर लोड के तहत कम परिचालन तापमान बनाए रखता है।
3. उच्च शॉर्ट-सर्किट प्रतिरोध: कॉइल ट्विस्ट-फ्री फाइबरग्लास और एपॉक्सी राल से घिरा हुआ है। यह जमने की प्रक्रिया अत्यधिक विद्युत चुम्बकीय बलों को झेलने में सक्षम एक अखंड संरचना बनाती है, जिससे यह सुनिश्चित होता है कि ग्रिड दोष के दौरान रिएक्टर बरकरार रहे।
4. अनुकूलित विद्युत तनाव: बहु-परत समानांतर घुमावदार संरचना शून्य रेडियल विद्युत तनाव और समान वोल्टेज वितरण सुनिश्चित करती है, जो हार्मोनिक स्थितियों के तहत एड़ी वर्तमान नुकसान को काफी कम करती है।
5. हर मौसम में टिकाऊपन: एक यूवी-प्रतिरोधी सतह कोटिंग रिएक्टर को पर्यावरणीय क्षरण से बचाती है, जो इसे सीधे सूर्य की रोशनी और कठोर मौसम के संपर्क में आने वाले बाहरी सबस्टेशन यार्ड के लिए आदर्श बनाती है।

इंस्टालेशन गाइड: कैसे उपयोग करें

सबस्टेशन वातावरण में आपके पावर रिएक्टर की सुरक्षा और प्रदर्शन के लिए उचित स्थापना महत्वपूर्ण है:

1. साइट चयन: सुनिश्चित करें कि रिएक्टर को भंवर धारा के नुकसान और चुंबकीय हस्तक्षेप को रोकने के लिए लौहचुंबकीय संरचनाओं (स्टील बीम, बाड़) से कम से कम 1.5 मीटर दूर स्थापित किया गया है।
2. फाउंडेशन माउंटिंग: तारे के आकार के ब्रैकेट को गैर-चुंबकीय कंक्रीट नींव पर सुरक्षित करें। सुनिश्चित करें कि यांत्रिक स्थिरता बनाए रखने के लिए इकाई बिल्कुल समतल है।
3. विद्युत एकीकरण: रिएक्टर को कैपेसिटर बैंकों के साथ श्रृंखला में या सीधे ग्रिड लाइन से कनेक्ट करें। सत्यापित करें कि आर्गन आर्क वेल्डेड टर्मिनल साफ हैं और विनिर्देश के अनुसार संचालित हैं।
4. निकासी सत्यापन: अबाधित वायुप्रवाह के लिए अक्षीय वेंटिलेशन नलिकाओं के आसपास पर्याप्त निकासी सुनिश्चित करें।
5. कमीशनिंग: सिस्टम को सक्रिय करने से पहले इन्सुलेशन प्रतिरोध परीक्षण करें और इंडक्शन मूल्यों को सत्यापित करें।

अनुप्रयोग परिदृश्य

लीबे ड्राई टाइप एयर कोर रिएक्टर आधुनिक सबस्टेशन संचालन के लिए आवश्यक है:

• फॉल्ट करंट लिमिटिंग: स्विचगियर, ट्रांसफार्मर और बसबार की सुरक्षा के लिए शॉर्ट-सर्किट करंट को प्रतिबंधित करना।
• शंट कैपेसिटर बैंक: पावर इलेक्ट्रॉनिक्स द्वारा उत्पन्न प्रवाह धाराओं को सीमित करना और हार्मोनिक्स (तीसरे, पांचवें, सातवें) को दबाना।
• वोल्टेज विनियमन: लोड उतार-चढ़ाव के दौरान ग्रिड वोल्टेज को स्थिर करने के लिए प्रतिक्रियाशील बिजली समर्थन प्रदान करना।
• नवीकरणीय एकीकरण: सबस्टेशन स्तर पर सौर और पवन फार्मों के लिए ग्रिड इंटरकनेक्शन आवश्यकताओं का प्रबंधन करना।
• औद्योगिक सबस्टेशन: भारी औद्योगिक भार को बिजली की गुणवत्ता संबंधी समस्याओं से बचाना।

ग्राहकों के लिए लाभ

• बढ़ी हुई ग्रिड विश्वसनीयता: दोष धाराओं से उपकरण क्षति को रोकता है, अनियोजित आउटेज को कम करता है।
• कम जीवन-चक्र लागत: शुष्क-प्रकार, एपॉक्सी-एनकैप्सुलेटेड डिज़ाइन तेल रखरखाव और आग के जोखिम को समाप्त करता है, बीमा प्रीमियम को कम करता है।
• नियामक अनुपालन: उपयोगिताओं को बिजली की गुणवत्ता और ग्रिड स्थिरता के लिए आईईईई और आईईसी मानकों को पूरा करने में मदद करता है।
• निवेश पर उच्च रिटर्न: विस्तारित सेवा जीवन और न्यूनतम रखरखाव आवश्यकताएं उपयोगिता निवेश के लिए दीर्घकालिक मूल्य प्रदान करती हैं।

प्रमाणपत्र और अनुपालन

LEABE सबस्टेशन उपकरण के लिए उच्चतम अंतरराष्ट्रीय मानकों का पालन करता है। हमारे सबस्टेशन एयर कोर रिएक्टर को IEC 60076-6 और IEEE C57.16 मानकों के अनुसार डिजाइन और परीक्षण किया गया है। हमारी विनिर्माण सुविधाएं आईएसओ 9001:2015 प्रमाणित हैं, जो कठोर गुणवत्ता नियंत्रण और लगातार उत्पाद उत्कृष्टता सुनिश्चित करती हैं।

अनुकूलन विकल्प

हम विशिष्ट उपयोगिता और सबस्टेशन आवश्यकताओं को पूरा करने के लिए पेशेवर अनुकूलन प्रदान करते हैं:

• विद्युत पैरामीटर: कस्टम इंडक्शन मान, वोल्टेज रेटिंग और शॉर्ट-सर्किट करंट झेलने की क्षमता।
• मैकेनिकल डिज़ाइन: बहु-चरण असेंबली के लिए अनुकूलित टर्मिनल ओरिएंटेशन, माउंटिंग कॉन्फ़िगरेशन और स्टैकिंग व्यवस्था।
• पर्यावरण संरक्षण: उच्च ऊंचाई, उच्च आर्द्रता, या तटीय (नमक-कोहरे) वातावरण के लिए उन्नत कोटिंग्स।

उत्पादन प्रक्रिया

गुणवत्ता हमारे विनिर्माण कार्यप्रवाह में अंतर्निहित है:

1. परिशुद्धता वाइंडिंग: नियंत्रित तनाव के साथ स्वचालित बहु-परत समानांतर वाइंडिंग।
2. वैक्यूम संसेचन: वायु रिक्तियों को खत्म करने के लिए कॉइल्स को एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है।
3. इलाज: उच्च तापमान का इलाज राल को ठोस बनाता है, जिससे एक मजबूत, कंपन-प्रतिरोधी संरचना बनती है।
4. परीक्षण: 100% नियमित परीक्षण जिसमें अधिष्ठापन माप, इन्सुलेशन प्रतिरोध और उच्च-वोल्टेज झेलने वाले परीक्षण शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

प्रश्न: सबस्टेशनों में आयरन कोर रिएक्टर की तुलना में एयर कोर रिएक्टर को प्राथमिकता क्यों दी जाती है?
ए: एक एयर कोर रिएक्टर बेहतर रैखिकता प्रदान करता है और उच्च दोष धाराओं के दौरान संतृप्त नहीं होता है। यह निरंतर वर्तमान सीमित प्रदर्शन सुनिश्चित करता है, जो सबस्टेशन उपकरण की सुरक्षा के लिए महत्वपूर्ण है।

प्रश्न: क्या इस रिएक्टर को सबस्टेशन यार्ड में बाहर स्थापित किया जा सकता है?
उत्तर: हां, LEABE रिएक्टर मानक रूप से यूवी-प्रतिरोधी कोटिंग और मजबूत एपॉक्सी एनकैप्सुलेशन से सुसज्जित हैं, जो उन्हें कठोर सबस्टेशन वातावरण में दीर्घकालिक आउटडोर स्थापना के लिए उपयुक्त बनाता है।

प्रश्न: रिएक्टर कैपेसिटर बैंकों में प्रवाहित होने वाली धारा को कैसे सीमित करता है?
ए: कैपेसिटर बैंक के साथ श्रृंखला में आगमनात्मक प्रतिक्रिया जोड़कर, रिएक्टर वर्तमान (डीआई/डीटी) की वृद्धि की दर को सीमित करता है, उच्च-परिमाण क्षणिक धाराओं को रोकता है जो कैपेसिटर फ़्यूज़ और संपर्कों को नुकसान पहुंचा सकते हैं।

प्रश्न: ड्राई-टाइप एयर कोर रिएक्टरों के लिए किस रखरखाव की आवश्यकता है?
उत्तर: लीबे रिएक्टरों को न्यूनतम रखरखाव की आवश्यकता होती है। संदूषण के लिए समय-समय पर दृश्य निरीक्षण और कनेक्शन की जकड़न का सत्यापन आम तौर पर पर्याप्त होता है। एपॉक्सी एनकैप्सुलेशन तेल परीक्षण या प्रतिस्थापन की आवश्यकता को समाप्त कर देता है।
