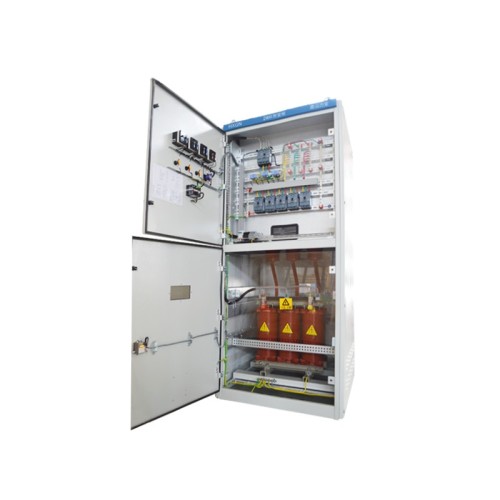

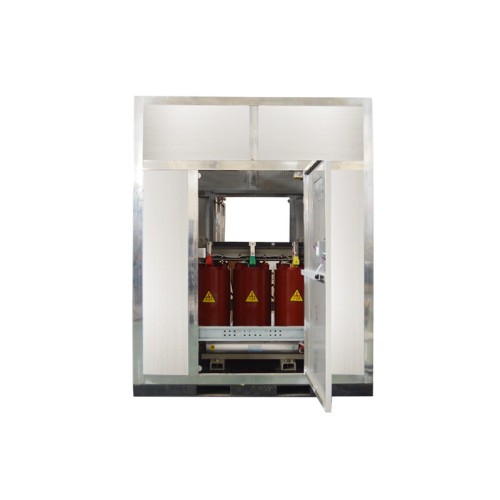

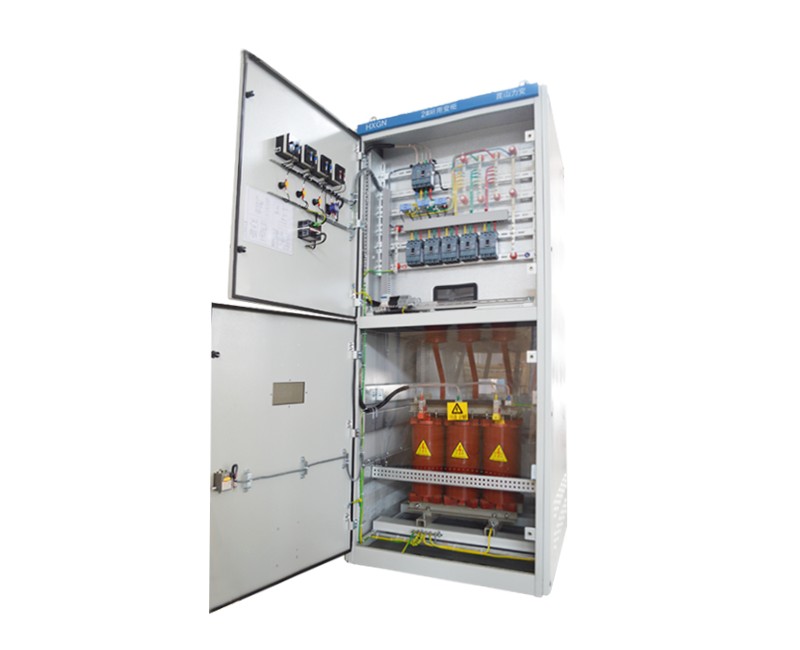

ट्रांसफार्मर का पूरा सेट

लीबे एपॉक्सी रेजिन ट्रांसफार्मर समाधान का पूरा सेट

उत्पाद अवलोकन

LEABE अधिकतम विश्वसनीयता और दक्षता के लिए इंजीनियर किए गए ड्राई-टाइप ट्रांसफार्मर समाधानों का एक व्यापक सूट प्रदान करता है। ट्रांसफार्मर का हमारा पूरा सेट आधुनिक औद्योगिक और वाणिज्यिक बिजली वितरण की रीढ़ के रूप में काम करने के लिए उन्नत एससी (बी) और डीसी श्रृंखला प्रौद्योगिकियों को एकीकृत करता है। एक अग्रणी औद्योगिक ट्रांसफार्मर निर्माता के रूप में, हम उच्च-वोल्टेज सबस्टेशन इकाइयों से लेकर विशेष कम-वोल्टेज वितरण ट्रांसफार्मर तक, बिजली रूपांतरण समाधानों का एक पूरा स्पेक्ट्रम प्रदान करते हैं। हमारे लाइनअप में प्रत्येक एपॉक्सी रेजिन ट्रांसफार्मर को परिचालन सुरक्षा को अधिकतम करते हुए ऊर्जा हानि को कम करने के लिए डिज़ाइन किया गया है, जिससे यह एकल, विश्वसनीय आपूर्तिकर्ता के साथ अपने विद्युत बुनियादी ढांचे को अपग्रेड करने वाली सुविधाओं के लिए आदर्श विकल्प बन गया है।

तकनीकी निर्देश

हमारे संपूर्ण ट्रांसफार्मर सेट विभिन्न औद्योगिक आवश्यकताओं को सटीकता के साथ पूरा करने के लिए इंजीनियर किए गए हैं। मुख्य विशिष्टताओं में शामिल हैं:

• पावर रेंज: 30 केवीए से 20,000 केवीए (एलवी, एमवी और एचवी अनुप्रयोगों को कवर करते हुए)।
• वोल्टेज वर्ग: 36 केवी तक (प्राथमिक), अनुकूलन योग्य माध्यमिक वोल्टेज।
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस) / एच (180 डिग्री सेल्सियस)।
• शीतलन विधि: वायु प्राकृतिक (एएन) / मजबूर वायु (एएफ)।
• वाइंडिंग सामग्री: उच्च शुद्धता वाला तांबा (मानक) / एल्युमीनियम (वैकल्पिक)।
• आवृत्ति: 50/60 हर्ट्ज़।
• वेक्टर समूह: Dyn11, YNd11, Yyn0 (अनुकूलन योग्य)।
• आंशिक निर्वहन: ≤ 5 पीसी (अत्यंत कम)।

उत्पाद सुविधाएँ एवं लाभ

LEABE SC ट्रांसफार्मर श्रृंखला में संपूर्ण ट्रांसफार्मर सेट में बेहतर प्रदर्शन देने के लिए उन्नत विनिर्माण तकनीकें शामिल हैं:

1. अनुकूलित कोर प्रौद्योगिकी: हम 45° स्टेप्ड, पूरी तरह से माइटर्ड संयुक्त संरचना के साथ उच्च गुणवत्ता, कोल्ड-रोल्ड सिलिकॉन स्टील शीट का उपयोग करते हैं। हमारी मालिकाना "पांच-चरणीय प्रगतिशील लेमिनेशन" प्रक्रिया चुंबकीय प्रवाह वितरण को अनुकूलित करती है, जिससे नो-लोड हानि और कोर कंपन में काफी कमी आती है। यह सुनिश्चित करता है कि पूरा ट्रांसफार्मर सेट चुपचाप और कुशलता से संचालित हो।
2. उन्नत वैक्यूम कास्टिंग: एचवी कॉइल को क्लास एफ इंसुलेटेड कंडक्टरों के साथ लपेटा जाता है और वैक्यूम के तहत एपॉक्सी राल में डाला जाता है। यह स्वचालित प्रक्रिया वायु छिद्रों और गुहाओं को समाप्त कर देती है, जिसके परिणामस्वरूप असाधारण ओवरवॉल्टेज झेलने की क्षमता और बहुत कम आंशिक निर्वहन स्तर के साथ एक सघन, शून्य-मुक्त इन्सुलेशन प्रणाली बनती है।
3. मजबूत फ़ॉइल वाइंडिंग संरचना: एलवी कॉइल एक फ़ॉइल संरचना का उपयोग करता है जो उच्च-वर्तमान तार-घाव कॉइल्स में आम एम्पीयर-टर्न असंतुलन मुद्दों को हल करता है। यह डिज़ाइन शॉर्ट सर्किट के दौरान अक्षीय बलों को समाप्त करता है और रेडियल बलों को कम करता है, जिससे गलती की स्थिति में यांत्रिक अखंडता सुनिश्चित होती है।
4. बेहतर थर्मल प्रदर्शन: बड़ी क्षमता वाली इकाइयों के लिए, उत्कृष्ट गर्मी लंपटता सुनिश्चित करने के लिए अक्षीय शीतलन नलिकाएं एकीकृत की जाती हैं। यह ट्रांसफार्मर को बिना दरार या गिरावट के तापमान भिन्नता और वर्तमान प्रभावों को संभालने की अनुमति देता है।
5. एकीकृत सिस्टम विश्वसनीयता: एक पूर्ण सेट की आपूर्ति करके, LEABE प्राथमिक, माध्यमिक और सहायक ट्रांसफार्मर के बीच पूर्ण अनुकूलता सुनिश्चित करता है, स्थापना को सरल बनाता है और सिस्टम टकराव के जोखिम को कम करता है।

स्थापना और संचालन गाइड

अपने संपूर्ण ट्रांसफार्मर सेट की सुरक्षा और इष्टतम प्रदर्शन सुनिश्चित करने के लिए, इस मानक प्रक्रिया का पालन करें:

1. सिस्टम योजना: प्रत्येक ट्रांसफार्मर इकाई (जैसे, मुख्य स्टेप-डाउन, वितरण, सहायक) का सही स्थान सुनिश्चित करने के लिए सिंगल-लाइन आरेख की समीक्षा करें।
2. नींव की तैयारी: सुनिश्चित करें कि प्रत्येक इकाई के पास एक समतल नींव हो जो उसके वजन का समर्थन करने में सक्षम हो। वेंटिलेशन और रखरखाव पहुंच के लिए मंजूरी सत्यापित करें।
3. यांत्रिक स्थापना: प्रत्येक ट्रांसफार्मर को स्थापित करें और उचित एंकर बोल्ट का उपयोग करके इसे सुरक्षित करें। सुनिश्चित करें कि इकाइयाँ ठीक से संरेखित हैं।
4. विद्युत कनेक्शन: वायरिंग आरेख के अनुसार प्राथमिक और माध्यमिक टर्मिनलों को कनेक्ट करें। सुनिश्चित करें कि सभी कनेक्शन विनिर्देश के अनुसार संचालित हैं और ग्राउंडिंग ठीक से स्थापित है।
5. कमीशनिंग: ऊर्जा देने से पहले इन्सुलेशन प्रतिरोध परीक्षण करें और पूरे सेट में वोल्टेज अनुपात सत्यापित करें। शुरुआती 24 घंटे की रन-इन अवधि के दौरान सिस्टम की निगरानी करें।

अनुप्रयोग परिदृश्य

LEABE पूर्ण ट्रांसफार्मर सेट जटिल बिजली वितरण आवश्यकताओं के लिए इंजीनियर किए गए हैं:

• औद्योगिक संयंत्र: विनिर्माण सुविधाओं में उच्च-वोल्टेज ग्रिड सेवन से कम-वोल्टेज मशीन वितरण तक पूर्ण शक्ति पदानुक्रम प्रदान करना।
• वाणिज्यिक परिसर: विभिन्न परिचालन क्षेत्रों के लिए विश्वसनीय, अलग-अलग बिजली आपूर्ति के साथ ऊंची इमारतों, शॉपिंग मॉल और डेटा केंद्रों को बिजली प्रदान करना।
• नवीकरणीय ऊर्जा पार्क: ग्रिड सिंक्रनाइज़ेशन और स्थानीय खपत के लिए स्टेप-अप और स्टेप-डाउन ट्रांसफार्मर के साथ सौर या पवन ऊर्जा को एकीकृत करना।
• बुनियादी ढांचा परियोजनाएं: हवाई अड्डों, अस्पतालों और रेलवे प्रणालियों के लिए प्राथमिक बिजली वितरण केंद्र के रूप में कार्य करना।

ग्राहकों के लिए लाभ

LEABE ऊर्जा-कुशल ट्रांसफार्मर सेट में निवेश करने से महत्वपूर्ण परिचालन और वित्तीय लाभ मिलते हैं:

• सिस्टम-व्यापी दक्षता: सभी इकाइयों में अनुकूलित कोर और कॉइल डिज़ाइन कुल ऊर्जा हानि को कम करते हैं, जिससे बिजली का बिल कम होता है।
• सरलीकृत खरीद: डिज़ाइन, निर्माण और समर्थन के लिए संपर्क का एक एकल बिंदु प्रशासनिक ओवरहेड को कम करता है और घटक अनुकूलता सुनिश्चित करता है।
• बढ़ी हुई सुरक्षा: एपॉक्सी रेजिन इन्सुलेशन स्वयं बुझ जाता है और कोई जहरीली गैस पैदा नहीं करता है, जिससे यह इनडोर और घनी आबादी वाले क्षेत्रों के लिए एक सुरक्षित विकल्प बन जाता है।
• कम रखरखाव: सीलबंद, शुष्क प्रकार का निर्माण तेल के नमूने की आवश्यकता को समाप्त करता है और रिसाव के जोखिम को कम करता है, जिससे रखरखाव की लागत काफी कम हो जाती है।

प्रमाणपत्र और अनुपालन

LEABE गुणवत्ता और सुरक्षा के लिए प्रतिबद्ध है। हमारे संपूर्ण ट्रांसफार्मर सेट IEC 60076 और IEEE C57 मानकों के अनुसार डिज़ाइन किए गए हैं। हम अपनी गुणवत्ता प्रबंधन प्रणाली के लिए ISO 9001 प्रमाणन बनाए रखते हैं। अनुरोध पर उत्पादों को CE प्रमाणीकरण और अन्य क्षेत्रीय अनुपालन चिह्नों के साथ आपूर्ति की जा सकती है, जिससे यह सुनिश्चित होता है कि वे वैश्विक सुरक्षा और प्रदर्शन मानकों को पूरा करते हैं।

अनुकूलन विकल्प

हम विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन प्रदान करते हैं। हमारे ट्रांसफार्मर सेट के विकल्पों में विशिष्ट वोल्टेज संयोजन, टैपिंग व्यवस्था, विभिन्न संलग्नक सुरक्षा स्तर (आईपी00, आईपी20, आईपी23), और तापमान निगरानी प्रणाली (पीटीसी या पीटी100 सेंसर) के साथ एकीकरण शामिल हैं। हम अद्वितीय साइट बाधाओं को पूरा करने के लिए विशेष माउंटिंग कॉन्फ़िगरेशन या टर्मिनल बॉक्स वाली इकाइयां भी प्रदान कर सकते हैं।

उत्पादन प्रक्रिया

हमारी विनिर्माण प्रक्रिया कुशल शिल्प कौशल के साथ उन्नत स्वचालन को जोड़ती है। इसकी शुरुआत "थ्री-शियर टू-पंच" प्रक्रिया का उपयोग करके सिलिकॉन स्टील की सटीक कटिंग से होती है। फिर कोर को इकट्ठा किया जाता है और ठीक किया जाता है। वाइंडिंग्स को सटीक रूप से लपेटा जाता है और वैक्यूम कास्टिंग के लिए सांचों में रखा जाता है। संपूर्ण कास्टिंग और इलाज चक्र को एक पूर्ण, शून्य-मुक्त राल संरचना सुनिश्चित करने के लिए पूर्व-क्रमादेशित, स्वचालित प्रक्रिया वक्र द्वारा नियंत्रित किया जाता है। हमारी सुविधा छोड़ने से पहले प्रत्येक इकाई कठोर परीक्षण से गुजरती है, जिसमें टर्न अनुपात, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज परीक्षण शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न - अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एक निर्माता से ट्रांसफार्मर का पूरा सेट खरीदने का क्या फायदा है?
उत्तर: LEABE से पूरा सेट खरीदने से सभी इकाइयों के बीच पूर्ण अनुकूलता सुनिश्चित होती है, संपर्क के एक बिंदु के साथ परियोजना प्रबंधन सरल हो जाता है, और आपके संपूर्ण बिजली वितरण प्रणाली में लगातार गुणवत्ता और प्रदर्शन की गारंटी मिलती है।

प्रश्न: "पांच-चरण प्रगतिशील लेमिनेशन" प्रक्रिया ट्रांसफार्मर सेट को कैसे लाभ पहुंचाती है?
ए: यह प्रक्रिया कोर जोड़ों पर चुंबकीय प्रवाह पथ को अनुकूलित करती है, जो कोर हानि (नो-लोड हानि) और चुंबकीय धारा को काफी कम कर देती है। यह पूरे ट्रांसफार्मर सेट को अधिक ऊर्जा-कुशल और संचालन में शांत बनाता है।

प्रश्न: क्या इन ट्रांसफार्मरों का उपयोग बाहरी वातावरण में किया जा सकता है?
उत्तर: हाँ, जब हमारे औद्योगिक ट्रांसफार्मर एक उपयुक्त बाड़े (जैसे IP23 या NEMA 3R) से सुसज्जित होते हैं, तो बाहरी स्थापना के लिए उपयुक्त होते हैं। एपॉक्सी रेजिन एनकैप्सुलेशन बारिश, धूल और यूवी जोखिम जैसे पर्यावरणीय कारकों के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है।

प्रश्न: ट्रांसफार्मर के एक पूरे सेट के लिए सामान्य लीड समय क्या है?
उत्तर: सेट की जटिलता और पावर रेटिंग के आधार पर लीड समय अलग-अलग होता है। हालाँकि, SC और DC श्रृंखला के लिए हमारी सुव्यवस्थित उत्पादन प्रक्रिया आम तौर पर कुशल टर्नअराउंड समय की अनुमति देती है। विस्तृत परियोजना कार्यक्रम के लिए कृपया हमारी इंजीनियरिंग टीम से संपर्क करें।
