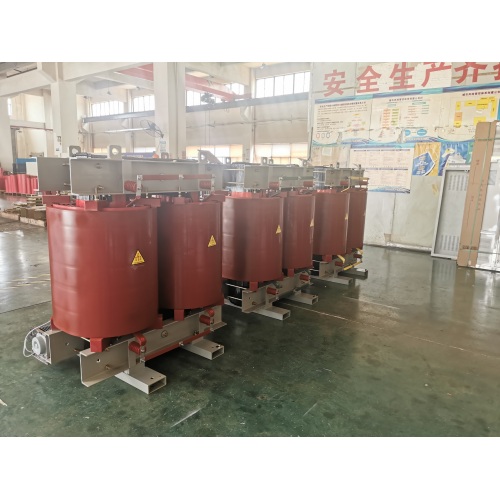

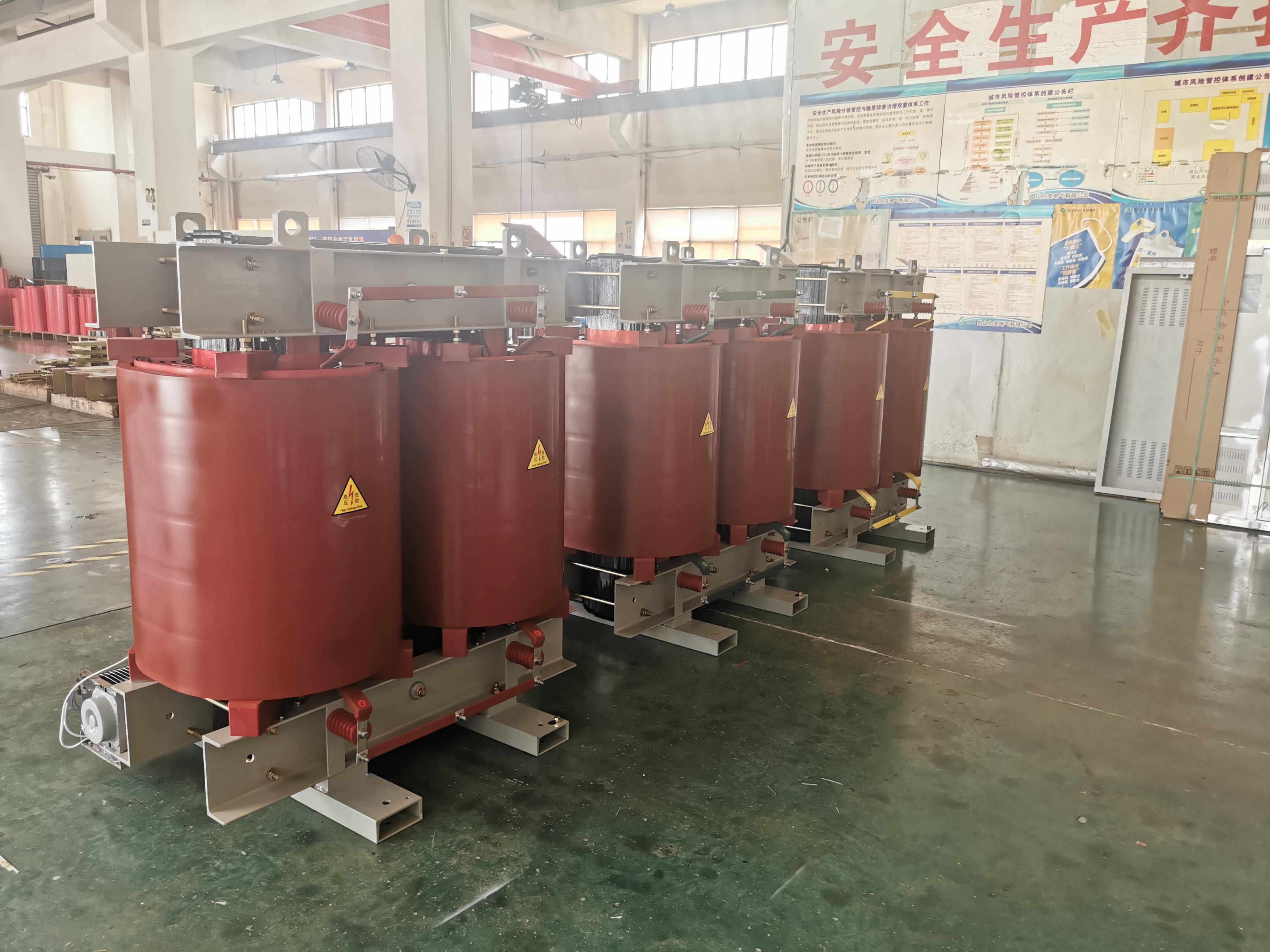

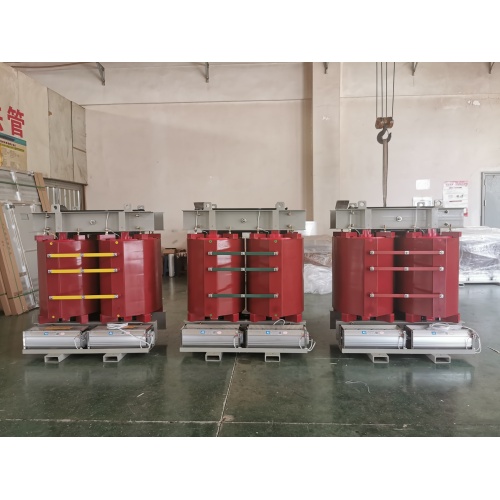

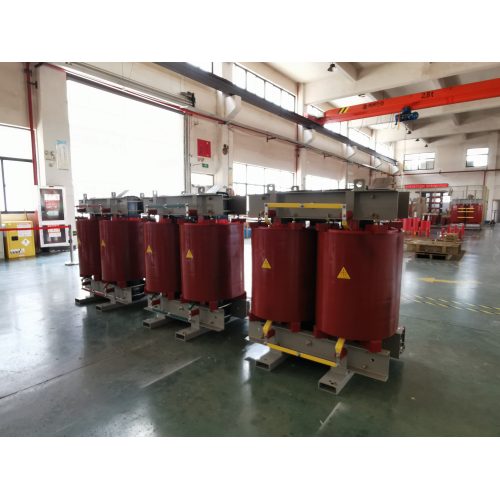

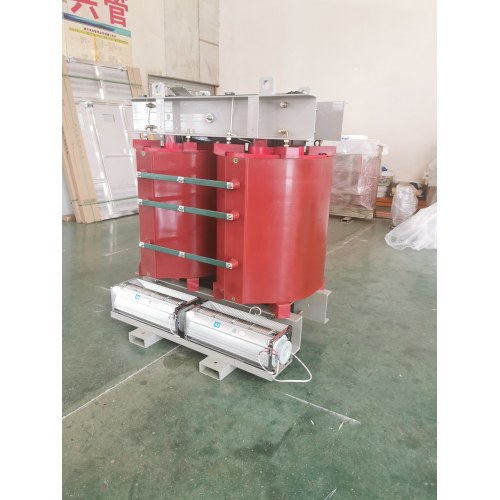

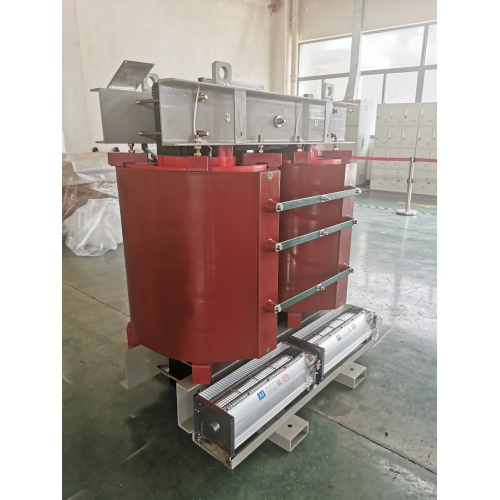

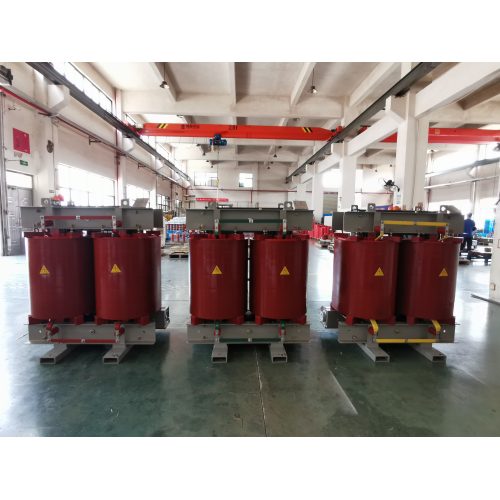

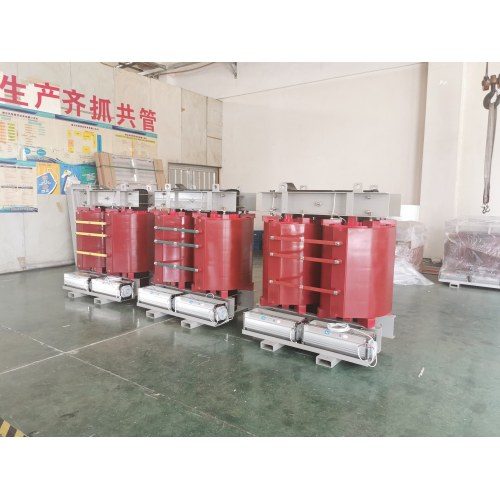

विशेष एपॉक्सी-रेज़िन इंसुलेटेड सिंगल-फ़ेज़ ड्राई ट्रांसफार्मर

LEABE स्पेशल एपॉक्सी-रेज़िन इंसुलेटेड सिंगल-फ़ेज़ ड्राई ट्रांसफार्मर एक प्रीमियम पावर समाधान है जिसे अंतरिक्ष-बाधित वातावरण में सुरक्षा, दक्षता और विश्वसनीयता के लिए इंजीनियर किया गया है। एक अग्रणी एपॉक्सी रेजिन ट्रांसफार्मर निर्माता के रूप में, LEABE उन इकाइयों का उत्पादन करने के लिए उन्नत वैक्यूम कास्टिंग तकनीक का उपयोग करता है जो आग प्रतिरोधी, नमी-प्रूफ और रखरखाव-मुक्त हैं। यह एकल-चरण कॉन्फ़िगरेशन वितरित बिजली प्रणालियों, वाणिज्यिक भवनों और नवीकरणीय ऊर्जा अनुप्रयोगों के लिए आदर्श है जहां तेल से भरी इकाइयां पर्यावरणीय या सुरक्षा जोखिम पैदा करती हैं। यह न्यूनतम ऊर्जा हानि के साथ स्थिर वोल्टेज रूपांतरण प्रदान करने के लिए मजबूत इन्सुलेशन के साथ सटीक चुंबकीय डिजाइन को जोड़ता है।

• रेटेड क्षमता: 5 केवीए से 333 केवीए (कस्टम डिज़ाइन उपलब्ध)
• प्राथमिक वोल्टेज: 240V, 480V, 600V, 2.4kV, 4.16kV (एकल-चरण)
• माध्यमिक वोल्टेज: 120V, 240V, 277V, 480V (अनुकूलन योग्य)
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस) या एच (180 डिग्री सेल्सियस)
• तापमान वृद्धि: 100K (एफ क्लास) / 125K (एच क्लास)
• शीतलन विधि: एएन (वायु प्राकृतिक)
• आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• घुमावदार सामग्री: उच्च शुद्धता तांबे की पन्नी/तार (मानक)
• मानक: IEC 60076-11, IEEE C57.12.01, NEMA ST-20

LEABE SC ट्रांसफार्मर तकनीक इस एकल-चरण इकाई के केंद्र में है, जो विशिष्ट लाभ प्रदान करती है:

1. प्रिसिजन कोर इंजीनियरिंग: 45° स्टेप्ड, पूरी तरह से माइटर्ड संयुक्त संरचना के साथ उच्च ग्रेड, कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट से निर्मित। यह उन्नत डिज़ाइन चुंबकीय प्रवाह वितरण को अनुकूलित करता है, नो-लोड हानि, नो-लोड करंट और कोर कंपन को काफी कम करता है। कोर अभिन्न इलाज से गुजरता है और अधिकतम स्थिरता के लिए इन्सुलेटिंग राल से सील कर दिया जाता है।
2. उन्नत हाई-वोल्टेज कॉइल डिज़ाइन: हाई-वोल्टेज कॉइल्स को क्लास एफ इंसुलेटेड कंडक्टर के साथ लपेटा जाता है और वैक्यूम के तहत डाला जाता है। यह प्रक्रिया हवा की जेब को खत्म कर देती है, जिसके परिणामस्वरूप आंशिक निर्वहन स्तर बेहद कम हो जाता है और क्रैकिंग और तापमान में उतार-चढ़ाव के प्रति असाधारण प्रतिरोध होता है। बड़ी क्षमता वाली इकाइयों में गर्मी अपव्यय को बढ़ाने के लिए अक्षीय शीतलन नलिकाओं को एकीकृत किया गया है।
3. इनोवेटिव लो-वोल्टेज फ़ॉइल संरचना: लो-वोल्टेज कॉइल एक फ़ॉइल वाइंडिंग संरचना का उपयोग करती है जो उच्च-वर्तमान अनुप्रयोगों में आम एम्पीयर-टर्न असंतुलन मुद्दों को हल करती है। अक्षीय हेलिक्स कोण को समाप्त करके, डिज़ाइन अक्षीय शॉर्ट-सर्किट बलों को काफी कम कर देता है, जिससे अचानक गलती की स्थिति के दौरान मजबूत प्रदर्शन सुनिश्चित होता है।
4. पर्यावरण सुरक्षा: एक ऊर्जा-कुशल ट्रांसफार्मर के रूप में, इसमें कोई ज्वलनशील तेल या हानिकारक इन्सुलेट तरल पदार्थ नहीं होता है, जो इसे पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों या कब्जे वाली इमारतों में स्थापना के लिए गैर-प्रदूषणकारी और सुरक्षित बनाता है।

1. साइट की तैयारी: सुनिश्चित करें कि स्थापना स्थल साफ, सूखा और अच्छी तरह हवादार हो। सत्यापित करें कि माउंटिंग सतह ट्रांसफार्मर के वजन का समर्थन कर सकती है।
2. प्री-इंस्टॉलेशन निरीक्षण: यह पुष्टि करने के लिए ट्रांसफार्मर के नेमप्लेट डेटा की जांच करें कि यह परियोजना की विद्युत आवश्यकताओं से मेल खाता है। किसी भी पारगमन क्षति का निरीक्षण करें।
3. माउंटिंग: दिए गए माउंटिंग छेद का उपयोग करके ट्रांसफार्मर को नींव या दीवार ब्रैकेट पर सुरक्षित रूप से माउंट करें।
4. विद्युत कनेक्शन: प्राथमिक और द्वितीयक कंडक्टरों को उपयुक्त टर्मिनलों से कनेक्ट करें। सुनिश्चित करें कि सभी कनेक्शन विशिष्टताओं के अनुरूप हैं।
5. ग्राउंडिंग: सुरक्षा और सिस्टम स्थिरता सुनिश्चित करने के लिए ट्रांसफार्मर के ग्राउंडिंग टर्मिनल को सुविधा के ग्राउंडिंग इलेक्ट्रोड सिस्टम से कनेक्ट करें।
6. ऊर्जाकरण: प्रारंभिक इन्सुलेशन प्रतिरोध परीक्षण करें। ऑपरेशन के शुरुआती घंटों के दौरान बिजली लागू करें और किसी भी असामान्य आवाज़ या गंध की निगरानी करें।

• वाणिज्यिक भवन: कार्यालयों, खुदरा दुकानों और रेस्तरां में प्रकाश व्यवस्था, एचवीएसी और रिसेप्टेकल लोड के लिए एकल-चरण बिजली प्रदान करना।
• स्वास्थ्य देखभाल सुविधाएं: क्लीनिकों, दंत चिकित्सा कार्यालयों और अस्पतालों में जहां सुरक्षा महत्वपूर्ण है, आवश्यक चिकित्सा उपकरण और प्रकाश व्यवस्था प्रदान करना।
• नवीकरणीय ऊर्जा: आवासीय और वाणिज्यिक सौर पीवी प्रणालियों में इन्वर्टर और ग्रिड के बीच एक अलगाव ट्रांसफार्मर के रूप में उपयोग किया जाता है।
• औद्योगिक नियंत्रण: कारखानों में एकल-चरण मशीनरी, नियंत्रण पैनल और स्वचालन प्रणाली को बिजली की आपूर्ति करना।
• रेलवे और परिवहन: सिग्नलिंग सिस्टम और स्टेशन बिजली आपूर्ति में उपयोग किया जाता है।

• बढ़ी हुई सुरक्षा: एपॉक्सी रेजिन इन्सुलेशन स्वयं बुझ जाता है और कोई जहरीला धुआं पैदा नहीं करता है, जिससे कर्मियों और संपत्ति की सुरक्षा सुनिश्चित होती है।
• कम परिचालन लागत: उच्च दक्षता वाली कोर और कंडक्टर सामग्री ऊर्जा हानि को कम करती है, जिससे बिजली बिल पर महत्वपूर्ण बचत होती है।
• कम रखरखाव: सीलबंद, रेज़िन-कास्ट निर्माण धूल, नमी और प्रदूषण से बचाता है, जिससे नियमित तेल परीक्षण या प्रतिस्थापन की आवश्यकता समाप्त हो जाती है।
• शांत संचालन: अनुकूलित कोर डिज़ाइन और सटीक विनिर्माण के परिणामस्वरूप कम परिचालन शोर होता है, जो कार्यालयों और अस्पतालों जैसे शोर-संवेदनशील वातावरण के लिए उपयुक्त है।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
• सीई प्रमाणन (एलवीडी और ईएमसी निर्देश)
• आईईसी 60076-11 (ड्राई-टाइप ट्रांसफार्मर) का अनुपालन
• IEEE C57.12.01 का अनुपालन (ड्राई-टाइप ट्रांसफार्मर के लिए मानक)

• वोल्टेज टैपिंग: सटीक वोल्टेज विनियमन के लिए ऑफ-सर्किट टैप-चेंजर्स (उदाहरण के लिए, ±2.5%)।
• संलग्नक प्रकार: NEMA 1 (इनडोर), NEMA 3R (आउटडोर), या विभिन्न वेंटिलेशन विकल्पों के साथ कस्टम आईपी-रेटेड बाड़े।
• सामग्री चयन: बजट और प्रदर्शन आवश्यकताओं के आधार पर तांबे और एल्यूमीनियम वाइंडिंग्स के बीच चयन।
• सहायक विशेषताएं: तापमान सेंसर (पीटी100), अलार्म/पंखे नियंत्रण के साथ डिजिटल तापमान नियंत्रक, और संक्षारक वातावरण के लिए स्टेनलेस-स्टील हार्डवेयर का एकीकरण।

1. कोर कटिंग और स्टैकिंग: स्वचालित लाइनें उच्च परिशुद्धता के साथ सिलिकॉन स्टील को काटती हैं, इसके बाद संयुक्त नुकसान को कम करने के लिए पांच-चरण वाली प्रगतिशील लेमिनेशन प्रक्रिया होती है।
2. वाइंडिंग: हाई-वोल्टेज कॉइल्स को सटीक तनाव नियंत्रण के साथ लपेटा जाता है। सही परत संरेखण सुनिश्चित करने के लिए स्वचालित फ़ॉइल वाइंडिंग मशीनों का उपयोग करके लो-वोल्टेज फ़ॉइल कॉइल को घाव किया जाता है।
3. वैक्यूम कास्टिंग: कॉइल्स को साँचे में रखा जाता है और एपॉक्सी राल इंजेक्ट करने से पहले वैक्यूम-सूखाया जाता है। सघन, शून्य-मुक्त इन्सुलेशन संरचना सुनिश्चित करने के लिए इलाज की प्रक्रिया एक पूर्व-क्रमादेशित वक्र का अनुसरण करती है।
4. अंतिम असेंबली और परीक्षण: कोर-कॉइल असेंबली को बाड़े में फिट किया गया है। अंतरराष्ट्रीय मानकों का अनुपालन सुनिश्चित करने के लिए प्रत्येक डीसी ट्रांसफार्मर को टर्न अनुपात, वाइंडिंग प्रतिरोध, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज परीक्षणों सहित 100% नियमित परीक्षण से गुजरना पड़ता है।

"LEABE का एकल-चरण ट्रांसफार्मर दो वर्षों से हमारे मेडिकल क्लिनिक में त्रुटिपूर्ण ढंग से चल रहा है। शांत संचालन और शून्य रखरखाव बिल्कुल वही है जो हमें एक संवेदनशील वातावरण के लिए चाहिए था।"

"LEABE के उच्च दक्षता वाले ड्राई-टाइप ट्रांसफार्मर से ऊर्जा बचत ध्यान देने योग्य है। उनके इंजीनियरिंग समर्थन ने हमें अपने सौर स्थापना के लिए सही इकाई को अनुकूलित करने में मदद की।"

Q1: पारंपरिक तरल से भरे ट्रांसफार्मर की तुलना में एकल-चरण एपॉक्सी राल ट्रांसफार्मर का मुख्य लाभ क्या है?

उत्तर: प्राथमिक लाभ सुरक्षा है। एपॉक्सी रेजिन ट्रांसफार्मर सूखे, गैर-ज्वलनशील और गैर-प्रदूषणकारी होते हैं, जो उन्हें अग्नि अवरोधों या रोकथाम गड्ढों की आवश्यकता के बिना इनडोर उपयोग के लिए उपयुक्त बनाते हैं। इन्हें रखरखाव की भी काफी कम आवश्यकता होती है।

Q2: लो-वोल्टेज कॉइल के लिए फ़ॉइल वाइंडिंग संरचना का उपयोग क्यों किया जाता है?

ए: फ़ॉइल वाइंडिंग्स गर्मी अपव्यय के लिए एक बड़ा सतह क्षेत्र प्रदान करते हैं और अक्षीय बलों को खत्म करते हैं जो शॉर्ट सर्किट के दौरान वाइंडिंग विरूपण का कारण बन सकते हैं। इसके परिणामस्वरूप अधिक मजबूत और विश्वसनीय ट्रांसफार्मर प्राप्त होता है, विशेष रूप से उच्च-वर्तमान अनुप्रयोगों के लिए।

Q3: क्या इस ट्रांसफार्मर का उपयोग बाहर किया जा सकता है?

उत्तर: हाँ, NEMA 3R या IP54-रेटेड संलग्नक से सुसज्जित होने पर, इस औद्योगिक ट्रांसफार्मर को सुरक्षित रूप से बाहर स्थापित किया जा सकता है। एपॉक्सी रेजिन एनकैप्सुलेशन नमी और यूवी विकिरण के खिलाफ उत्कृष्ट सुरक्षा भी प्रदान करता है।

Q4: 45° स्टेप्ड कोर जोड़ नुकसान को कैसे कम करता है?

ए: 45° मिटर्ड जोड़ चुंबकीय प्रवाह को स्टील के दाने को काटे बिना जोड़ के आर-पार आसानी से गुजरने की अनुमति देता है। यह कोर हानि (हिस्टैरिसीस और एड़ी वर्तमान हानि) को कम करता है और परिचालन शोर स्तर को काफी कम करता है।
