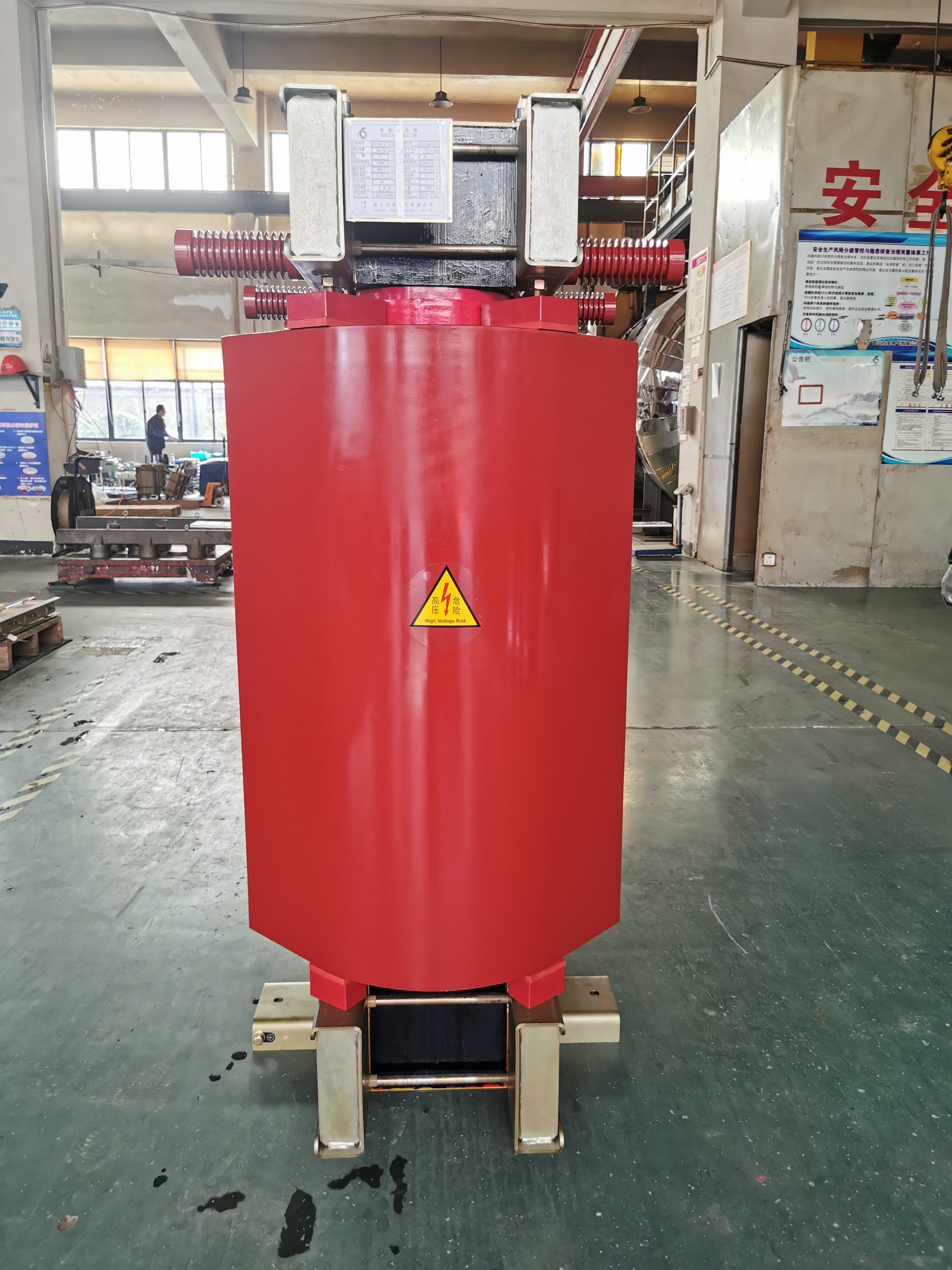

एपॉक्सी-एनकैप्सुलेटेड सीरीज आयरन-कोर रिएक्टर

LEABE एपॉक्सी-एनकैप्सुलेटेड सीरीज़ आयरन-कोर रिएक्टर (CKSC सीरीज़) एक उच्च प्रदर्शन वाला हार्मोनिक फ़िल्टर रिएक्टर है जिसे मध्यम-वोल्टेज विद्युत प्रणालियों में बिजली की गुणवत्ता को अनुकूलित करने के लिए डिज़ाइन किया गया है। कैपेसिटर बैंकों के साथ श्रृंखला कनेक्शन के लिए इंजीनियर किया गया, यह औद्योगिक रिएक्टर प्रभावी ढंग से हार्मोनिक अनुनाद को दबाता है, प्रवाह धाराओं को सीमित करता है, और वोल्टेज तरंगों को स्थिर करता है। उन्नत वैक्यूम एनकैप्सुलेशन तकनीक का उपयोग करके, LEABE एक मजबूत, रखरखाव-मुक्त समाधान प्रदान करता है जो दुनिया भर में औद्योगिक और वाणिज्यिक सुविधाओं के लिए सिस्टम की विश्वसनीयता और ऊर्जा दक्षता को बढ़ाता है।

• रेटेड वोल्टेज: 3kV, 6kV, 10kV, 20kV, 35kV
• रेटेड क्षमता: 3 kvar से 2000 kvar
• सिस्टम आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• प्रतिक्रिया दर (पी): 1%, 4.5%, 5%, 6%, 12% (अनुकूलन योग्य)
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस)
• शीतलन विधि: आनन (वायु प्राकृतिक)
• घुमावदार सामग्री: उच्च शुद्धता तांबे के तार/पन्नी
• मुख्य सामग्री: हाई-ग्रेड कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील (सीआरजीओ)
• टर्मिनल कॉन्फ़िगरेशन: समान-तरफ या विपरीत-तरफ (लचीला डिज़ाइन)
• मानक अनुपालन: आईईसी 60076-6, आईईईई सी57.21

1. शून्य-मुक्त एपॉक्सी एनकैप्सुलेशन: कॉइल को प्रीमियम रेजिन (डॉव/ताओशी जैसे उद्योग के नेताओं द्वारा आपूर्ति) के साथ वैक्यूम-कास्ट किया जाता है, जो एक ठोस, अखंड संरचना बनाता है। यह असाधारण ढांकता हुआ ताकत, आंशिक निर्वहन के प्रतिरोध और एक चिकनी, बुलबुला मुक्त सतह सुनिश्चित करता है जो नमी के प्रवेश को रोकता है।
2. थर्मल और मैकेनिकल स्थिरता: खंडित बेलनाकार वाइंडिंग की विशेषता के साथ, रिएक्टर कम इंटरलेयर वोल्टेज तनाव बनाए रखता है। तापमान में उतार-चढ़ाव के दौरान दरारों को रोकने के लिए, कंडक्टरों के थर्मल विस्तार गुणांक से मेल खाने के लिए इन्सुलेशन सामग्री का चयन किया जाता है। एकीकृत अक्षीय शीतलन नलिकाएं कुशल गर्मी अपव्यय सुनिश्चित करती हैं, जिससे यह एक वास्तविक कम हानि वाला रिएक्टर बन जाता है।
3. प्रिसिजन कोर इंजीनियरिंग: सीएनसी क्रॉस-कटिंग मशीनों द्वारा संसाधित उच्च गुणवत्ता वाली सीआरजीओ सिलिकॉन स्टील शीट से निर्मित, कोर हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करता है। अद्वितीय वैक्यूम संसेचन प्रक्रिया लेमिनेशन को उसकी जगह पर लॉक कर देती है, जिससे परिचालन शोर और कंपन में भारी कमी आती है।
4. पर्यावरणीय स्थायित्व: एक मजबूत एपॉक्सी राल रिएक्टर के रूप में, यह नमी, धूल और रासायनिक संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। स्वयं-बुझाने वाले, आग प्रतिरोधी गुण इसे औद्योगिक संयंत्रों और वाणिज्यिक भवनों में इनडोर स्थापना के लिए सुरक्षित बनाते हैं।
5. सुपीरियर हार्मोनिक शमन: विशेष रूप से 5वें, 7वें और उच्च-क्रम वाले हार्मोनिक्स को फ़िल्टर करने के लिए ट्यून किया गया, यह इकाई वोल्टेज तरंग रूप में काफी सुधार करती है और विद्युत प्रणाली के समग्र पावर फैक्टर को बढ़ाती है।

1. सिस्टम विश्लेषण: कैपेसिटर बैंक के साथ उचित ट्यूनिंग सुनिश्चित करने के लिए अपनी सुविधा के हार्मोनिक स्पेक्ट्रम के आधार पर आवश्यक प्रतिक्रिया दर (उदाहरण के लिए, 5% या 7%) निर्धारित करें।
2. माउंटिंग: रिएक्टर को एक कठोर, समतल सतह पर स्थापित करें जो उसके वजन को सहन करने में सक्षम हो। कॉइल के चारों ओर वेंटिलेशन के लिए पर्याप्त निकासी सुनिश्चित करें।
3. वायरिंग कॉन्फ़िगरेशन: टर्मिनल लेआउट (एक ही तरफ या विपरीत तरफ) का चयन करें जो केबल की लंबाई और जटिलता को कम करने के लिए आपके स्विचगियर लेआउट के लिए सबसे उपयुक्त हो।
4. विद्युत कनेक्शन: रिएक्टर को कैपेसिटर बैंक और कॉन्टैक्टर पैनल के बीच श्रृंखला में कनेक्ट करें। सुनिश्चित करें कि सभी टर्मिनल निर्दिष्ट टॉर्क मानों तक कसे हुए हैं।
5. कमीशनिंग: ऊर्जाकरण से पहले, इन्सुलेशन प्रतिरोध को सत्यापित करें। यह सुनिश्चित करने के लिए कि यह डिज़ाइन तापमान सीमा के भीतर और असामान्य शोर के बिना संचालित हो, प्रारंभिक ऑपरेशन के दौरान यूनिट की निगरानी करें।

• पावर फैक्टर करेक्शन (पीएफसी) सिस्टम: अनुनाद को रोकने और स्विचिंग सर्ज को सीमित करने के लिए स्वचालित कैपेसिटर बैंकों में उपयोग किया जाता है।
• परिवर्तनीय आवृत्ति ड्राइव (वीएफडी): विनिर्माण संयंत्रों में औद्योगिक ड्राइव द्वारा उत्पन्न हार्मोनिक विरूपण को कम करना।
• नवीकरणीय ऊर्जा: सौर और पवन फार्म संग्रह प्रणालियों में वोल्टेज को स्थिर करना।
• भारी उद्योग: आर्क भट्टियों, रोलिंग मिलों और बड़े मोटर ड्राइव को वोल्टेज सैग और हार्मोनिक हस्तक्षेप से बचाना।
• डेटा केंद्र: ग्रिड-साइड हार्मोनिक्स को फ़िल्टर करके महत्वपूर्ण आईटी बुनियादी ढांचे के लिए स्वच्छ बिजली वितरण सुनिश्चित करना।

• विस्तारित उपकरण जीवन: हार्मोनिक्स को फ़िल्टर करके और थर्मल तनाव को कम करके, लीब रिएक्टर कैपेसिटर और स्विचगियर की सुरक्षा करता है, जिससे महंगे प्रतिस्थापन की आवृत्ति कम हो जाती है।
• बेहतर बिजली गुणवत्ता: एक क्लीनर वोल्टेज साइन वेव प्रदान करता है, जो संवेदनशील इलेक्ट्रॉनिक उपकरणों के प्रदर्शन और विश्वसनीयता को बढ़ाता है।
• विनियामक अनुपालन: उपयोगिता प्रदाताओं के दंड से बचने के लिए सुविधाओं को हार्मोनिक नियंत्रण के लिए आईईईई 519 मानकों को पूरा करने में मदद करता है।
• कम डाउनटाइम: मजबूत कास्ट-कॉइल डिज़ाइन वस्तुतः रखरखाव-मुक्त है, जो कठोर औद्योगिक सेटिंग्स में निरंतर संचालन सुनिश्चित करता है।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
• सीई प्रमाणीकरण (कम वोल्टेज निर्देश)
• आईईसी 60076-6 (प्रतिक्रियाएं) का अनुपालन
• IEEE C57.21 का अनुपालन (ड्राई-टाइप रिएक्टरों के लिए मानक)

• विद्युत पैरामीटर: विशिष्ट लोड प्रोफाइल से मेल खाने के लिए क्षमता (केवीएआर), वोल्टेज (केवी), और प्रतिक्रिया दर (%) का अनुकूलन।
• यांत्रिक विन्यास: पैनल लेआउट को अनुकूलित करने के लिए टर्मिनल ओरिएंटेशन (समान-तरफ या विपरीत-तरफ) का विकल्प।
• पर्यावरण संरक्षण: संक्षारक वातावरण के लिए कस्टम पेंट फ़िनिश और उच्च आर्द्रता वाले क्षेत्रों के लिए विशेष टर्मिनल बॉक्स डिज़ाइन।
• निगरानी: वास्तविक समय थर्मल निगरानी के लिए तापमान सेंसर (पीटीसी/पीटी100) का वैकल्पिक एकीकरण।

1. कोर प्रोसेसिंग: गड़गड़ाहट को कम करने के लिए सिलिकॉन स्टील शीट को उच्च-सटीक सीएनसी मशीनों से काटा जाता है, फिर कम शोर और उच्च यांत्रिक स्थिरता सुनिश्चित करने के लिए स्टैक्ड और वैक्यूम-संसेचित किया जाता है।
2. वाइंडिंग और एनकैप्सुलेशन: कॉपर वाइंडिंग्स को खंडित बेलनाकार संरचना में व्यवस्थित किया जाता है। असेंबली को एक सांचे में रखा जाता है, वैक्यूम से सुखाया जाता है, और हवा के बुलबुले को खत्म करने के लिए कंप्यूटर-नियंत्रित प्रक्रिया का उपयोग करके एपॉक्सी राल के साथ डाला जाता है।
3. इलाज: इष्टतम यांत्रिक और ढांकता हुआ शक्ति प्राप्त करने के लिए कास्ट कॉइल एक क्रमादेशित इलाज चक्र से गुजरता है।
4. अंतिम परीक्षण: अंतरराष्ट्रीय मानकों के अनुपालन की गारंटी के लिए प्रत्येक इकाई को नियमित परीक्षणों के अधीन किया जाता है जिसमें टर्न अनुपात, डीसी प्रतिरोध, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज प्रतिरोध परीक्षण शामिल हैं।

"LEABE के एपॉक्सी-एनकैप्सुलेटेड रिएक्टर हमारे रोलिंग मिल संचालन को स्थिर करने में सहायक रहे हैं। निर्माण की गुणवत्ता असाधारण है, और शोर का स्तर हमारी पिछली इकाइयों की तुलना में काफी कम है।"

"हमें अपने सौर फार्म के लिए एक विश्वसनीय हार्मोनिक फ़िल्टर की आवश्यकता थी। LEABE ने एक अनुकूलित समाधान प्रदान किया जो हमारी ग्रिड आवश्यकताओं से पूरी तरह मेल खाता है और पहले दिन से ही त्रुटिहीन प्रदर्शन कर रहा है।"

Q1: 5% और 7% डिट्यून्ड रिएक्टर के बीच क्या अंतर है?

ए: 5% रिएक्टर का उपयोग आमतौर पर 5वें क्रम के हार्मोनिक्स (300 हर्ट्ज) को फ़िल्टर करने के लिए किया जाता है और यह सामान्य औद्योगिक भार के लिए उपयुक्त है। 7% रिएक्टर को 4.2वें क्रम के हार्मोनिक्स को फ़िल्टर करने के लिए ट्यून किया गया है, जो 5वें और 7वें हार्मोनिक्स के खिलाफ बेहतर सुरक्षा प्रदान करता है, जो इसे वीएफडी जैसे भारी गैर-रेखीय भार वाले वातावरण के लिए आदर्श बनाता है।

Q2: ड्राई-टाइप रिएक्टरों के लिए वैक्यूम एनकैप्सुलेशन क्यों महत्वपूर्ण है?

ए: वैक्यूम एनकैप्सुलेशन जमने से पहले एपॉक्सी राल से हवा और नमी को हटा देता है। यह रिक्त स्थान या बुलबुले के गठन को रोकता है, जो आंशिक निर्वहन का कारण बन सकता है और समय के साथ इन्सुलेशन विफलता का कारण बन सकता है। यह सुनिश्चित करता है कि ग्रिड-सपोर्ट रिएक्टर दशकों तक विश्वसनीय बना रहे।

Q3: क्या इस रिएक्टर का उपयोग बाहर किया जा सकता है?

ए: जबकि कोर और कॉइल नमी प्रतिरोधी हैं, मानक इकाइयां इनडोर उपयोग के लिए डिज़ाइन की गई हैं। बाहरी अनुप्रयोगों के लिए, हम पर्यावरणीय कारकों से बचाने के लिए IP54-रेटेड बाड़ों और एंटी-कंडेनसेशन हीटर वाली इकाइयों की पेशकश करते हैं।

Q4: रिएक्टर पावर फैक्टर में कैसे सुधार करता है?

ए: रिएक्टर स्वयं आगमनात्मक है, लेकिन जब इसे कैपेसिटर बैंक के साथ श्रृंखला में रखा जाता है, तो यह कैपेसिटर को हार्मोनिक्स के कारण ओवरहीटिंग के बिना सुरक्षित रूप से संचालित करने की अनुमति देता है। यह कैपेसिटर को सिस्टम को प्रभावी ढंग से प्रतिक्रियाशील बिजली (केवीएआर) की आपूर्ति करने में सक्षम बनाता है, जिससे समग्र पावर फैक्टर में सुधार होता है।
