ड्राई टाइप स्टार्टिंग ट्रांसफार्मर

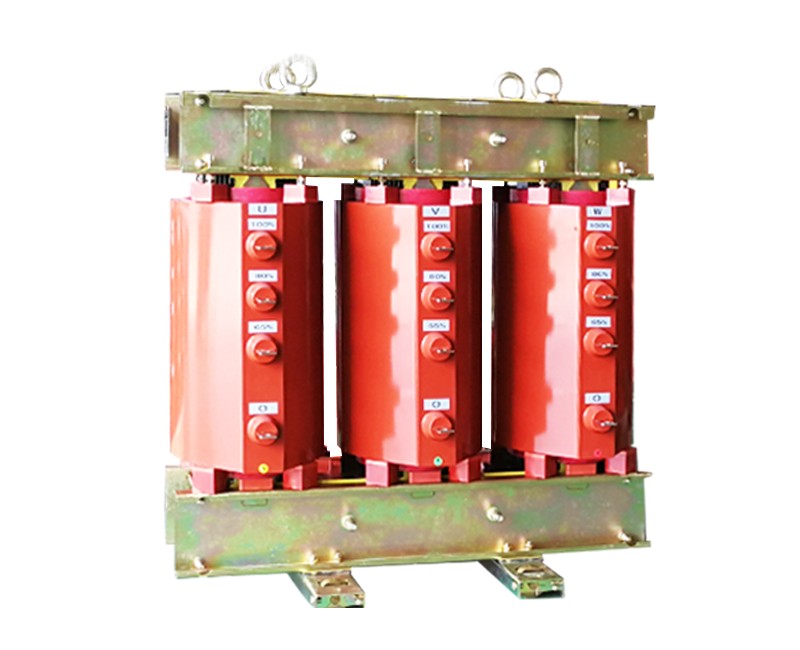

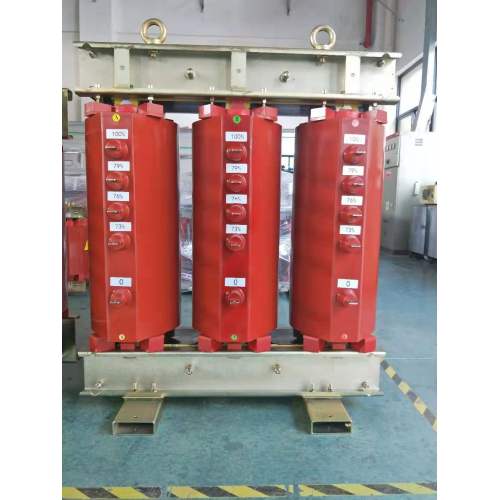

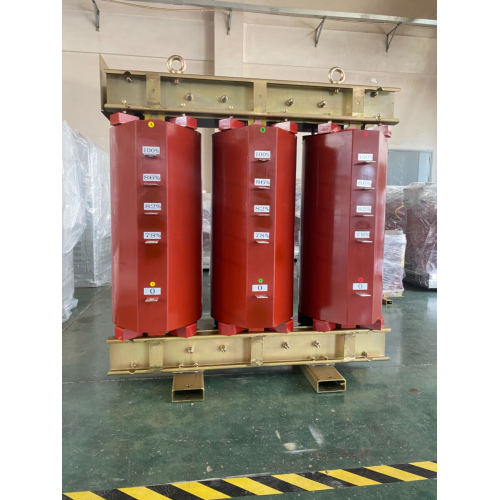

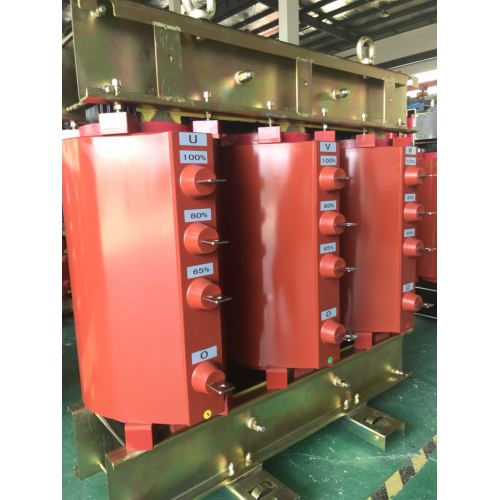

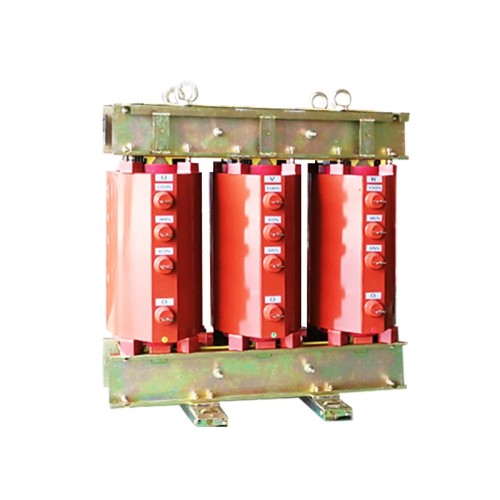

लीबे क्यूओएससी सीरीज ड्राई टाइप स्टार्टिंग ट्रांसफार्मर

उत्पाद अवलोकन

LEABE QOSC सीरीज ड्राई टाइप स्टार्टिंग ट्रांसफार्मर प्रस्तुत करता है, जो एक विशेष मोटर स्टार्टिंग ट्रांसफार्मर है जिसे बड़े एसी एसिंक्रोनस मोटर्स के उच्च प्रवाह धाराओं को प्रबंधित करने के लिए इंजीनियर किया गया है। जब मोटरें पूर्ण वोल्टेज पर शुरू होती हैं, तो वे अपने रेटेड करंट का 5-7 गुना खींचती हैं, जिससे वोल्टेज में गंभीर गिरावट आती है और पावर ग्रिड पर यांत्रिक तनाव होता है। हमारा स्टार्ट ऑटोट्रांसफॉर्मर स्टार्टअप के दौरान वोल्टेज को अस्थायी रूप से कम करके, लाइन की गड़बड़ी को कम करने की आवश्यकता के साथ उच्च ब्रेकअवे टॉर्क की आवश्यकता को संतुलित करके इसे कम करता है। तेल में डूबी इकाइयों के विपरीत, यह शुष्क-प्रकार का डिज़ाइन औद्योगिक वातावरण के लिए एक सुरक्षित, रखरखाव-मुक्त समाधान प्रदान करता है। 220 किलोवाट से 20000 किलोवाट तक की बिजली रेंज को कवर करते हुए, यह भारी उद्योगों के लिए पसंदीदा विकल्प है, जिन्हें विश्वसनीय, उच्च-टोक़ मोटर स्टार्टिंग की आवश्यकता होती है।

तकनीकी निर्देश

QOSC श्रृंखला को मजबूती और उच्च-प्रदर्शन मोटर नियंत्रण के लिए इंजीनियर किया गया है। मुख्य विशिष्टताओं में शामिल हैं:

• रेटेड पावर रेंज: 220 किलोवाट से 20000 किलोवाट।
• इन्सुलेशन क्लास: एफ-क्लास (155 डिग्री सेल्सियस) / एच-क्लास (180 डिग्री सेल्सियस)।
• शीतलन विधि: वायु प्राकृतिक (एएन) / मजबूर वायु (एएफ)।
• टैप कॉन्फ़िगरेशन: मानक 65% और 80% वोल्टेज टैप (अनुकूलन योग्य)।
• इन्सुलेशन प्रणाली: एपॉक्सी राल एनकैप्सुलेशन (कक्षा एच)।
• आवृत्ति: 50/60 हर्ट्ज़।
• कर्तव्य चक्र: कम समय की रुक-रुक कर होने वाली ड्यूटी (S2)।
• वाइंडिंग सामग्री: उच्च ग्रेड तांबा (मानक) / एल्यूमिनियम (वैकल्पिक)।

उत्पाद सुविधाएँ एवं लाभ

LEABE LEABE ट्रांसफार्मर सुरक्षा, प्रदर्शन और पर्यावरण अनुपालन पर ध्यान केंद्रित करते हुए पारंपरिक शुरुआती तरीकों की तुलना में विशिष्ट लाभ प्रदान करता है:

1. सुपीरियर स्टार्टिंग टॉर्क: शुरुआती रिएक्टरों की तुलना में, QOSC ऑटोट्रांसफॉर्मर खींची गई लाइन करंट के सापेक्ष एक उच्च स्टार्टिंग टॉर्क प्रदान करता है। यह क्रशर, कन्वेयर और बड़े कंप्रेसर जैसे उच्च ब्रेकअवे टॉर्क वाले लोड के लिए महत्वपूर्ण है।
2. एपॉक्सी रेज़िन एनकैप्सुलेशन: वाइंडिंग्स को एपॉक्सी रेज़िन में वैक्यूम-कास्ट किया जाता है, जो नमी, धूल और रासायनिक संदूषकों के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है। यह कठोर औद्योगिक वातावरण में उच्च ढांकता हुआ ताकत और लंबे परिचालन जीवन को सुनिश्चित करता है।
3. ड्राई-टाइप सुरक्षा: एक इनकैप्सुलेटेड ट्रांसफार्मर के रूप में, यह गैर-ज्वलनशील है और तेल रिसाव के जोखिम को समाप्त करता है, जिससे यह इनडोर इंस्टॉलेशन और संवेदनशील क्षेत्रों के लिए एक सुरक्षित और पर्यावरण के अनुकूल विकल्प बन जाता है।
4. ग्रिड प्रभाव को कम करना: शुरुआती वोल्टेज को कम करके, ट्रांसफार्मर इनरश करंट को काफी कम कर देता है, जिससे वोल्टेज की शिथिलता को रोका जा सकता है जो एक ही विद्युत नेटवर्क पर संवेदनशील इलेक्ट्रॉनिक्स और अन्य प्रक्रियाओं को बाधित कर सकता है।
5. मजबूत निर्माण: छोटी अवधि की उच्च-वर्तमान घटनाओं के लिए डिज़ाइन किया गया, ट्रांसफार्मर का मजबूत निर्माण मोटर स्टार्ट के दौरान उत्पन्न तीव्र विद्युत चुम्बकीय बलों का सामना करता है, जिससे विश्वसनीयता और दीर्घायु सुनिश्चित होती है।

स्थापना और संचालन गाइड

सुरक्षा और इष्टतम प्रदर्शन सुनिश्चित करने के लिए, अपने हाई-वोल्टेज स्टार्टर ट्रांसफार्मर के लिए इस मानक प्रक्रिया का पालन करें:

1. माउंटिंग: ट्रांसफार्मर को स्विचबोर्ड के अच्छी तरह हवादार भाग या एक समर्पित बाड़े में स्थापित करें। सुनिश्चित करें कि नींव इकाई के वजन का समर्थन कर सकती है।
2. विद्युत कनेक्शन: लाइन पावर को प्राथमिक टर्मिनलों से कनेक्ट करें। मोटर को सेकेंडरी टैपिंग टर्मिनलों से कनेक्ट करें (उदाहरण के लिए, 65% या 80%)। सुनिश्चित करें कि सभी कनेक्शन विशिष्टताओं के अनुरूप हैं।
3. प्रारंभिक अनुक्रम: ऑटोट्रांसफॉर्मर के माध्यम से कम वोल्टेज लागू करने के लिए मुख्य संपर्ककर्ता को बंद करें। मोटर उच्च टॉर्क और नियंत्रित धारा के साथ गति करेगी।
4. बाईपास ऑपरेशन: एक बार जब मोटर अपनी समकालिक गति के लगभग 75-80% तक पहुंच जाए, तो मोटर पर पूर्ण लाइन वोल्टेज लागू करने के लिए बाईपास संपर्ककर्ता को बंद कर दें।
5. अलगाव: सर्किट से ऑटोट्रांसफॉर्मर को डिस्कनेक्ट करने के लिए शुरुआती संपर्ककर्ता खोलें। ट्रांसफार्मर अब अगले प्रारंभ चक्र के लिए तैयार है।

अनुप्रयोग परिदृश्य

लीब ड्राई-टाइप ट्रांसफार्मर हेवी-ड्यूटी औद्योगिक अनुप्रयोगों के लिए आवश्यक हैं जहां सुरक्षा और विश्वसनीयता सर्वोपरि है:

• खनन और खनिज: बड़े क्रशर, बॉल मिल और कन्वेयर सिस्टम शुरू करना जहां उच्च ब्रेकअवे टॉर्क अनिवार्य है।
• तेल और गैस: रिफाइनरियों और अपतटीय प्लेटफार्मों में बड़े कंप्रेसर और पंपों को शक्ति प्रदान करना।
• जल एवं अपशिष्ट जल: नगरपालिका प्रणालियों में बड़े केन्द्रापसारक पंपों का प्रबंधन करना जहां स्थैतिक सिर के दबाव को दूर करने के लिए उच्च प्रारंभिक टोक़ की आवश्यकता होती है।
• भारी विनिर्माण: स्टील मिलों और सीमेंट संयंत्रों में बड़े पंखे, ब्लोअर और मिक्सर शुरू करना।

ग्राहकों के लिए लाभ

LEABE एनकैप्सुलेटेड ट्रांसफार्मर में निवेश करने से महत्वपूर्ण परिचालन और वित्तीय लाभ मिलते हैं:

• उन्नत सुरक्षा: ड्राई-टाइप, एपॉक्सी-एनकैप्सुलेटेड डिज़ाइन तेल से भरे ट्रांसफार्मर से जुड़े आग के खतरों और पर्यावरणीय जोखिमों को समाप्त करता है।
• डाउनटाइम में कमी: हाई-टॉर्क स्टार्टिंग सुनिश्चित करती है कि मोटरें तेजी से परिचालन गति तक पहुंचें, जिससे उत्पादन में देरी कम हो।
• कम रखरखाव लागत: सीलबंद, रखरखाव-मुक्त डिज़ाइन नियमित निरीक्षण और तेल के नमूने की आवश्यकता को कम करता है।
• बेहतर ग्रिड स्थिरता: वोल्टेज गिरावट को रोकता है जो एक ही विद्युत नेटवर्क पर संवेदनशील इलेक्ट्रॉनिक्स और अन्य प्रक्रियाओं को बाधित कर सकता है।

प्रमाणपत्र और अनुपालन

LEABE उच्चतम अंतरराष्ट्रीय मानकों का पालन करता है। हमारा QOSC श्रृंखला मोटर स्टार्टिंग ट्रांसफार्मर IEC 60076 और IEEE C57 मानकों के अनुसार डिज़ाइन किया गया है। हम अपनी गुणवत्ता प्रबंधन प्रणाली के लिए आईएसओ 9001 प्रमाणन बनाए रखते हैं, कच्चे माल की खरीद से लेकर अंतिम परीक्षण तक कठोर गुणवत्ता नियंत्रण सुनिश्चित करते हैं।

अनुकूलन विकल्प

हम विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन प्रदान करते हैं। हमारे ड्राई टाइप स्टार्टिंग ट्रांसफार्मर के विकल्पों में विशिष्ट टैपिंग प्रतिशत (उदाहरण के लिए, 50%, 65%, 80%), वोल्टेज रेटिंग और टर्मिनल कॉन्फ़िगरेशन शामिल हैं। हम विशिष्ट मोटर मॉडल और शुरुआती टॉर्क आवश्यकताओं के आधार पर इकाइयां भी डिजाइन कर सकते हैं, जो आपके एप्लिकेशन के लिए एकदम फिट सुनिश्चित करते हैं।

उत्पादन प्रक्रिया

हमारी विनिर्माण प्रक्रिया सख्त गुणवत्ता नियंत्रण के साथ सटीक इंजीनियरिंग को जोड़ती है। उच्च श्रेणी के कंडक्टरों की सटीक कटिंग और वाइंडिंग से लेकर एपॉक्सी राल के वैक्यूम दबाव संसेचन तक, प्रत्येक LEABE ट्रांसफार्मर स्थायित्व के लिए बनाया गया है। प्रत्येक इकाई व्यापक परीक्षण से गुजरती है, जिसमें टर्न अनुपात सत्यापन, इन्सुलेशन प्रतिरोध परीक्षण और उच्च-वोल्टेज झेलने वाले परीक्षण शामिल हैं, जो शून्य-दोष वितरण की गारंटी देते हैं।

अक्सर पूछे जाने वाले प्रश्न - अक्सर पूछे जाने वाले प्रश्न

प्रश्न: तेल में डूबे ट्रांसफार्मर की तुलना में ड्राई-टाइप स्टार्टिंग ट्रांसफार्मर का क्या फायदा है?
उत्तर: शुष्क प्रकार के ट्रांसफार्मर गैर-ज्वलनशील, पर्यावरण के अनुकूल होते हैं, और वस्तुतः किसी रखरखाव की आवश्यकता नहीं होती है क्योंकि उनमें रिसाव या नमूना लेने के लिए कोई तेल नहीं होता है। वे इनडोर प्रतिष्ठानों, शहरी क्षेत्रों और पर्यावरण की दृष्टि से संवेदनशील साइटों के लिए आदर्श हैं जहां सुरक्षा एक प्राथमिक चिंता है।

प्रश्न: एक प्रारंभिक ऑटोट्रांसफॉर्मर की तुलना एक प्रारंभिक रिएक्टर से कैसे की जाती है?
ए: एक स्टार्ट ऑटोट्रांसफॉर्मर एक रिएक्टर की तुलना में दी गई लाइन करंट कटौती के लिए एक उच्च शुरुआती टॉर्क प्रदान करता है। जबकि रिएक्टर सरल और अधिक कॉम्पैक्ट होते हैं, भारी भार के लिए ऑटोट्रांसफॉर्मर को प्राथमिकता दी जाती है, जिन्हें चलना शुरू करने के लिए उच्च ब्रेकअवे टॉर्क की आवश्यकता होती है।

प्रश्न: क्या इस ट्रांसफार्मर का उपयोग निरंतर संचालन के लिए किया जा सकता है?
उत्तर: नहीं, QOSC श्रृंखला को मोटर स्टार्टअप (आमतौर पर 10-30 सेकंड) के दौरान कम समय की रुक-रुक कर ड्यूटी के लिए डिज़ाइन किया गया है। ओवरहीटिंग को रोकने के लिए मोटर के पूरी गति पर पहुंचने पर इसे बायपास करना होगा।

प्रश्न: QOSC श्रृंखला के लिए उपलब्ध अधिकतम पावर रेटिंग क्या है?
उत्तर: LEABE उच्च-शक्ति समाधानों में माहिर है। QOSC श्रृंखला को 20000 किलोवाट तक के मोटर स्टार्टिंग अनुप्रयोगों के लिए डिज़ाइन किया जा सकता है, जो इसे सबसे अधिक मांग वाले औद्योगिक ड्राइव के लिए उपयुक्त बनाता है।
