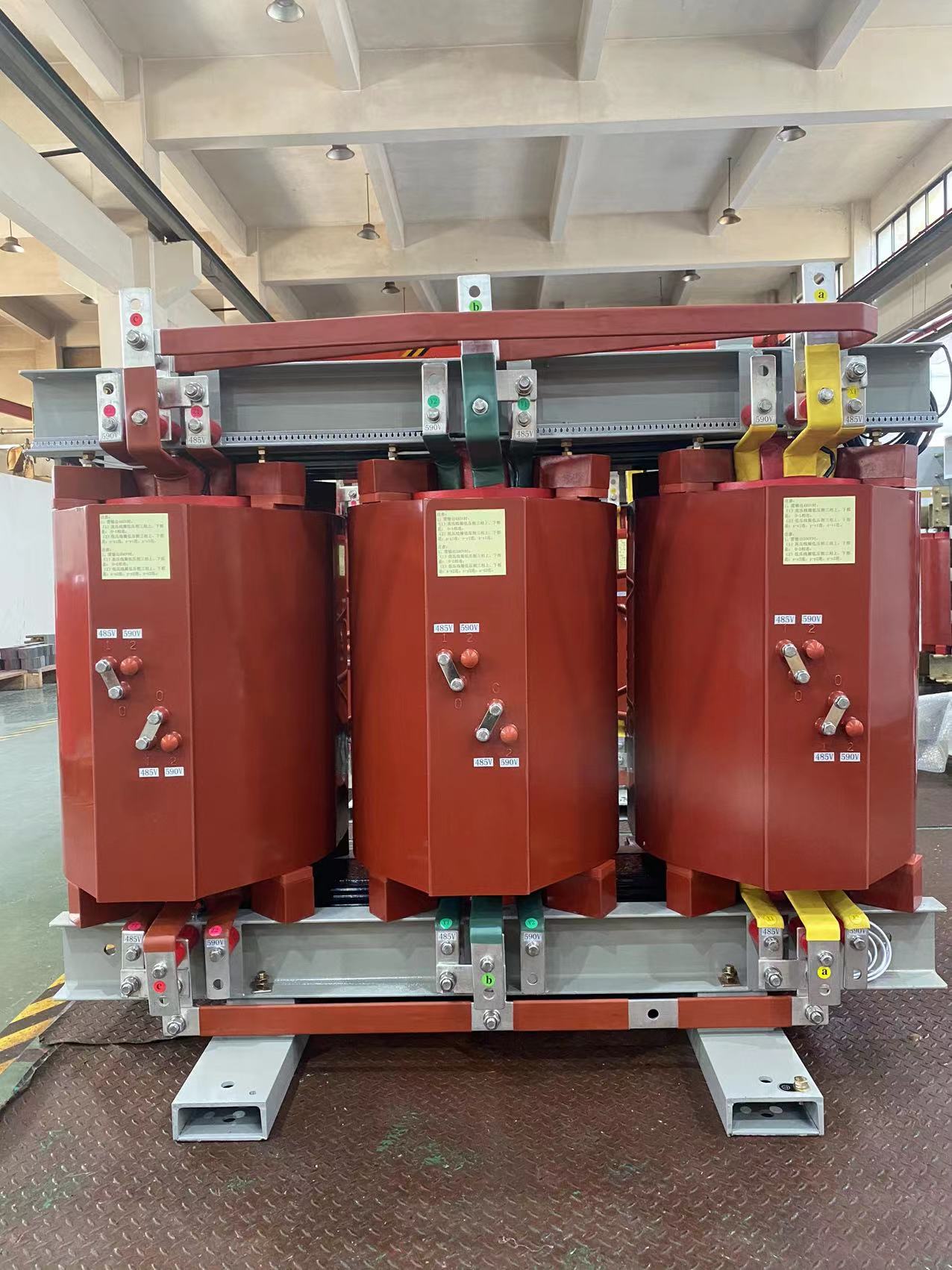

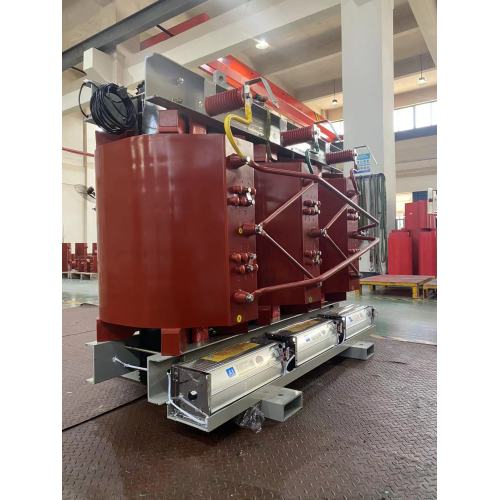

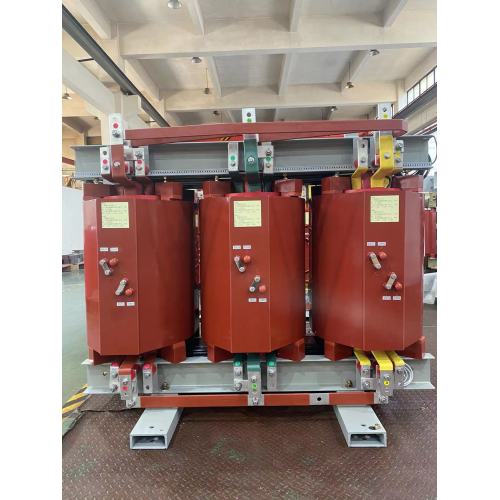

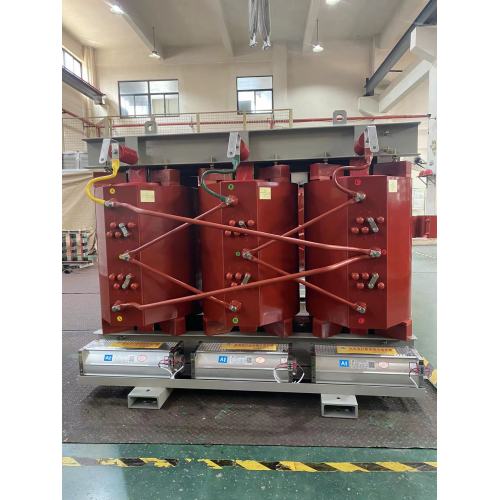

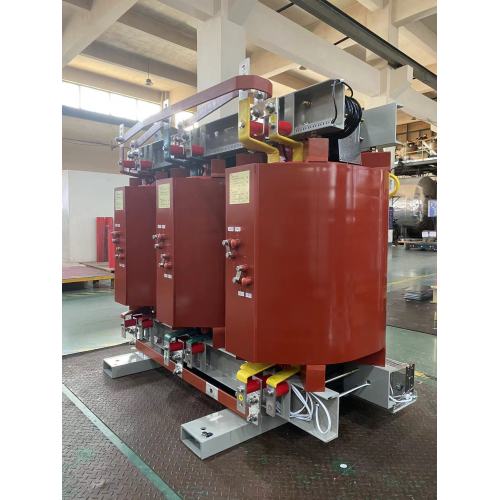

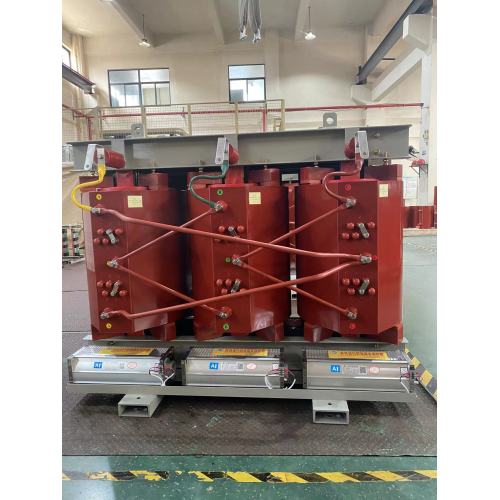

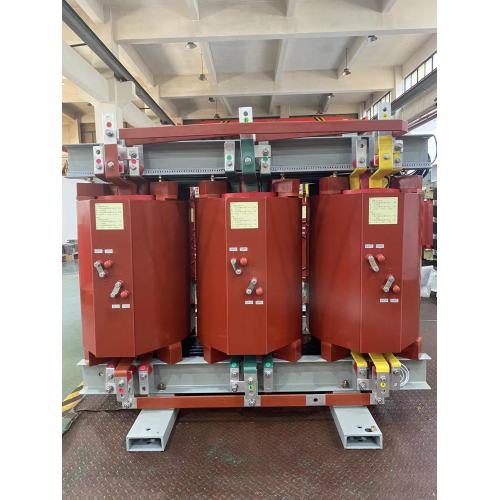

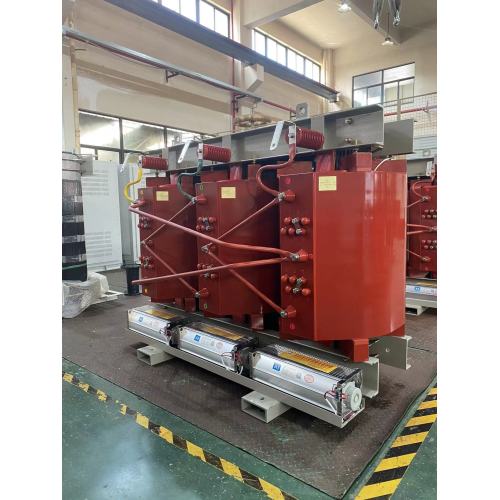

लीबे कस्टम रेक्टिफायर ट्रांसफार्मर

लीबे कस्टम रेक्टिफायर ट्रांसफार्मर - उच्च दक्षता पावर रूपांतरण समाधान

उत्पाद अवलोकन

LEABE हमारे कस्टम रेक्टिफायर ट्रांसफार्मर के साथ सटीक-इंजीनियर्ड पावर समाधान में माहिर है, जिसे असाधारण स्थिरता और दक्षता के साथ एसी पावर को डीसी में परिवर्तित करने के लिए डिज़ाइन किया गया है। एक विशेष LEABE ट्रांसफार्मर के रूप में, इस इकाई को विश्वसनीय डीसी पावर की आवश्यकता वाली औद्योगिक प्रक्रियाओं, जैसे इलेक्ट्रोकेमिकल अनुप्रयोगों, परिवर्तनीय गति ड्राइव और नवीकरणीय ऊर्जा प्रणालियों के लिए इंजीनियर किया गया है। मानक वितरण ट्रांसफार्मर के विपरीत, हमारे रेक्टिफायर ट्रांसफार्मर में अद्वितीय हार्मोनिक धाराओं और सुधार से जुड़े थर्मल तनाव को संभालने के लिए अनुकूलित वाइंडिंग कॉन्फ़िगरेशन और मजबूत इन्सुलेशन सिस्टम की सुविधा है। 20000 किलोवाट तक उपलब्ध बिजली रेटिंग के साथ, यह ड्राई-टाइप ट्रांसफार्मर ग्रिड गड़बड़ी को कम करते हुए बेहतर प्रदर्शन प्रदान करता है, जिससे यह औद्योगिक वातावरण की मांग के लिए आदर्श विकल्प बन जाता है।

तकनीकी निर्देश

हमारे कस्टम रेक्टिफायर ट्रांसफार्मर औद्योगिक अनुप्रयोगों में सटीकता और स्थायित्व के लिए इंजीनियर किए गए हैं:

• रेटेड पावर: 220 किलोवाट से 20000 किलोवाट (विशिष्ट प्रक्रिया आवश्यकताओं के लिए अनुकूलन)।
• प्राथमिक वोल्टेज: 36 केवी तक (ग्रिड कनेक्शन के आधार पर अनुकूलन योग्य)।
• द्वितीयक वोल्टेज: रेक्टिफायर आवश्यकताओं से मेल खाने के लिए अनुकूलित (उदाहरण के लिए, 400V, 690V, 1200V DC)।
• सुधार प्रकार: 6-पल्स, 12-पल्स, या 24-पल्स विन्यास उपलब्ध हैं।
• इन्सुलेशन वर्ग: एफ (155 डिग्री सेल्सियस) / एच (180 डिग्री सेल्सियस)।
• शीतलन विधि: वायु प्राकृतिक (एएन) / मजबूर वायु (एएफ)।
• आवृत्ति: 50/60 हर्ट्ज़।
• वाइंडिंग सामग्री: उच्च शुद्धता वाला तांबा (मानक) / एल्युमीनियम (वैकल्पिक)।
• हार्मोनिक शमन: हार्मोनिक विरूपण को कम करने के लिए अंतर्निहित चरण-शिफ्टिंग क्षमताएं।

उत्पाद सुविधाएँ एवं लाभ

रेक्टिफायर अनुप्रयोगों के लिए अनुकूलित LEABE मोटर स्टार्टिंग ट्रांसफार्मर तकनीक विशिष्ट लाभ प्रदान करती है:

1. सुधार के लिए अनुकूलित: मानक ट्रांसफार्मर के विपरीत, हमारी रेक्टिफायर इकाइयों में विशेष वाइंडिंग कॉन्फ़िगरेशन होते हैं जो हार्मोनिक विरूपण को कम करते हैं और बिजली की गुणवत्ता में सुधार करते हैं। 12-पल्स और 24-पल्स डिज़ाइन 5वें, 7वें और 11वें हार्मोनिक्स को काफी कम कर देते हैं, जिससे संवेदनशील उपकरणों के लिए स्वच्छ शक्ति सुनिश्चित होती है।
2. एपॉक्सी रेज़िन एनकैप्सुलेशन: वाइंडिंग्स को एपॉक्सी रेज़िन के साथ वैक्यूम-कास्ट किया जाता है, जिससे एक सीलबंद, अखंड संरचना बनती है जो नमी, धूल और रासायनिक संदूषकों के खिलाफ उत्कृष्ट सुरक्षा प्रदान करती है। यह एनकैप्सुलेटेड ट्रांसफार्मर डिज़ाइन कठोर औद्योगिक वातावरण में दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
3. सुपीरियर थर्मल प्रबंधन: सुधार के बढ़ते थर्मल तनाव को संभालने के लिए ट्रांसफार्मर में अक्षीय शीतलन नलिकाएं और अनुकूलित घुमावदार ज्यामिति शामिल होती है। यह अलग-अलग लोड परिस्थितियों में भी स्थिर संचालन सुनिश्चित करता है।
4. कम वोल्टेज शुरुआती क्षमता: हमारे मोटर स्टार्टिंग ट्रांसफार्मर के समान, इन इकाइयों को सिस्टम स्टार्टअप के दौरान घुसपैठ धाराओं को कम करने, ट्रांसफार्मर और कनेक्टेड उपकरण दोनों की सुरक्षा के लिए टैपिंग प्रतिशत (उदाहरण के लिए, 65%, 80%) के साथ कॉन्फ़िगर किया जा सकता है।
5. मजबूत शॉर्ट-सर्किट प्रतिरोध: फ़ॉइल वाइंडिंग संरचना शॉर्ट सर्किट के दौरान अक्षीय बलों को प्रभावी ढंग से समाप्त कर देती है, जबकि एपॉक्सी एनकैप्सुलेशन विद्युत चुम्बकीय तनाव का सामना करने के लिए अतिरिक्त यांत्रिक शक्ति प्रदान करता है।

स्थापना और संचालन गाइड

इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए, अपने कस्टम रेक्टिफायर ट्रांसफार्मर के लिए इस प्रक्रिया का पालन करें:

1. साइट की तैयारी: ट्रांसफार्मर को शीतलन के लिए पर्याप्त जगह वाले हवादार क्षेत्र में स्थापित करें। सुनिश्चित करें कि नींव इकाई के वजन का समर्थन कर सकती है और ठीक से जमी हुई है।
2. विद्युत कनेक्शन: प्राथमिक पक्ष को एसी पावर स्रोत से और द्वितीयक पक्ष को रेक्टिफायर ब्रिज से कनेक्ट करें। सुनिश्चित करें कि सभी कनेक्शन विनिर्देश के अनुसार संचालित हैं और चरण रोटेशन सही है।
3. प्री-कमीशनिंग टेस्ट: यूनिट को सक्रिय करने से पहले इन्सुलेशन प्रतिरोध परीक्षण, टर्न अनुपात सत्यापन और ध्रुवता जांच करें।
4. प्रारंभिक स्टार्टअप: प्रारंभिक स्टार्टअप के दौरान दबाव धाराओं को कम करने के लिए कम वोल्टेज (यदि टैपिंग से सुसज्जित है) लागू करें। तापमान और प्रदर्शन की निगरानी करते हुए धीरे-धीरे पूर्ण वोल्टेज तक बढ़ाएं।
5. चालू संचालन: ट्रांसफार्मर के तापमान और प्रदर्शन की नियमित रूप से निगरानी करें। शुष्क प्रकार के डिज़ाइन के लिए न्यूनतम रखरखाव की आवश्यकता होती है, लेकिन धूल संचय के लिए समय-समय पर निरीक्षण की सिफारिश की जाती है।

अनुप्रयोग परिदृश्य

रेक्टिफायर अनुप्रयोगों के लिए अनुकूलित LEABE हाई-वोल्टेज स्टार्टर तकनीक उद्योगों में महत्वपूर्ण भूमिका निभाती है:

• इलेक्ट्रोकेमिकल प्रक्रियाएं: क्लोर-क्षार, एल्यूमीनियम गलाने और हाइड्रोजन उत्पादन सुविधाओं में इलेक्ट्रोलाइटिक कोशिकाओं को शक्ति प्रदान करना।
• नवीकरणीय ऊर्जा प्रणालियाँ: बैटरी भंडारण प्रणालियों, सौर इनवर्टर और पवन टरबाइन कन्वर्टर्स के लिए एसी पावर को डीसी में परिवर्तित करना।
• औद्योगिक ड्राइव: स्टील मिलों, पेपर मिलों और खनन कार्यों में परिवर्तनीय गति ड्राइव के लिए डीसी पावर प्रदान करना।
• परिवहन अवसंरचना: इलेक्ट्रिक वाहन चार्जिंग स्टेशनों, ट्रामवे और विद्युतीकृत रेलवे के लिए बिजली की आपूर्ति।

ग्राहकों के लिए लाभ

लीब स्टार्ट ऑटोट्रांसफॉर्मर -आधारित रेक्टिफायर समाधान में निवेश महत्वपूर्ण परिचालन लाभ प्रदान करता है:

• बेहतर विद्युत गुणवत्ता: चरण-शिफ्टिंग क्षमताएं और हार्मोनिक शमन विकृति को कम करते हैं, संवेदनशील उपकरणों के लिए स्वच्छ शक्ति सुनिश्चित करते हैं और उपयोगिता आवश्यकताओं का अनुपालन सुनिश्चित करते हैं।
• ऊर्जा दक्षता: अनुकूलित कोर डिज़ाइन और कम-नुकसान वाली सामग्री ऊर्जा की बर्बादी को कम करती है, जिससे ट्रांसफार्मर के जीवनकाल में परिचालन लागत कम हो जाती है।
• बढ़ी हुई विश्वसनीयता: मजबूत, इनकैप्सुलेटेड डिज़ाइन कठोर वातावरण में निरंतर संचालन सुनिश्चित करता है, डाउनटाइम और रखरखाव लागत को कम करता है।
• अनुकूलन योग्य समाधान: प्रत्येक ट्रांसफार्मर को विशिष्ट प्रक्रिया आवश्यकताओं से मेल खाने के लिए इंजीनियर किया जाता है, जो मौजूदा सिस्टम के साथ इष्टतम प्रदर्शन और एकीकरण सुनिश्चित करता है।

प्रमाणपत्र और अनुपालन

LEABE उच्चतम अंतरराष्ट्रीय मानकों का पालन करता है। हमारे कस्टम रेक्टिफायर ट्रांसफार्मर IEC 60076 और IEEE C57 मानकों के अनुसार डिज़ाइन किए गए हैं। हम अपनी गुणवत्ता प्रबंधन प्रणाली के लिए ISO 9001 प्रमाणन बनाए रखते हैं। अनुरोध पर उत्पादों को सीई प्रमाणीकरण और अन्य क्षेत्रीय अनुपालन चिह्नों के साथ आपूर्ति की जा सकती है, जिससे यह सुनिश्चित होता है कि वे औद्योगिक अनुप्रयोगों के लिए वैश्विक सुरक्षा और प्रदर्शन मानकों को पूरा करते हैं।

अनुकूलन विकल्प

हम विशिष्ट प्रक्रिया आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन प्रदान करते हैं। विकल्पों में विभिन्न सुधार कॉन्फ़िगरेशन (6-पल्स, 12-पल्स, 24-पल्स), कम वोल्टेज शुरू करने के लिए टैपिंग प्रतिशत, विभिन्न संलग्नक सुरक्षा स्तर (आईपी00, आईपी20, आईपी23), और तापमान निगरानी प्रणाली (पीटीसी या पीटी100 सेंसर) के साथ एकीकरण शामिल हैं। हम विशिष्ट मोटर मॉडल और एकीकृत ड्राइव सिस्टम के लिए शुरुआती टॉर्क आवश्यकताओं के आधार पर इकाइयां भी डिजाइन कर सकते हैं।

उत्पादन प्रक्रिया

हमारी विनिर्माण प्रक्रिया कुशल शिल्प कौशल के साथ उन्नत स्वचालन को जोड़ती है। हमारी "थ्री-शियर टू-पंच" प्रक्रिया का उपयोग करके उच्च-ग्रेड सिलिकॉन स्टील की सटीक कटिंग से लेकर एपॉक्सी रेजिन वाइंडिंग्स की वैक्यूम कास्टिंग तक, प्रत्येक LEABE ट्रांसफार्मर स्थायित्व के लिए बनाया गया है। संपूर्ण कास्टिंग और इलाज चक्र को शून्य-मुक्त इन्सुलेशन सुनिश्चित करने के लिए पूर्व-क्रमादेशित स्वचालित प्रक्रियाओं द्वारा नियंत्रित किया जाता है। प्रत्येक इकाई व्यापक परीक्षण से गुजरती है, जिसमें टर्न अनुपात सत्यापन, इन्सुलेशन प्रतिरोध परीक्षण और उच्च-वोल्टेज झेलने वाले परीक्षण शामिल हैं, जो शून्य-दोष वितरण की गारंटी देते हैं।

अक्सर पूछे जाने वाले प्रश्न - अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मानक ट्रांसफार्मर और रेक्टिफायर ट्रांसफार्मर के बीच क्या अंतर है?
ए: रेक्टिफायर ट्रांसफार्मर विशेष रूप से एसी को डीसी पावर में परिवर्तित करने से जुड़े हार्मोनिक धाराओं और थर्मल तनाव को संभालने के लिए डिज़ाइन किए गए हैं। उनमें अनुकूलित वाइंडिंग कॉन्फ़िगरेशन, बेहतर कूलिंग सिस्टम और अक्सर हार्मोनिक विरूपण को कम करने के लिए चरण-शिफ्टिंग क्षमताएं शामिल होती हैं।

प्रश्न: 12-पल्स सुधार कॉन्फ़िगरेशन मेरे ऑपरेशन को कैसे लाभ पहुंचाता है?
ए: 12-पल्स कॉन्फ़िगरेशन 30° चरण शिफ्ट के साथ दो 6-पल्स पुलों का उपयोग करता है, जो 5वें और 7वें हार्मोनिक्स को रद्द कर देता है। इससे बिजली की गुणवत्ता में उल्लेखनीय सुधार होता है, उपकरणों पर तनाव कम होता है और उपयोगिता हार्मोनिक विरूपण सीमाओं का अनुपालन सुनिश्चित होता है।

प्रश्न: क्या इस ट्रांसफार्मर का उपयोग मोटर शुरू करने और सुधार दोनों के लिए किया जा सकता है?
उत्तर: हाँ, हमारे कस्टम रेक्टिफायर ट्रांसफार्मर को हमारी मोटर स्टार्टिंग ट्रांसफार्मर श्रृंखला के समान, मोटरों के लिए कम वोल्टेज स्टार्टिंग प्रदान करने के लिए टैपिंग प्रतिशत (उदाहरण के लिए, 65%, 80%) के साथ डिज़ाइन किया जा सकता है। यह दोहरी कार्यक्षमता उन्हें एकीकृत ड्राइव सिस्टम के लिए आदर्श बनाती है।

प्रश्न: ड्राई-टाइप रेक्टिफायर ट्रांसफार्मर के लिए किस रखरखाव की आवश्यकता होती है?
उत्तर: शुष्क प्रकार के ट्रांसफार्मर को तेल से भरी इकाइयों की तुलना में न्यूनतम रखरखाव की आवश्यकता होती है। धूल संचय के लिए समय-समय पर निरीक्षण और कनेक्शन की जकड़न के सत्यापन की सिफारिश की जाती है। एपॉक्सी एनकैप्सुलेशन तेल के नमूने या प्रतिस्थापन की आवश्यकता को समाप्त कर देता है।
