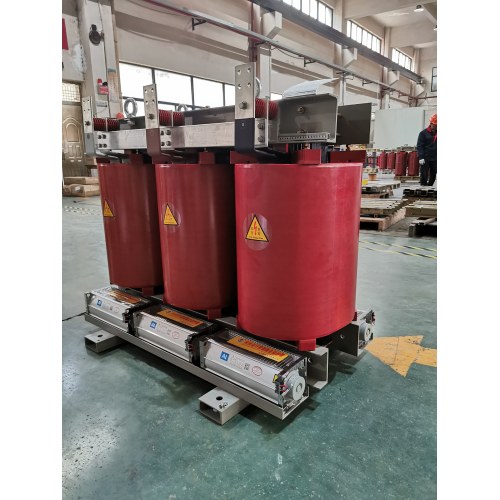

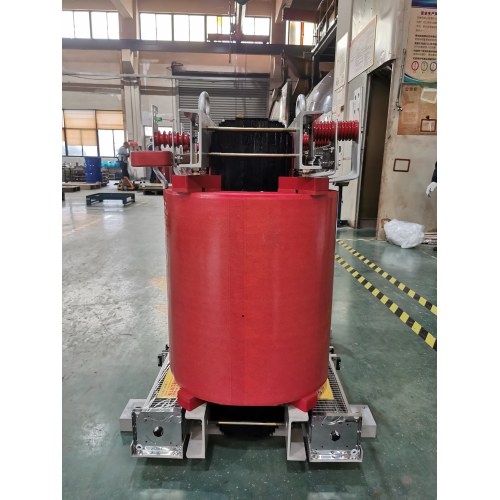

लो रिपल रेक्टिफायर ट्रांसफार्मर

LEABE लो-रिपल रेक्टिफायर ट्रांसफार्मर श्रृंखला, विशेष रूप से हमारे QOSC एपॉक्सी रेजिन इंसुलेटेड स्टार्टिंग ट्रांसफार्मर, बड़े एसी एसिंक्रोनस मोटर्स के सुरक्षित और कुशल स्टार्टअप को सुनिश्चित करने के लिए इंजीनियर किए गए हैं। जब कोई मोटर रेटेड वोल्टेज पर शुरू होती है, तो प्रारंभिक इनरश करंट उसके रेटेड मूल्य से 5-7 गुना तक बढ़ सकता है, जिससे गंभीर वोल्टेज में गिरावट और पावर ग्रिड में अस्थिरता हो सकती है। हमारा मोटर स्टार्टिंग ट्रांसफार्मर मोटर और विद्युत नेटवर्क दोनों की सुरक्षा करते हुए, इस शुरुआती करंट को सीमित करने के लिए वोल्टेज कटौती विधि का उपयोग करता है।

एक मजबूत ड्राई-टाइप ट्रांसफार्मर के रूप में डिज़ाइन किया गया, यह 220KW से 20,000KW तक के उच्च-शक्ति अनुप्रयोगों के लिए एक विश्वसनीय समाधान प्रदान करता है। स्टार्टअप चरण (आमतौर पर सेकंड से दो मिनट तक चलने वाले) के दौरान वोल्टेज को अस्थायी रूप से कम करके, LEABE ट्रांसफार्मर मोटर वाइंडिंग पर यांत्रिक तनाव को कम करते हैं और उपकरण के जीवनकाल को बढ़ाते हैं।

• रेटेड पावर: 220KW - 20,000KW
• इन्सुलेशन वर्ग: एफ या एच (एपॉक्सी रेज़िन इनकैप्सुलेटेड)
• शीतलन विधि: एएन (वायु प्राकृतिक)
• शुरुआती वोल्टेज टैपिंग: अनुकूलन योग्य प्रतिशत (आमतौर पर उपयोगकर्ता की आवश्यकताओं के आधार पर 50%, 65%, 80%)
• आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• घुमावदार सामग्री: उच्च शुद्धता तांबा या उच्च चालकता एल्यूमीनियम
• प्रकार: एनकैप्सुलेटेड ट्रांसफार्मर / ऑटोट्रांसफॉर्मर प्रारंभ करें
• मानक: आईईसी 60076 / आईईईई सी57.12

LEABE लो-रिपल रेक्टिफायर ट्रांसफार्मर अपनी बेहतर निर्माण गुणवत्ता और प्रदर्शन अनुकूलन के कारण औद्योगिक बाजार में खड़ा है:

1. प्रारंभिक धारा में कमी: प्रत्यक्ष-ऑन-लाइन प्रारंभ की तुलना में प्रारंभिक धारा स्पाइक को महत्वपूर्ण रूप से कम करता है, जिससे ग्रिड गड़बड़ी को रोका जा सकता है।
2. हाई स्टार्टिंग टॉर्क: मानक स्टार्टिंग रिएक्टरों के विपरीत, हमारा स्टार्ट ऑटोट्रांसफॉर्मर डिज़ाइन कम वोल्टेज पर भी उच्च टॉर्क आउटपुट बनाए रखता है, जिससे विश्वसनीय मोटर त्वरण सुनिश्चित होता है।
3. कम तरंग आउटपुट: रेक्टिफायर अनुप्रयोगों के लिए इंजीनियर किया गया, यह न्यूनतम हार्मोनिक विरूपण के साथ एक सुचारू डीसी आउटपुट सुनिश्चित करता है।
4. कॉम्पैक्ट और मजबूत डिज़ाइन: रिएक्टरों की तुलना में अधिक शक्ति प्रदान करते हुए, हमारा लीबे ट्रांसफार्मर अपनी बिजली क्षमता के सापेक्ष एक कॉम्पैक्ट फ़ुटप्रिंट पेश करता है, जिससे मूल्यवान फर्श स्थान की बचत होती है।
5. एपॉक्सी रेजिन इन्सुलेशन: क्यूओएससी श्रृंखला में वैक्यूम-कास्ट एपॉक्सी रेजिन की सुविधा है, जो उत्कृष्ट नमी प्रतिरोध, प्रदूषण-विरोधी गुण और अग्नि सुरक्षा (स्वयं बुझाने) प्रदान करता है।

हाई-वोल्टेज स्टार्टर ट्रांसफार्मर को एकीकृत करने के लिए विद्युत प्रोटोकॉल का सावधानीपूर्वक पालन आवश्यक है:

1. प्री-इंस्टॉलेशन जांच: सत्यापित करें कि ट्रांसफार्मर की वोल्टेज टैपिंग मोटर की आवश्यकताओं और ग्रिड की क्षमता से मेल खाती है।
2. कनेक्शन: ट्रांसफार्मर को बिजली आपूर्ति और मोटर टर्मिनलों के बीच कनेक्ट करें। सुनिश्चित करें कि ग्राउंडिंग सुरक्षित है।
3. वोल्टेज चयन: लोड आवश्यकताओं के आधार पर शुरुआती वोल्टेज प्रतिशत (उदाहरण के लिए, 65% या 80%) सेट करें।
4. स्टार्टअप अनुक्रम: मोटर सक्रिय करें। प्रारंभिक त्वरण चरण के दौरान ट्रांसफार्मर वोल्टेज को कम कर देगा।
5. बायपास ऑपरेशन: एक बार जब मोटर अपनी निर्धारित गति के लगभग 80% (आमतौर पर 2 मिनट के भीतर) तक पहुंच जाती है, तो ट्रांसफार्मर स्वचालित रूप से बायपास हो जाता है या कट जाता है, जिससे मोटर पूरी लाइन वोल्टेज पर चल सकती है।

उच्च-शक्ति मोटर नियंत्रण की आवश्यकता वाले उद्योगों में हमारे ड्राई-टाइप ट्रांसफार्मर समाधान महत्वपूर्ण हैं:

• जल एवं अपशिष्ट जल उपचार: संयंत्र संचालन को बाधित किए बिना बड़े पंप और ब्लोअर शुरू करना।
• तेल और गैस: दूरस्थ या अपतटीय स्थानों में कंप्रेसर और ड्रिलिंग मोटरों को शक्ति प्रदान करना।
• खनन और धातु: क्रशर, कन्वेयर और बॉल मिलों का संचालन।
• बिजली उत्पादन: पंखे और पंप मोटरों के लिए बिजली संयंत्रों में सहायक ट्रांसफार्मर के रूप में उपयोग किया जाता है।
• औद्योगिक विनिर्माण: एक्सट्रूडर और मिक्सर जैसी भारी मशीनरी शुरू करना।

• ग्रिड स्थिरता: सुविधा की विद्युत प्रणाली में महंगी वोल्टेज शिथिलता और झिलमिलाहट को रोकता है।
• ऊर्जा दक्षता: यांत्रिक और विद्युत तनाव को कम करता है, जिससे रखरखाव लागत और ऊर्जा बर्बादी कम होती है।
• परिचालन विश्वसनीयता: यह सुनिश्चित करता है कि भारी भार की स्थिति में भी मोटरें सुचारू रूप से चालू हों।
• वैश्विक अनुपालन: सुरक्षा और प्रदर्शन के लिए कड़े अंतरराष्ट्रीय मानकों को पूरा करता है।

LEABE गुणवत्ता और सुरक्षा के लिए प्रतिबद्ध है। हमारे ट्रांसफार्मर निम्नलिखित मानकों का अनुपालन करते हैं:

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• सीई प्रमाणन (एलवीडी और ईएमसी निर्देश)
• आईईसी 60076 (पावर ट्रांसफार्मर)
• RoHS अनुपालन (खतरनाक पदार्थों का प्रतिबंध)

हम समझते हैं कि प्रत्येक औद्योगिक अनुप्रयोग अद्वितीय है। LEABE हमारे मोटर स्टार्टिंग ट्रांसफार्मर के लिए व्यापक अनुकूलन प्रदान करता है:

• वोल्टेज टैपिंग: विशिष्ट मोटर मॉडल के आधार पर कस्टम शुरुआती वोल्टेज प्रतिशत (उदाहरण के लिए, 50%, 65%, 80%)।
• संलग्नक प्रकार: IP23, IP44, या उच्चतर प्रवेश सुरक्षा के लिए विकल्प।
• टर्मिनल कॉन्फ़िगरेशन: कस्टम टर्मिनल बॉक्स और केबल प्रवेश बिंदु।
• सामग्री चयन: बजट और प्रदर्शन आवश्यकताओं के आधार पर तांबे या एल्यूमीनियम वाइंडिंग्स के बीच चयन।

हमारी विनिर्माण प्रक्रिया कठोर मैनुअल निरीक्षण के साथ उन्नत स्वचालन को जोड़ती है:

1. कोर कटिंग और स्टैकिंग: भंवर धारा हानियों को कम करने के लिए सटीक-कट सिलिकॉन स्टील कोर।
2. वाइंडिंग और वैक्यूम कास्टिंग: हाई-वोल्टेज वाइंडिंग को घाव किया जाता है और फिर हवा की जेब को खत्म करने के लिए एपॉक्सी राल के साथ वैक्यूम-संसेचित किया जाता है।
3. इलाज: नियंत्रित थर्मल इलाज इष्टतम यांत्रिक शक्ति और ढांकता हुआ गुण सुनिश्चित करता है।
4. परीक्षण: प्रत्येक LEABE ट्रांसफार्मर 100% नियमित परीक्षण से गुजरता है जिसमें टर्न अनुपात, इन्सुलेशन प्रतिरोध और प्रेरित वोल्टेज प्रतिरोध परीक्षण शामिल हैं।

"LEABE के शुरुआती ट्रांसफार्मर ने हमें अपने पूरे सबस्टेशन को अपग्रेड किए बिना 5MW कंप्रेसर को एकीकृत करने की अनुमति दी। वोल्टेज ड्रॉप न्यूनतम था, और स्टार्टअप निर्बाध था।"

"क्यूओएससी श्रृंखला की निर्माण गुणवत्ता असाधारण है। हमने उन्हें आर्द्र खनन वातावरण में तैनात किया है, और उन्होंने तीन वर्षों से अधिक समय तक त्रुटिहीन प्रदर्शन किया है।"

Q1: स्टार्टिंग रिएक्टर और स्टार्टिंग ऑटोट्रांसफॉर्मर के बीच क्या अंतर है?

ए: जबकि दोनों शुरुआती करंट को कम करते हैं, एक शुरुआती ऑटोट्रांसफॉर्मर एक रिएक्टर की तुलना में एक उच्च शुरुआती टॉर्क और कम करंट ड्रॉ प्रदान करता है। हालाँकि, ऑटोट्रांसफॉर्मर आमतौर पर भौतिक मात्रा में बड़े होते हैं। LEABE प्रदर्शन और पदचिह्न को संतुलित करने के लिए डिज़ाइन को अनुकूलित करता है।

Q2: मैं सही प्रारंभिक वोल्टेज प्रतिशत का चयन कैसे करूँ?

ए: प्रतिशत भार की जड़ता और आवश्यक ब्रेकअवे टॉर्क द्वारा निर्धारित किया जाता है। आमतौर पर, 65% या 80% टैपिंग का उपयोग किया जाता है। हमारी इंजीनियरिंग टीम आपके मोटर के नेमप्लेट डेटा के आधार पर इष्टतम सेटिंग की गणना करने में सहायता कर सकती है।

Q3: क्या इस ट्रांसफार्मर का उपयोग निरंतर संचालन के लिए किया जा सकता है?

उत्तर: नहीं, QOSC श्रृंखला विशेष रूप से छोटी अवधि की शुरुआत (सेकंड से 2 मिनट) के लिए डिज़ाइन की गई है। निरंतर संचालन के लिए एक मानक वितरण ट्रांसफार्मर की आवश्यकता होती है।

Q4: एपॉक्सी रेजिन ट्रांसफार्मर के लिए किस रखरखाव की आवश्यकता होती है?

उत्तर: ड्राई-टाइप ट्रांसफार्मर डिज़ाइन के लिए न्यूनतम रखरखाव की आवश्यकता होती है। धूल संचय के लिए समय-समय पर दृश्य निरीक्षण और कनेक्शन की जकड़न की जाँच आमतौर पर पर्याप्त होती है।
