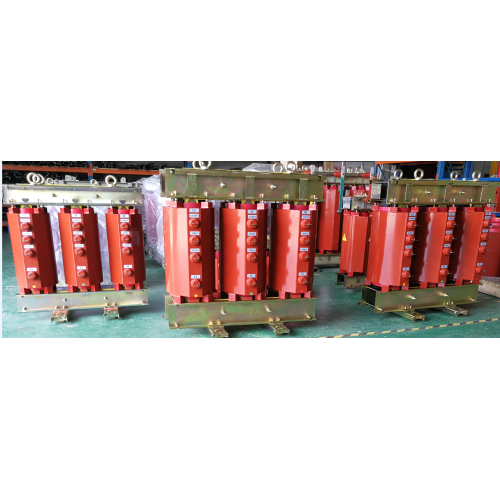

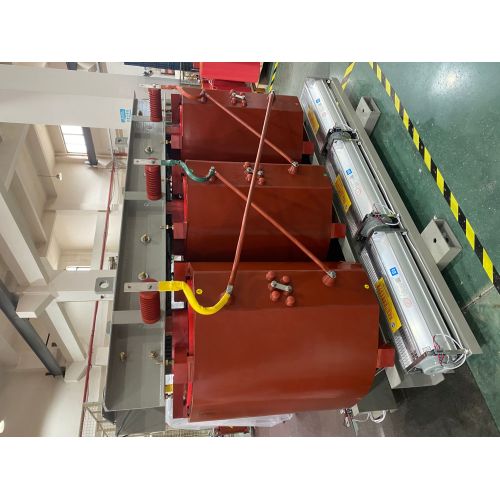

हाई करंट रेक्टिफायर ट्रांसफार्मर

LEABE हाई-करंट रेक्टिफायर ट्रांसफार्मर एक विशेष बिजली रूपांतरण इकाई है जिसे इलेक्ट्रोलिसिस, इलेक्ट्रोमेटलर्जी और बड़े मोटर स्टार्टिंग सिस्टम जैसी भारी औद्योगिक प्रक्रियाओं के लिए स्थिर, कम-तरंग, उच्च-वर्तमान डीसी पावर प्रदान करने के लिए इंजीनियर किया गया है। हमारी QOSC एपॉक्सी-इंसुलेटेड श्रृंखला की सिद्ध इंजीनियरिंग को विरासत में लेते हुए, यह LEABE ट्रांसफार्मर उन अनुप्रयोगों के लिए अनुकूलित है जहां वर्तमान स्तर हजारों एम्पीयर तक पहुंचता है।

यह ग्रिड एसी वोल्टेज को थाइरिस्टर या डायोड रेक्टिफायर ब्रिज के लिए आवश्यक सटीक वाल्व-साइड एसी वोल्टेज में परिवर्तित करता है, फिर लोड को सुचारू डीसी आउटपुट की आपूर्ति करता है। मोटर स्टार्टिंग ट्रांसफार्मर कार्यक्षमता के साथ एकीकृत, यह बड़े एसी एसिंक्रोनस मोटर्स के लिए कम-वोल्टेज स्टार्टिंग का भी समर्थन करता है - भारी लोड त्वरण के लिए आवश्यक टॉर्क को बनाए रखते हुए पावर ग्रिड की सुरक्षा के लिए इनरश करंट को सीमित करता है।

• रेटेड क्षमता: 220KW - 20,000KW (इलेक्ट्रोलिसिस के लिए 50MVA+ तक स्केलेबल)
• ग्रिड-साइड वोल्टेज: 6kV / 10kV / 20kV / 35kV (बड़े बेस के लिए 110kV वैकल्पिक)
• वाल्व-साइड (एसी) वोल्टेज: 400V - 1,500V, रेक्टिफायर ब्रिज के लिए अनुकूलित
• डीसी आउटपुट करंट: 50kA डीसी तक (मल्टी-यूनिट समानांतर कॉन्फ़िगरेशन उपलब्ध)
• सुधार: 6-पल्स / 12-पल्स / 24-पल्स (चरण-स्थानांतरित वाइंडिंग)
• आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• इन्सुलेशन: एपॉक्सी रेज़िन कास्ट ( एनकैप्सुलेटेड ट्रांसफार्मर ) या तेल में डूबा हुआ (ONAN/ONAF)
• घुमावदार सामग्री: उच्च शुद्धता वाला तांबा या एल्यूमीनियम
• मानक: आईईसी 61378 (कनवर्टर ट्रांसफार्मर), आईईसी 60076, आईईईई सी57

1. अल्ट्रा-हाई करंट क्षमता: निरंतर हाई-करंट डीसी ऑपरेशन के उद्देश्य से निर्मित; ज़्यादा गरम किए बिना छोटी अवधि के लिए 150% रेटेड करंट का समर्थन करता है - इलेक्ट्रोलिसिस और गलाने के भार के लिए आदर्श।
2. कम तरंग और स्वच्छ डीसी आउटपुट: 12-पल्स और 24-पल्स चरण-स्थानांतरित घुमावदार डिज़ाइन एसी तरंग और हार्मोनिक विरूपण को काफी कम करते हैं, रेक्टिफायर घटकों की रक्षा करते हैं और प्रक्रिया दक्षता में सुधार करते हैं।
3. मोटर्स के लिए हाई स्टार्टिंग टॉर्क: जब ऑटोट्रांसफॉर्मर को स्टार्ट के रूप में लागू किया जाता है, तो यह रिएक्टरों या स्टार-डेल्टा स्टार्टर्स की तुलना में प्रति लाइन एम्पीयर उच्च स्टार्टिंग टॉर्क प्रदान करता है, जिससे भारी भार का विश्वसनीय त्वरण सुनिश्चित होता है।
4. ग्रिड-अनुकूल संचालन: उपयोगिता पक्ष पर वोल्टेज शिथिलता और हार्मोनिक प्रदूषण को कम करता है, जिससे पौधों को सख्त ग्रिड कोड (आईईसी 61000-3-6) का अनुपालन करने में मदद मिलती है।

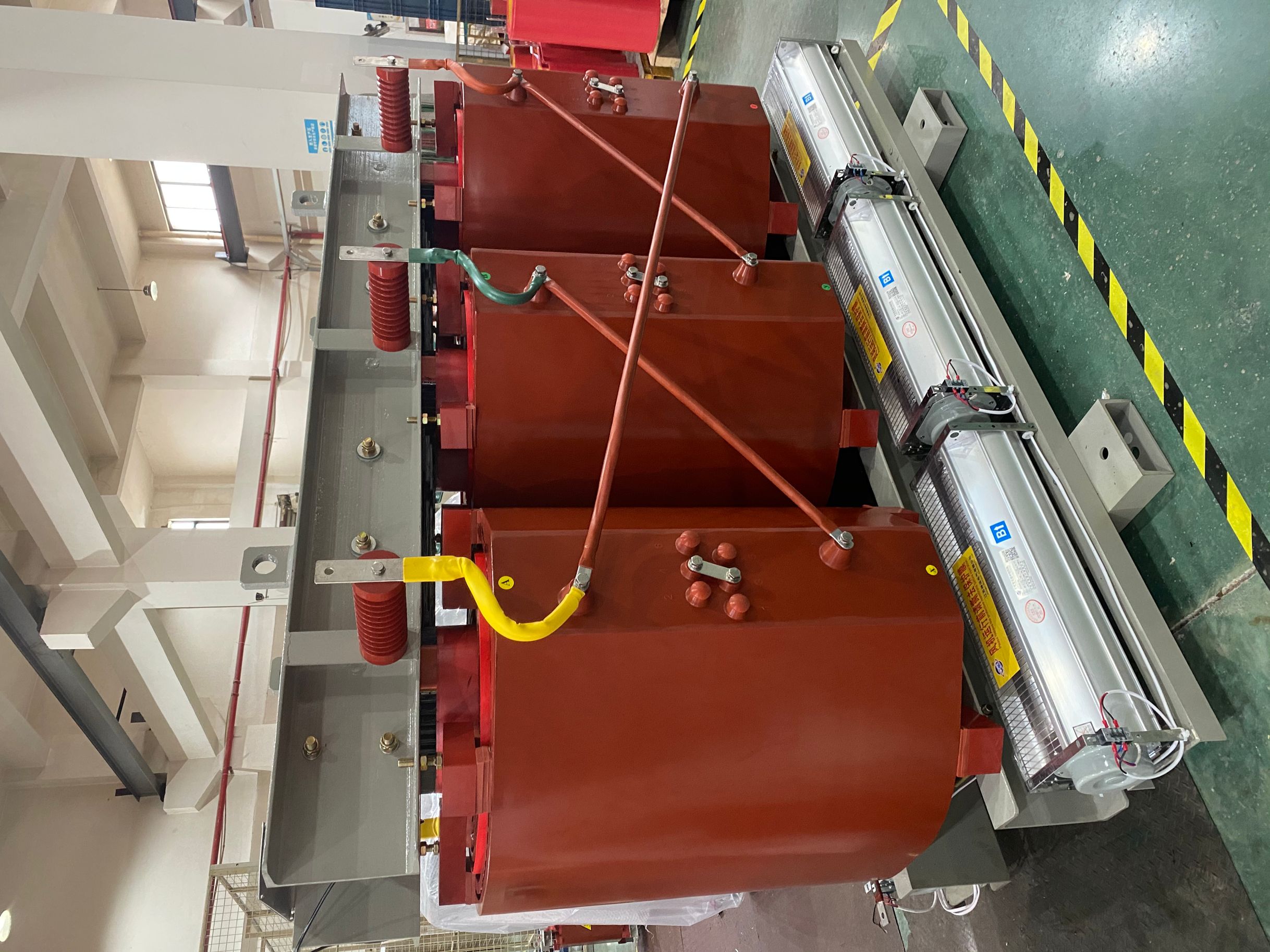

5. मजबूत और टिकाऊ निर्माण: वैक्यूम-कास्ट एपॉक्सी इन्सुलेशन (शुष्क-प्रकार) उत्कृष्ट नमी और प्रदूषण प्रतिरोध प्रदान करता है; तेल में डूबे विकल्प बाहरी, उच्च-शक्ति ड्यूटी के लिए बेहतर थर्मल प्रदर्शन प्रदान करते हैं।

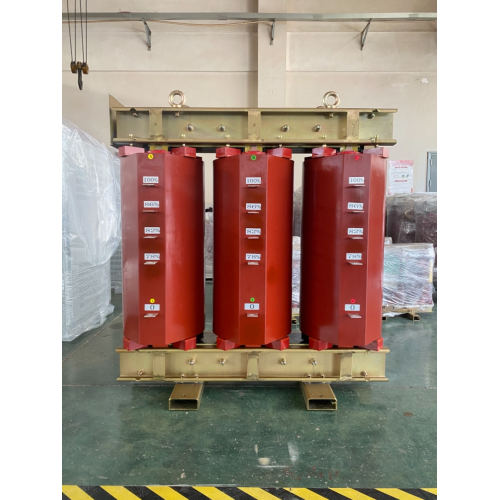

6. लचीली टैपिंग: स्टार्टिंग वोल्टेज को स्वीकृत स्टार्टिंग करंट और आवश्यक टॉर्क से मेल खाने के लिए 50% / 65% / 80% (या कस्टम मान) पर सेट किया जा सकता है।

1. प्री-कमीशनिंग जांच: ट्रांसफार्मर नेमप्लेट के विरुद्ध ग्रिड वोल्टेज, रेक्टिफायर ब्रिज प्रकार (थाइरिस्टर/डायोड), और आवश्यक डीसी आउटपुट रेटिंग सत्यापित करें।
2. कनेक्शन: हाई-वोल्टेज साइड को ग्रिड से और लो-वोल्टेज (वाल्व) साइड को रेक्टिफायर ब्रिज से कनेक्ट करें; सुनिश्चित करें कि ग्राउंडिंग और केबल का आकार स्थानीय कोड के अनुरूप हो।
3. टैप सेटिंग: मोटर-स्टार्ट ड्यूटी के लिए, लोड जड़ता और आवश्यक ब्रेकअवे टॉर्क के आधार पर शुरुआती वोल्टेज टैपिंग (50% / 65% / 80%) का चयन करें; रेक्टिफायर ड्यूटी के लिए, ओएलटीसी/एनएलटीसी टैप को प्रोसेस वोल्टेज से मिलान करने के लिए सेट करें।
4. ऊर्जाकरण: इकाई को सक्रिय करें और वोल्टेज परिवर्तन, चरण अनुक्रम और रेक्टिफायर फायरिंग सिग्नल की पुष्टि करें।
5. लोड रैम्प-अप: तेल/डी वाइंडिंग तापमान और डीसी तरंग की निगरानी करते हुए धीरे-धीरे लोड को रेटेड करंट तक बढ़ाएं; मोटर चालू करने के लिए, मोटर के लगभग पहुंचने पर ट्रांसफार्मर को बायपास कर दिया जाता है। 80% गति (आमतौर पर सेकंड से दो मिनट के भीतर)।

• इलेक्ट्रोलिसिस और गलाने: एल्यूमीनियम, जस्ता, तांबा, निकल, और लिथियम इलेक्ट्रोविनिंग; क्लोर-क्षार और हाइड्रोजन इलेक्ट्रोलाइज़र पौधों को उच्च-वर्तमान डीसी की आवश्यकता होती है।
• धातु शोधन: निरंतर 24/7 विद्युत रासायनिक शोधन प्रक्रियाएँ।
• स्टील और फाउंड्री: मध्यम-आवृत्ति / इलेक्ट्रिक आर्क फर्नेस बिजली आपूर्ति (12-पल्स कॉन्फ़िगरेशन)।
• खनन और खनिज: बड़े क्रशर, कन्वेयर और मिल ड्राइव हाई-वोल्टेज स्टार्टर ऑटोट्रांसफॉर्मर सिस्टम के माध्यम से शुरू हुए।
• रासायनिक एवं नवीकरणीय ऊर्जा: इलेक्ट्रोकेमिकल उत्पादन और एचवीडीसी/ऊर्जा-भंडारण रूपांतरण स्टेशन।

• स्वामित्व की कम कुल लागत: उच्च दक्षता और रूढ़िवादी थर्मल डिजाइन ऊर्जा हानि को कम करते हैं और सेवा जीवन का विस्तार करते हैं।
• ग्रिड अनुपालन और स्थिरता: कम हार्मोनिक्स और इनरश करंट, वोल्टेज झिलमिलाहट को कम करता है और उपयोगिता दंड से बचता है।
• प्रक्रिया विश्वसनीयता: स्थिर डीसी आउटपुट और सुचारू मोटर त्वरण डाउनस्ट्रीम उपकरणों की सुरक्षा करते हैं और उत्पाद की गुणवत्ता में सुधार करते हैं।
• स्केलेबिलिटी: मल्टी-पल्स, मल्टी-यूनिट समानांतर डिज़ाइन भविष्य की क्षमता विस्तार का समर्थन करते हैं।

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• आईएसओ 14001 पर्यावरण प्रबंधन
• सीई प्रमाणीकरण (कम वोल्टेज और ईएमसी निर्देश)
• आईईसी 61378 (कनवर्टर/रेक्टिफायर ट्रांसफार्मर), आईईसी 60076, आईईईई सी57

• पल्स कॉन्फ़िगरेशन: हार्मोनिक लक्ष्यों को पूरा करने के लिए चरण-स्थानांतरित वाइंडिंग के साथ 6/12/24 पल्स।
• वोल्टेज टैपिंग: मोटर-स्टार्ट अनुप्रयोगों के लिए कस्टम शुरुआती वोल्टेज प्रतिशत (50% / 65% / 80% या प्रोजेक्ट-विशिष्ट)।
• शीतलन और संलग्नक: शुष्क प्रकार (एएन/एएफ, आईपी20-आईपी54) या तेल में डूबे हुए (ओएनएएन/ओएनएएफ); इनडोर या आउटडोर, मौसम प्रतिरोधी डिजाइन।
• सहायक उपकरण: PT100 तापमान सेंसर, बुखोल्ज़ रिले, दबाव राहत वाल्व, OLTC/NLTC टैप परिवर्तक।
• सामग्री और हानि अनुकूलन: तांबे या एल्यूमीनियम वाइंडिंग; कम हानि वाले अनाज-उन्मुख सिलिकॉन स्टील कोर।

1. कोर विनिर्माण: नो-लोड हानियों को कम करने के लिए सटीक-कट, अनाज-उन्मुख सिलिकॉन स्टील कोर।
2. वाइंडिंग और असेंबली: आवारा प्रवाह और एड़ी-वर्तमान हीटिंग को नियंत्रित करने के लिए इंजीनियर की गई उच्च-वर्तमान वाइंडिंग; अछूता और कठोरता से बांधा हुआ।
3. वैक्यूम कास्टिंग / तेल भरना: सूखी प्रकार की इकाइयाँ एपॉक्सी राल के साथ वैक्यूम-कास्ट होती हैं; तेल में डूबी इकाइयों को वैक्यूम से सुखाया जाता है और विघटित इन्सुलेट तेल से भरा जाता है।
4. परीक्षण: प्रत्येक इकाई 100% नियमित परीक्षण से गुजरती है - आईईसी मानकों के अनुसार अनुपात, घुमावदार प्रतिरोध, इन्सुलेशन प्रतिरोध, और प्रेरित वोल्टेज / प्रेरित वर्तमान झेलने का परीक्षण।

"LEABE के हाई-करंट रेक्टिफायर ट्रांसफॉर्मर ने हमारे जिंक इलेक्ट्रोविनिंग प्लांट के लिए स्थिर डीसी आउटपुट दिया। 12-पल्स डिज़ाइन ने हार्मोनिक्स को काफी कम कर दिया और सेल दक्षता में सुधार किया।"

"हमने कई 10MW श्रेणी के कंप्रेशर्स के लिए LEABE ऑटोट्रांसफॉर्मर स्टार्टर्स तैनात किए। स्टार्टिंग करंट अच्छी तरह से नियंत्रित था और कम वोल्टेज पर भी टॉर्क पर्याप्त था।"

Q1: 6-पल्स और 12-पल्स रेक्टिफायर ट्रांसफार्मर के बीच क्या अंतर है?

ए: एक 6-पल्स इकाई एक 6-पल्स रेक्टिफायर ब्रिज का उपयोग करती है और उच्च हार्मोनिक विरूपण पैदा करती है। 12-पल्स डिज़ाइन चरण-स्थानांतरित वाइंडिंग्स (आमतौर पर ±30°) द्वारा संचालित दो 6-पल्स पुलों का उपयोग करता है, जो कम-ऑर्डर हार्मोनिक्स को रद्द करते हैं और कम तरंग के साथ चिकनी डीसी आउटपुट प्रदान करते हैं - उच्च-शक्ति और ग्रिड-संवेदनशील अनुप्रयोगों के लिए पसंदीदा।

Q2: क्या इस ट्रांसफार्मर का उपयोग रेक्टिफायर ड्यूटी और बड़ी मोटर स्टार्टिंग दोनों के लिए किया जा सकता है?

उत्तर: हाँ. रेक्टिफायर ड्यूटी के लिए यह रेक्टिफायर ब्रिज पर सही वाल्व-साइड वोल्टेज और चरण शिफ्ट की आपूर्ति करता है। मोटर स्टार्टिंग के लिए यह स्टार्ट ऑटोट्रांसफॉर्मर के रूप में काम करता है, त्वरण के दौरान कम वोल्टेज लागू करता है और मोटर चलने की गति तक पहुंचने पर बाईपास कर देता है।

Q3: प्रारंभिक वोल्टेज प्रतिशत का चयन कैसे किया जाता है?

ए: टैपिंग (आमतौर पर 50% / 65% / 80%) को अनुमत ग्रिड इनरश करंट और लोड को तेज करने के लिए आवश्यक टॉर्क के आधार पर चुना जाता है। LEABE की इंजीनियरिंग टीम आपके मोटर नेमप्लेट और साइट की स्थितियों से इष्टतम सेटिंग की गणना कर सकती है।

Q4: मेरे अनुप्रयोग के लिए कौन सा बेहतर है - शुष्क प्रकार या तेल में डूबा हुआ?

उत्तर: ड्राई-टाइप ट्रांसफार्मर (एपॉक्सी कास्ट) इकाइयों को आसान रखरखाव के साथ घर के अंदर और आग-संवेदनशील क्षेत्रों में प्राथमिकता दी जाती है। तेल में डूबी इकाइयाँ बेहतर तापीय प्रदर्शन और उच्च अधिभार क्षमता प्रदान करती हैं, जो उन्हें उच्च-शक्ति वाले बाहरी प्रतिष्ठानों के लिए उपयुक्त बनाती हैं।

Q5: किस नियमित रखरखाव की आवश्यकता है?

उत्तर: शुष्क प्रकार की इकाइयों को धूल और कनेक्शन की जकड़न के लिए समय-समय पर दृश्य निरीक्षण की आवश्यकता होती है। तेल में डूबी इकाइयों को ढांकता हुआ ताकत, नमी और घुली हुई गैसों की जांच के लिए हर 1-2 साल में तेल के नमूने की आवश्यकता होती है।
